Revit中幕墙顶的曲线绘制的图文教程

发布于:2025-08-03 20:56:51
203人 分享

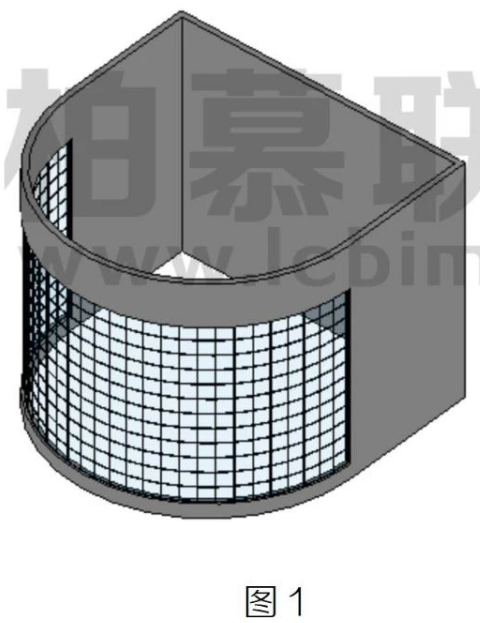

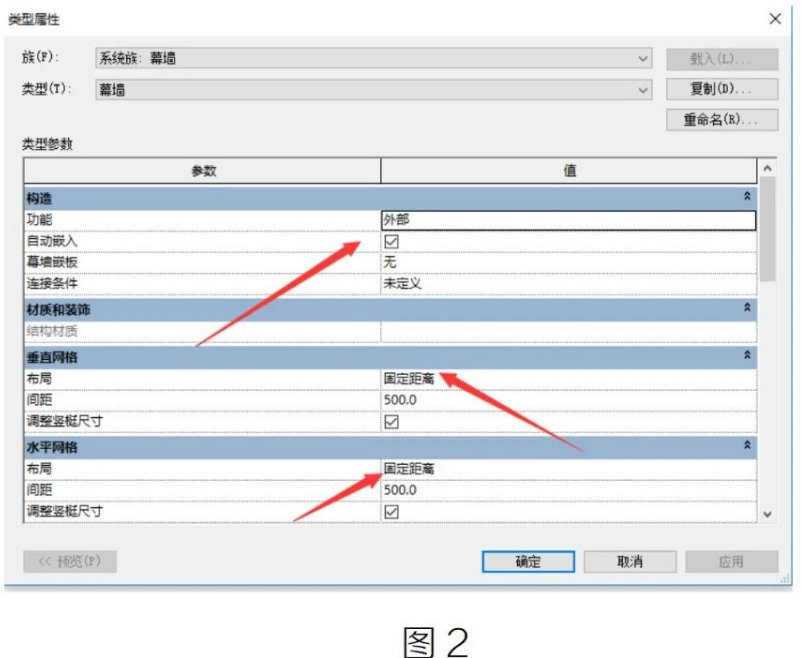

1.我们先新建一个项目,绘制一个幕墙(如图1)。对幕墙进行设置(如图2图3)。

腿腿教学网-Revit中幕墙顶的曲线绘制的图文教程

腿腿教学网-Revit中幕墙顶的曲线绘制的图文教程

腿腿教学网-Revit中幕墙顶的曲线绘制的图文教程

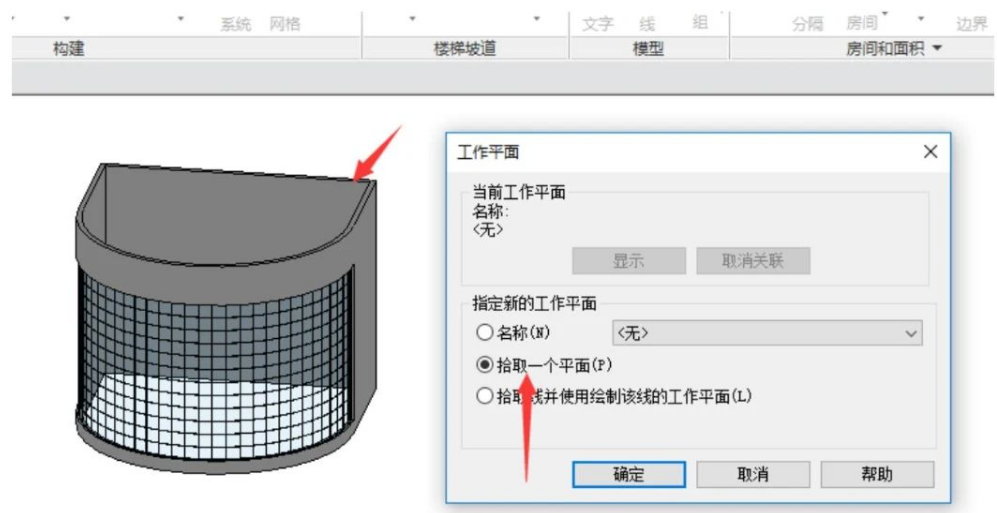

2.绘制拉伸屋顶,拾取一个平面,进入前立面视图(如图 4)。

腿腿教学网-Revit中幕墙顶的曲线绘制的图文教程

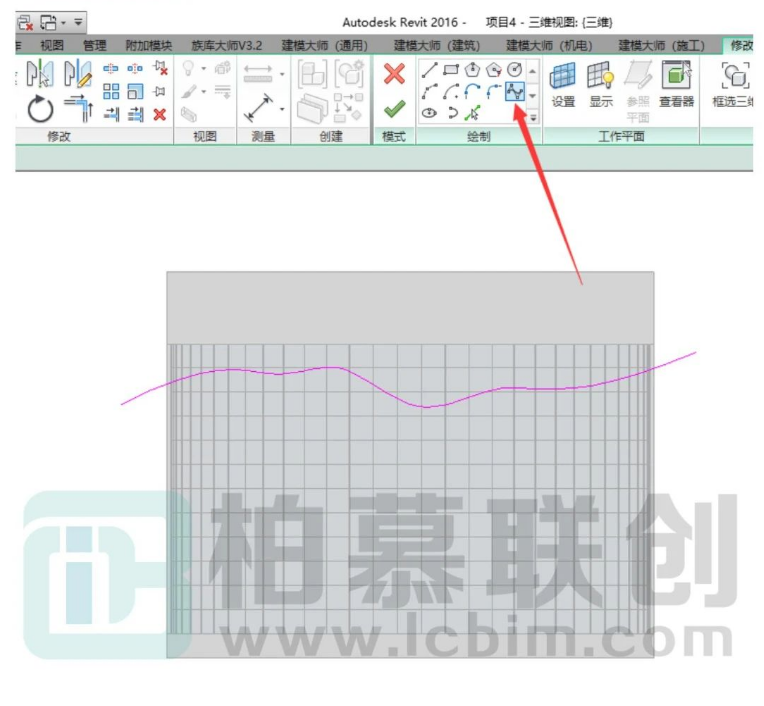

3.选择样条曲线,在前立面视图根据需要绘制形状(如图5)

腿腿教学网-Revit中幕墙顶的曲线绘制的图文教程
