在建模的过程中，我们将给排水图纸导人到Revt 中后，发现管线都是断断续续的，如图 1。

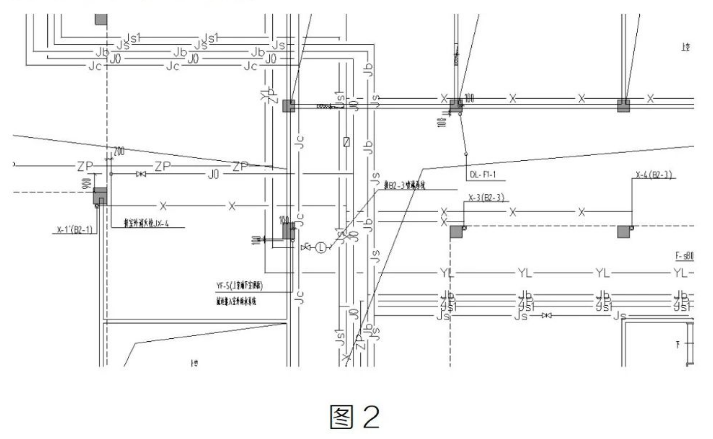

此类情况是如何产生的呢?这是因为在 CAD 图纸中，管线的线型是中间加了系统缩写的线

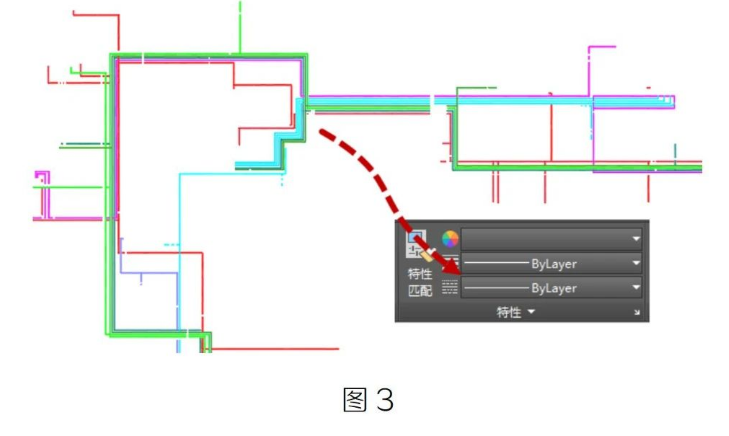

这里教大家两个办法处理此类问题。第一个办法，使用CAD 打解图纸，将所有线条的线型修改为不间断的直线，如图3。然后保存图纸，重新在载入到模型中。

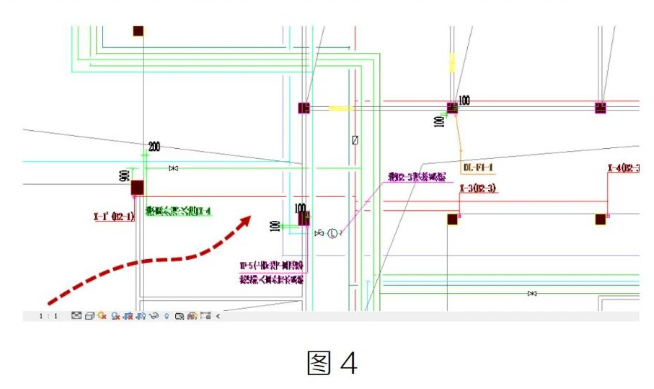

第二个办法，图纸已经导入到 Revt 软件中了，将视图比例修改为“1:1”，可以看到线条不再是断断续续的，而是直线，如图 4。
