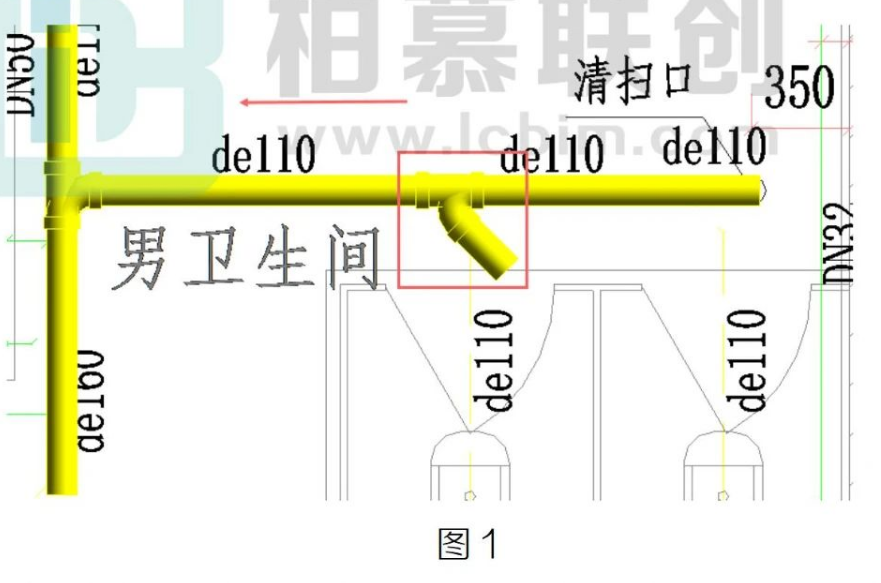

绘制卫生间的排水管时，遇到了一个小问题，如图1所示，生成的顺水三通的方向与水流(箭头方向)不一致，如果不修改，看着
会很不协调。

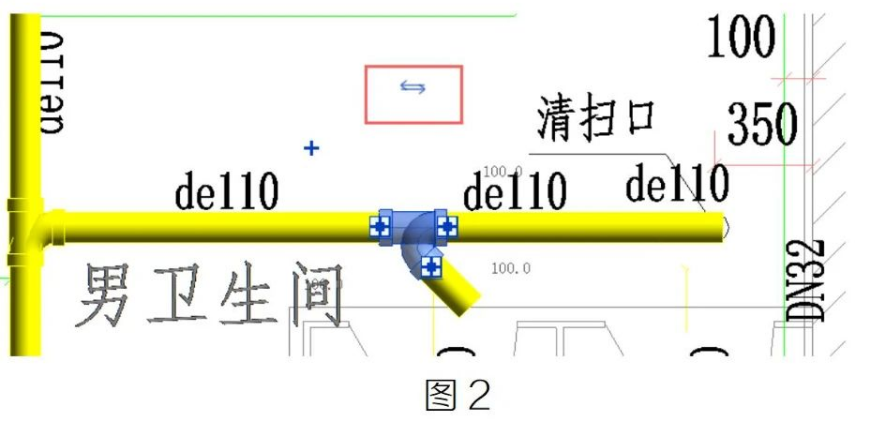

当时，我第一反应是翻转顺水三通的方向，如图2所示，单击翻转符号

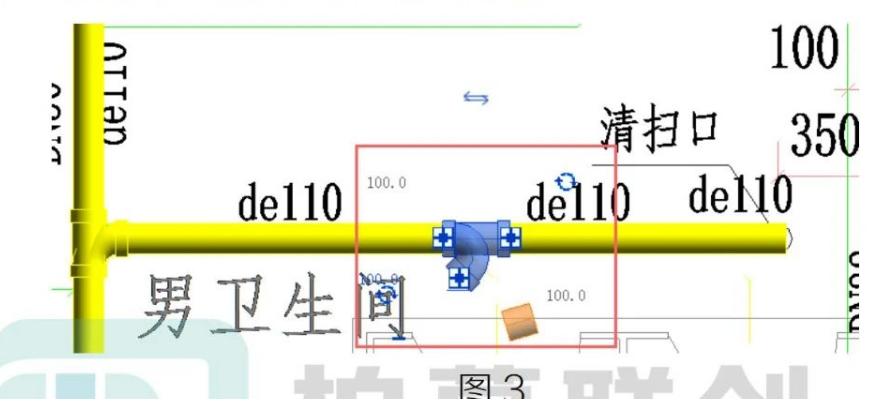

这时候系统竟然报错了!如图 3所示。
有些人可能觉得这个是族的问题，的确有可能，单可能性不大。如果是常规的三通族应该问题不大，但是这里为了体现与现场的一致性，我定要顺水三通呢?
之前也听大家说过，这个跟绘制管道的左右顺序有关，调整一下就可以了。课时如果我懒得来回试，有米有一定成功的办法呢？

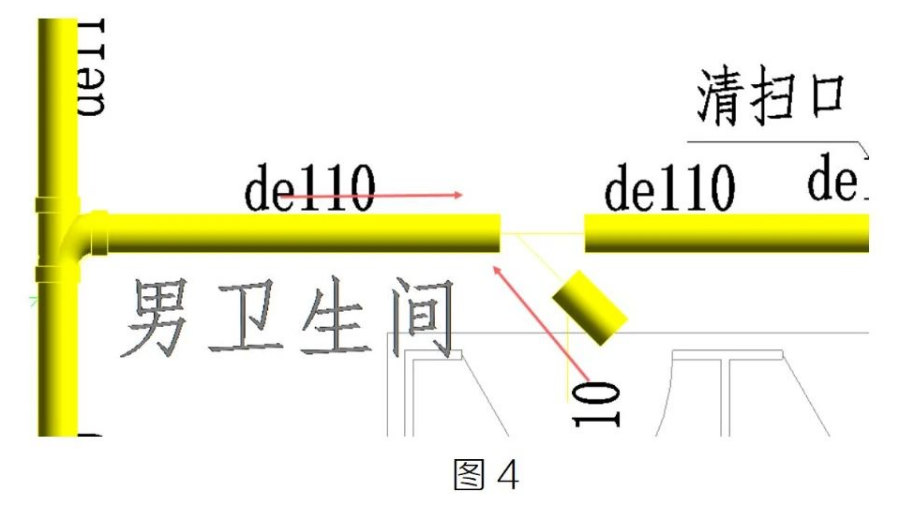

今天就给大家分享一种万能的办法，拿好小板登，挺好了。首先，删除生成的方向错误的顺水三通，使用修剪命令，将一段主管与支管连接生成弯头，如图4所示。

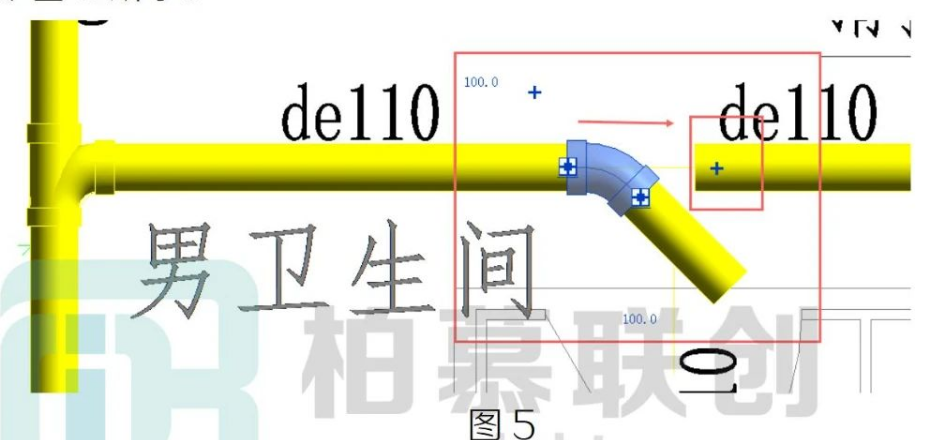

然后选择生成的弯头，单击弯头变三通的+号，将此弯头生成三通，如图5所示。

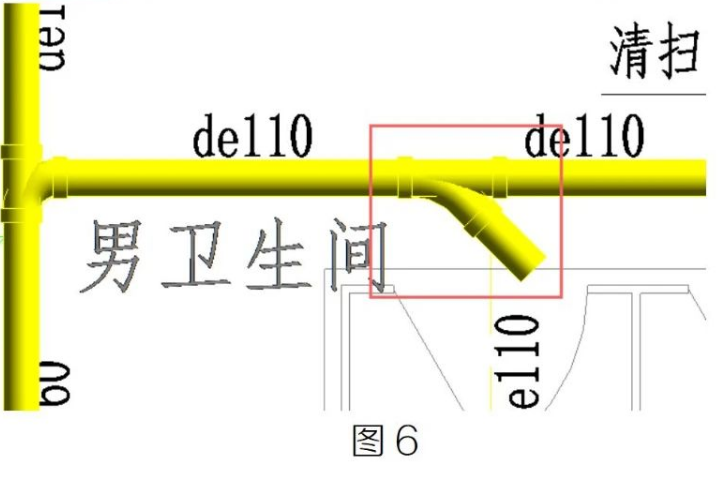

最后将另一根管道与三通连接即可，如图6所示。
