Revit中幕墙嵌板门(窗)放置快捷方法的图文教程

发布于:2025-08-02 23:09:00
208人 分享

一般替换幕墙嵌板门(窗)时,需要先使用幕墙网格将门窗的位置分割出来,然后替换嵌板。但是当这种门窗特别多时,用这种方法会显得过于繁琐,这里介绍一种便捷的方法。
1.新建一道幕墙,用幕墙网格进行分割

腿腿教学网-Revit中幕墙嵌板门(窗)放置快捷方法的图文教程

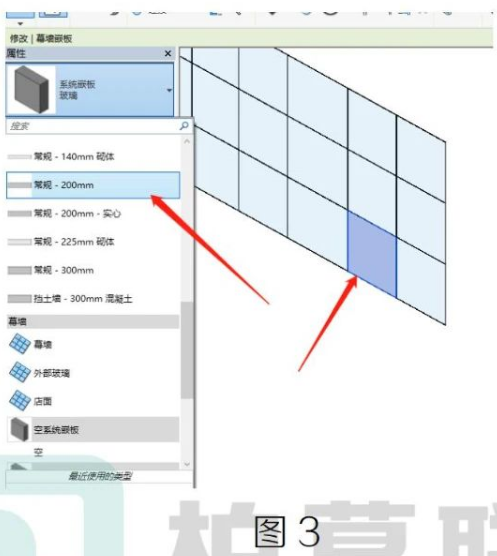

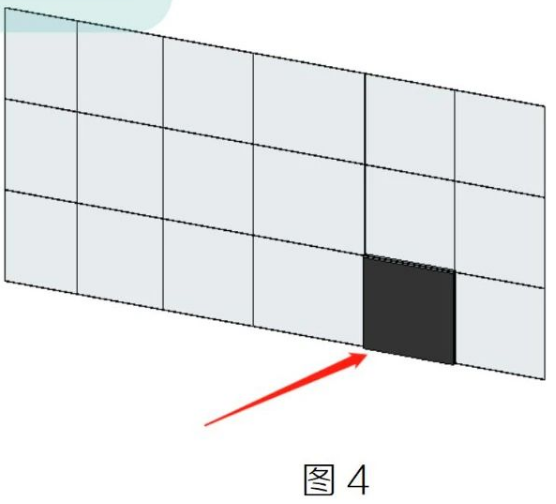

3.在幕墙中使用 Tab 键选择我们需要进行门放置的嵌板,用常规墙将其替换

腿腿教学网-Revit中幕墙嵌板门(窗)放置快捷方法的图文教程

腿腿教学网-Revit中幕墙嵌板门(窗)放置快捷方法的图文教程

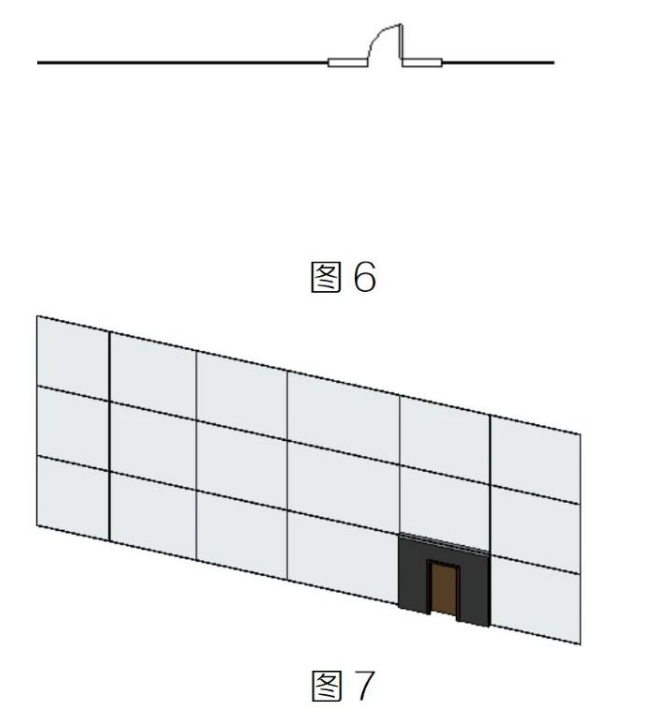

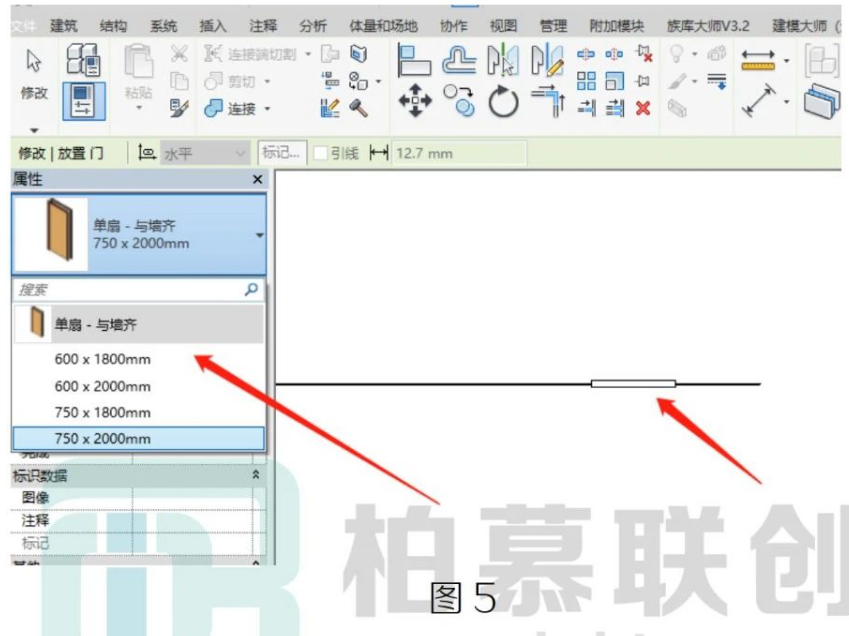

4.在平面视图中用普通门的窗族进行放置

腿腿教学网-Revit中幕墙嵌板门(窗)放置快捷方法的图文教程

腿腿教学网-Revit中幕墙嵌板门(窗)放置快捷方法的图文教程
