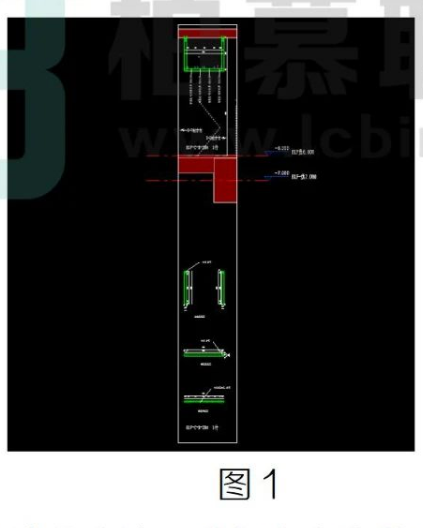

在 Revt 中我们创建综合支架剖面后对其进行出图时需要对剖面视图进行处理。如图 1.所示我们运用复制支架到结构标高以下较远的地方拆分标注后。需要将其处理为两个视图框以此区分“支架剖面”及“支架拆分图”。

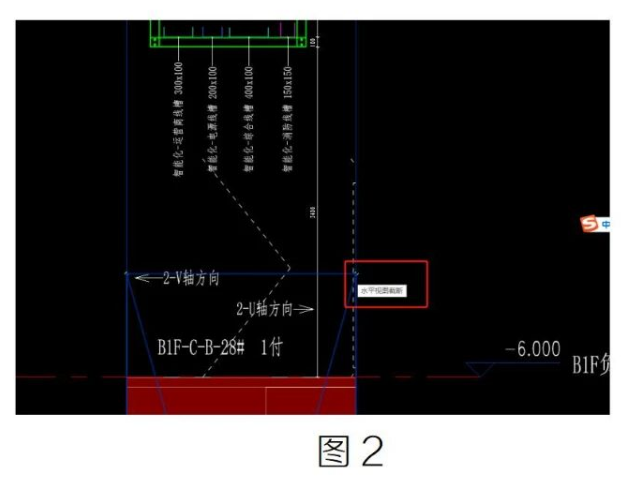

这里有一种解决的方法，我们点击选着到剖面框，坡面框上出现四个波浪符号，鼠标移动到符号上(如图2)出现“水平视图裁断”

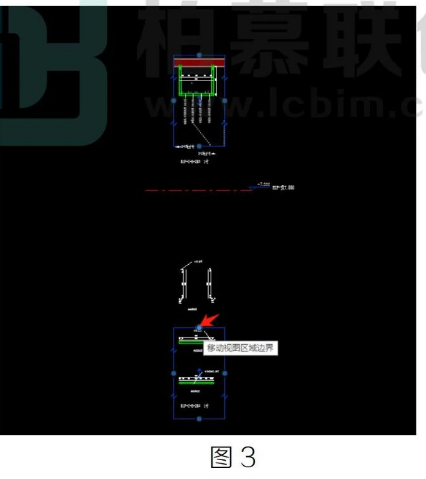

点击符号视图会裁剪为两个视图框。移动视图区域边界使其剖到需要的位置，如图3所示。

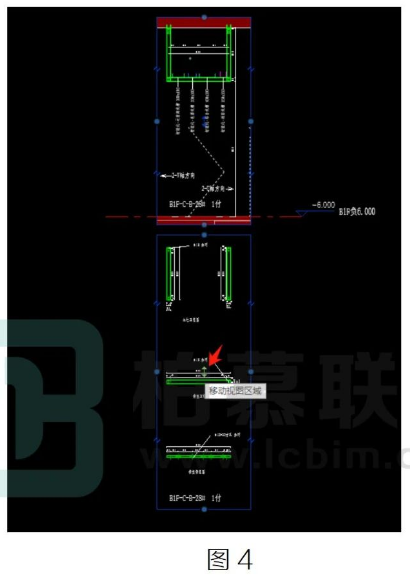

最后拖动剖面中的上下箭头符号(移动视图区域)将两个视图靠近(如图 4)。这样综合支架剖面框就处理完成了。
