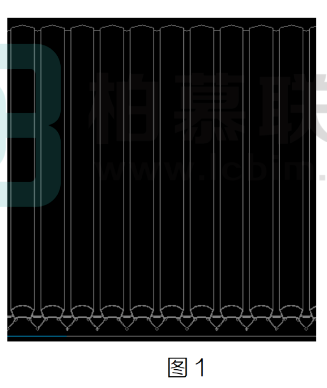

用 revt 出古建图纸的时候，屋顶瓦片会有填充图案，如图1所示。

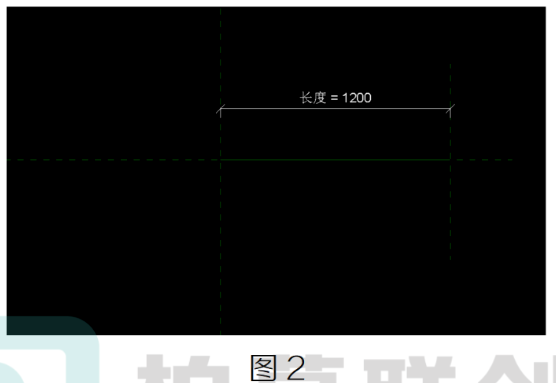

这种表达我们可以通过二维族来实现。新建族，选择族样板一基于公制详图项日线打解后界面如图 2 所示。

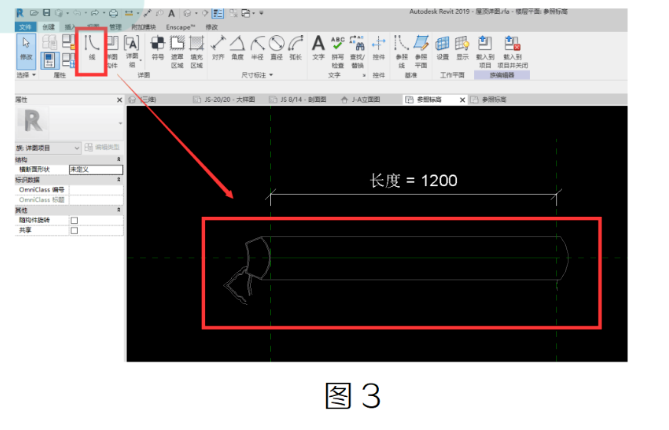

点击创建-详图-线，将需要的单个瓦片样式画在视图中，如图 3所示。

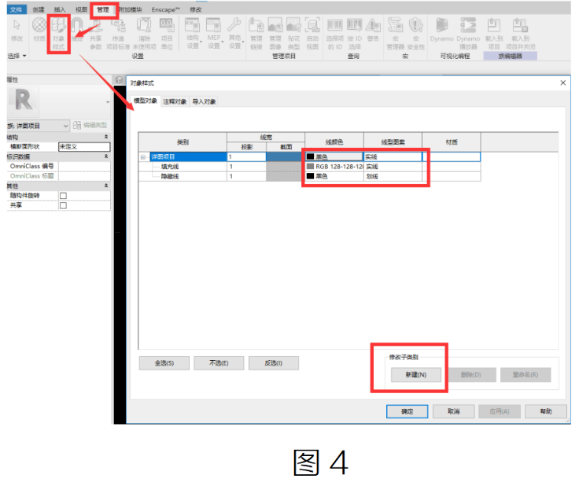

可通过更改管理-对象样式来修改线的颜色，线型图案，或者新建子类别，添加新的类别，可实现多种颜色与线型图案，如图 4所示完成族，保存，载入到项目中。在注释面板下，详图-构件-详图构件找到族，便可像画线条一样，画出随意长度的瓦片，画好一个后，可通过复制或者整列的方式铺满整个屋面
