Revit中相交屋顶的交接处处理方法的图文教程

发布于:2025-08-01 15:03:35
205人 分享

在古建当中,我们可能会有如图1所示屋顶的存在。

腿腿教学网-Revit中相交屋顶的交接处处理方法的图文教程

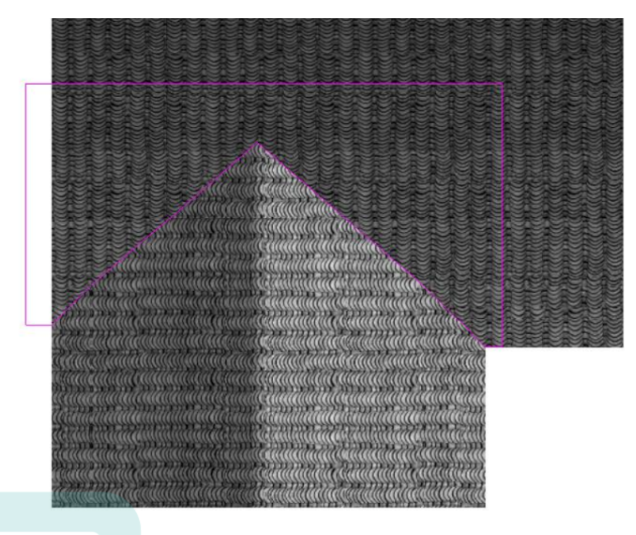

所以这个是需要我们用拉伸屋顶或者内建模型来绘制的,当我们使用拉伸屋顶来绘制的时候,就会出现如图3所示的情况。

腿腿教学网-Revit中相交屋顶的交接处处理方法的图文教程

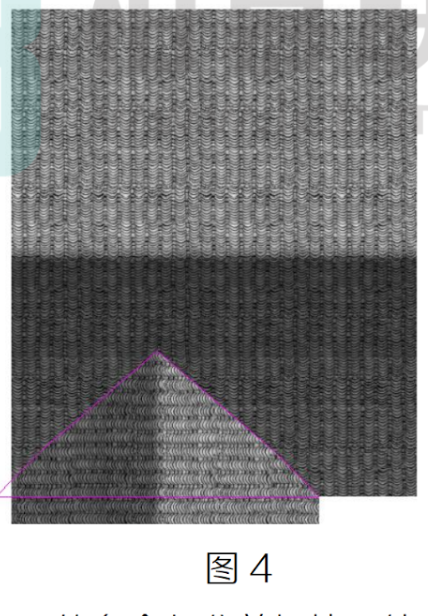

针对这种问题,我们可以通过选择屋顶后的修改面板下的垂直命令来解决,如图4所示

腿腿教学网-Revit中相交屋顶的交接处处理方法的图文教程

腿腿教学网-Revit中相交屋顶的交接处处理方法的图文教程

腿腿教学网-Revit中相交屋顶的交接处处理方法的图文教程

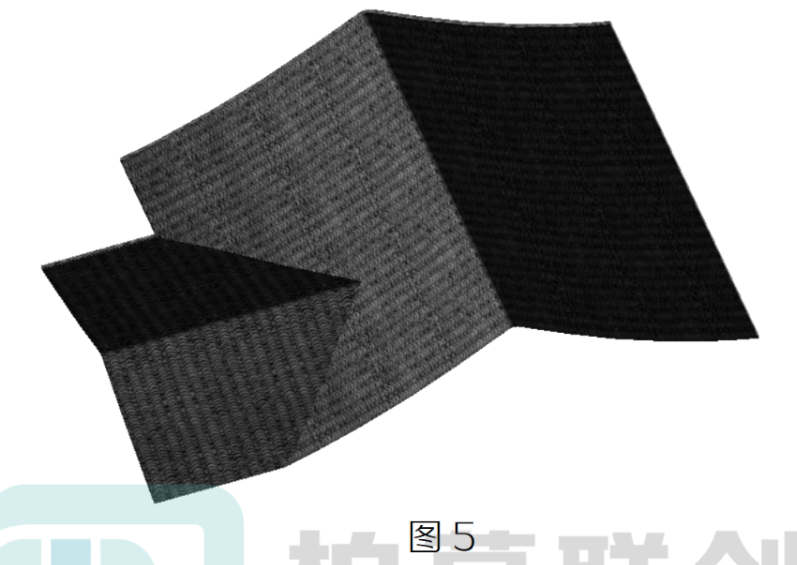

可以分别将两个屋顶的多余部分剪切掉,结果如图5所示

腿腿教学网-Revit中相交屋顶的交接处处理方法的图文教程

就可以实现我们想要的底部效果
