我们在 revit 中出大样的时候，使用剖面的方法，需要对其他不需要的项目进行隐藏处理，当视图中其他项目过于繁多，就会很麻烦。大样标注好后，如果在项目中添加了其他的项目，我们需要再重新点到视图中进行隐藏不需要的项目，很麻烦。
这时候椭我们可以用部件的方法来处理大样图。例如，现在我要做一个空调位大样图，我们选中需要做空调位大样所需要显示的各个部位，然后点击修改面板中的创建部件，如图1所示。
在弹出来的对话框中编辑好类型名称，选择好类别，点击确定如图 2 所示。

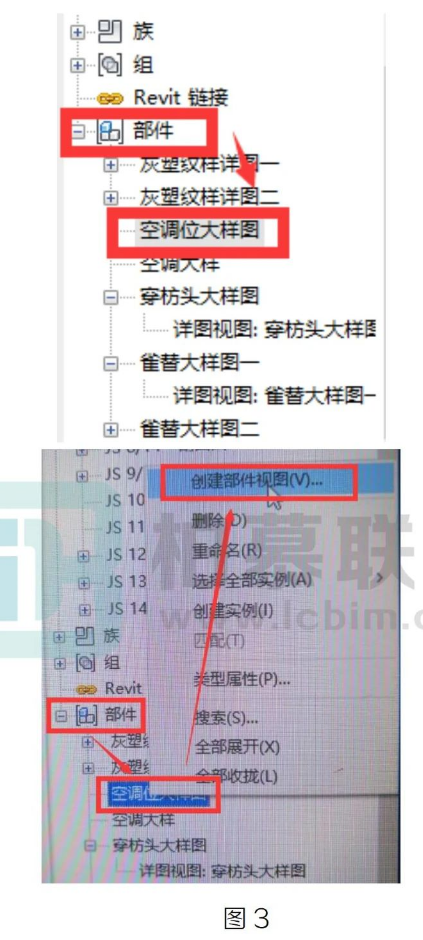

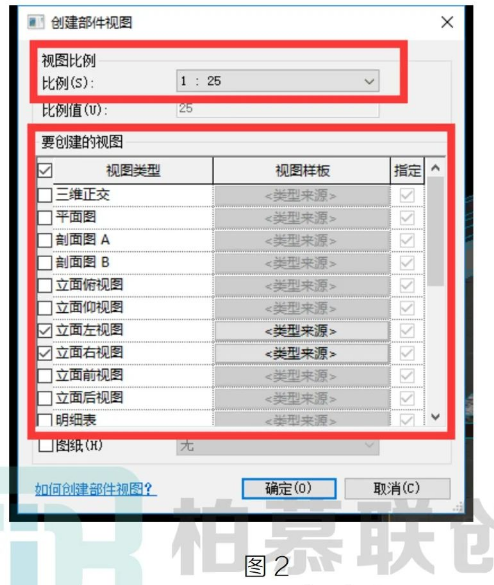

在我们的项目浏览器的面板中的部件栏中会有我们创建好的部件，点击右键-“创建部件视图”，可为选中的部件创建出各个视图只会包含选择好的部件，然后就可以对各个视图进行标注，出大样如图3所示
