有时候在做项目的过程中会要求我们标注出构件的高程信息，特别是在做场布模型的时候比较多，而且标注出的点位信息还需要是绝对高程，那应该怎么做，我们标注出来的点位高程就直接是绝对高程呢?

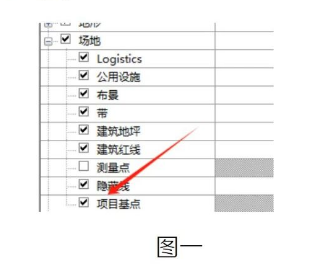

首先需要我们在零标高视通过“V”视图可见性将场地中的“项目基点”打解(如图一);

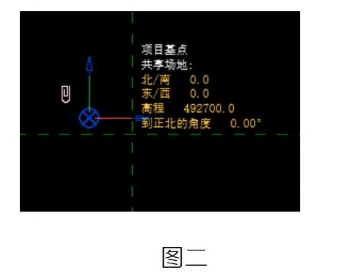

然后找到平面上的项目基点，在高程信息处输人零标高的绝对高程值(注意单位是毫米，如图二):

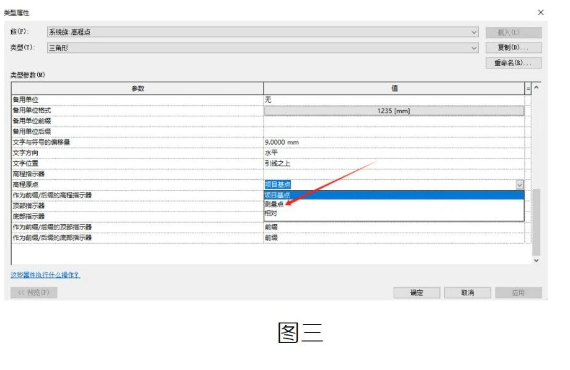

然后我们就可以在注释中选择高程点进行测量了，但其实现在我们测量出来的高程值依然还是相对高程，为什呢?是因为测量的高程点族内的相关参数我们还没有进行修改，需要我们在高程点的类型属性中将“高程原点”修改为“测量点”(如图三);

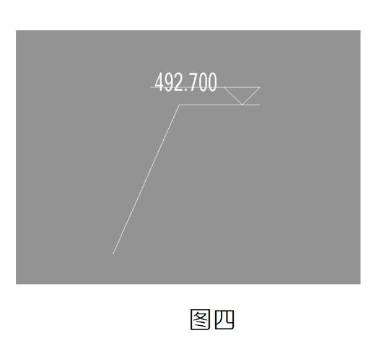

现在我们再进行构件的高程值测量时显示的就是绝对高程了(如图四)。
