工程项目中，由于各参建方使用工具存在差异，如何使 Revit 文件与其他软件进行信息共享，便于各方使用显得尤为重要，接下来为您演示如何将 Revit 模型导入 Sketchup：

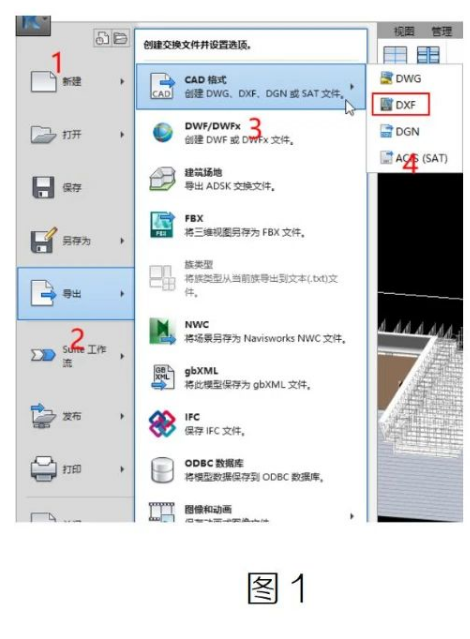

在 Revit 中打解需要转换的模型文件，进入模型三维视图，选择“程序菜单-导出-CAD 格式-DXF”。如图 1

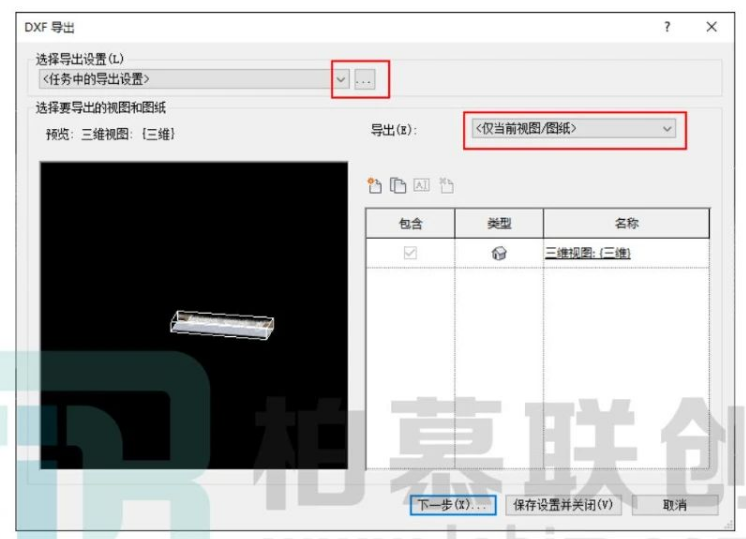

2.弹出的“DXF 导出”对话框中选择《仅当前视图/图纸》，然后点击“...”，进入修改导出设置。如图 2

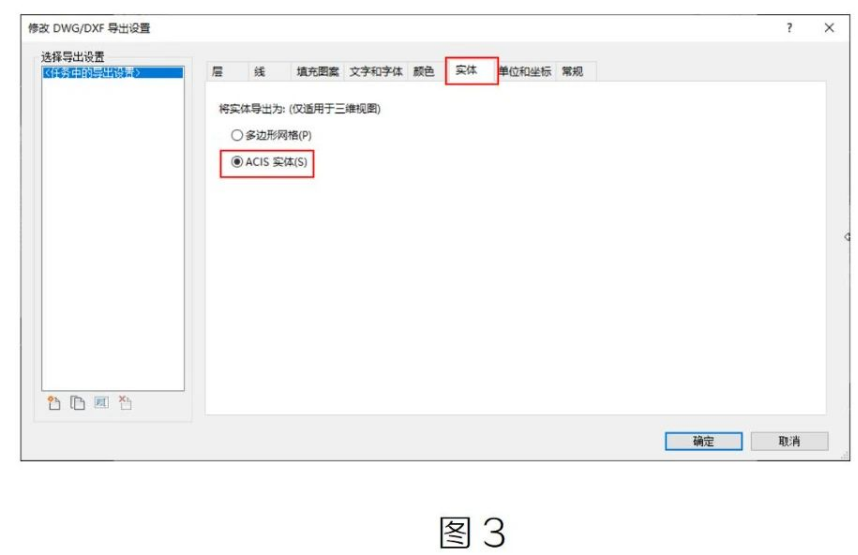

3.在弹出的“修改 DWG/DWF 导出设置”对话框中“实体”标签下，选择“ACIS 实体”。如图 3

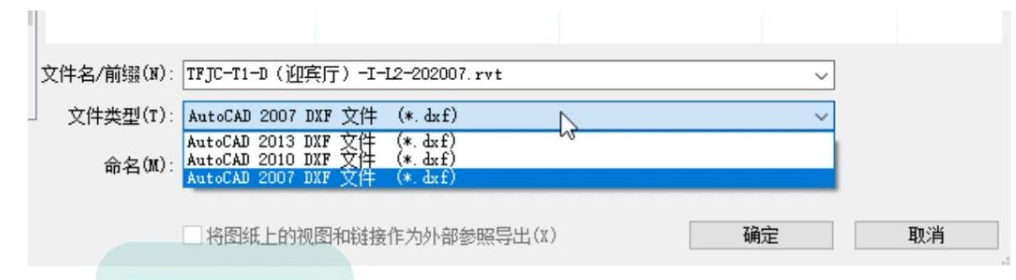

4.选择对应保存位置、修改文件名及相应 DXF 文件的版本。如图4

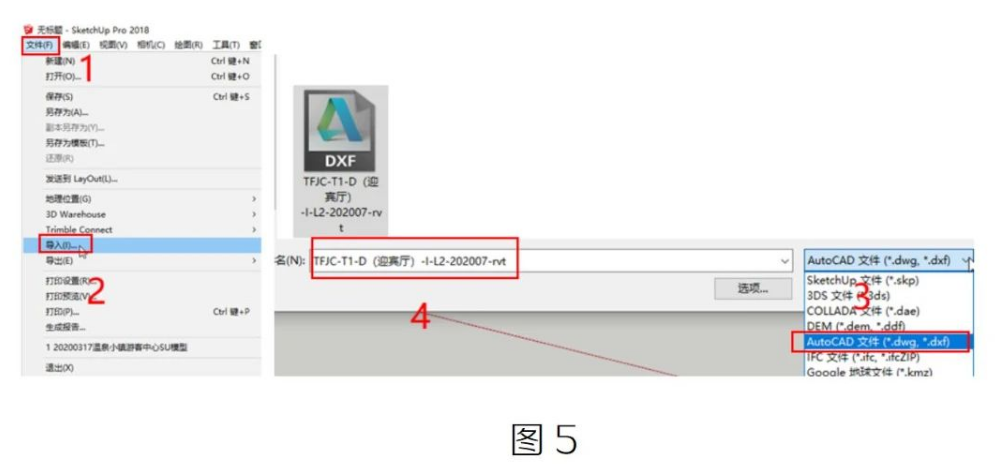

5.打解 Sketchup 软件，点击左上角“文件”菜单栏下“导入”修改浏览文件格式为 AutOCAD 文件( *.dwg,*.dxf),选择相应 DXF文件，确认导人即可。如图5
注:1.多边形网格是一个由连接在一起的多个多边形组成的三维形状。例如,多边形网格立方体由连接在一起的 6 个四方表面组成形成立方体形状，如图 6。这称为基于面的几何图形。

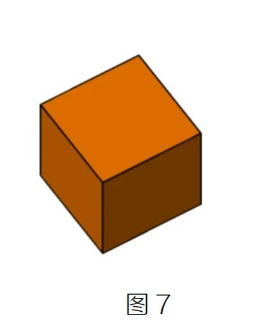

2.ACIS 是一种实体建模技术。 例如，ACIS 将立方体表示为单个对象或具有 6 边的形状，如图 7。任何已经是多边形网格的图元(如地形表面以及包含多边形网格的导入符号)仍为多边形网格。
3.导出 DXF 文件时，可根据实际需要在 Revit 中使用剖面框选择相应构件。
