在项目初期经常会收到地形图纸，要求我们根据地形图纸创建原始地形模型，那在 Revit 中如何快速通过地形图创建地形模型呢?

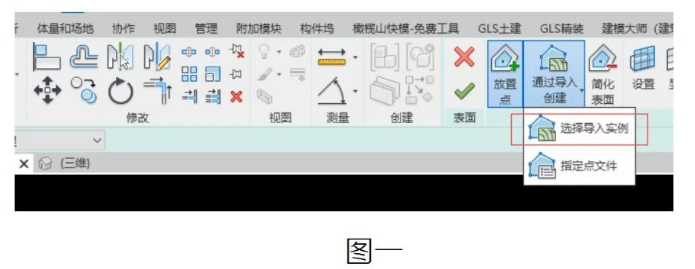

首先需要打解 Revit 软件，新建一个项目，将地形图链接到“场地”平面视图中(链接时要注意不要勾选仅当前视图)，然后在项目中找到“体量和场地”栏，选择下方的“地形表面”，进入地形创建界面，再选择“通过导入创建”中的“选择导入实例”(如图一)

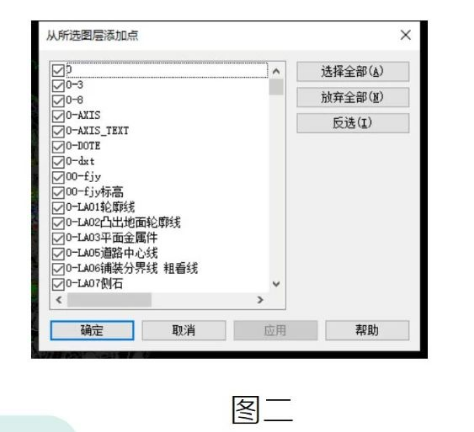

选择之后点击链接进来的图纸，就会进入到图层选择界面，选择我们所需要的高程点图层和等高线图层等有高程数据的图层即可(如图二)，地形生成后可进人三维视图查看(如图三)。
