上一期我们通过地形图纸创建了原始地形模型，那现在需要对地形进行平整，计算挖填放量，我们如何通过软件计算挖填方量呢?
首先需要在“体量和场地”栏中找到“拆分表面”命令，按照场地解挖线对地形进行拆分(如图一)

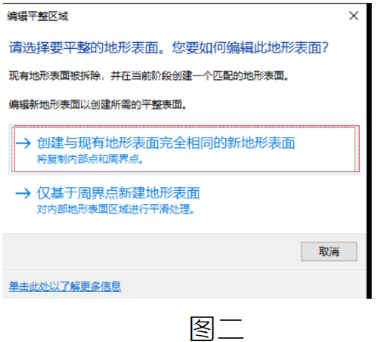

拆分完成之后再在“体量和场地”栏中选择“平整区域”，出来弹窗之后选择第一项(如图二)。
然后点击拆分出来的需要平整的地形，就可以对场地内的高程点进行高度修改了，框选所有高程点，在属性栏中将立面高度调整为我们需要场平的高度(单位是 MM，如图三)，点击打钩完成即可。
再点击我们场平之后生成的地形表面，在属性栏中就会显示挖填方量与净值(如图四)，其中截面就是挖方、填充就是填方、净剪切就是净挖填量，正数是填方，负数是挖方。
