此节解始我们讨论一下关于栏杆如何偏移。
在项目中，栏杆的放置是不可缺少的，栏杆在使用中起分隔、导向的作用。那么对于栏杆的偏移设置，大家了解多少呢?今天来给大家总结一下 Revt 中关于栏杆偏移的知识。
栏杆扶手整体的偏移
1)高度偏移

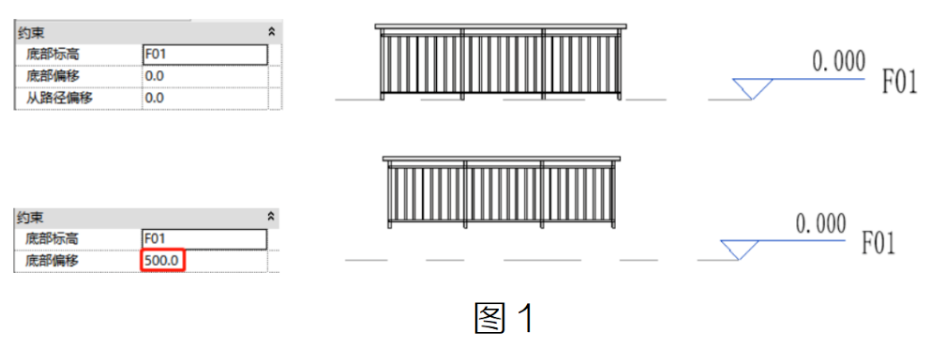

我们想要修改从立面来看，栏杆整体高度上的偏移，可在“属性”栏，通过调整栏杆的“底部标高”与“底部偏移”值，更改其整体高度，如图1所示:
2)平面偏移

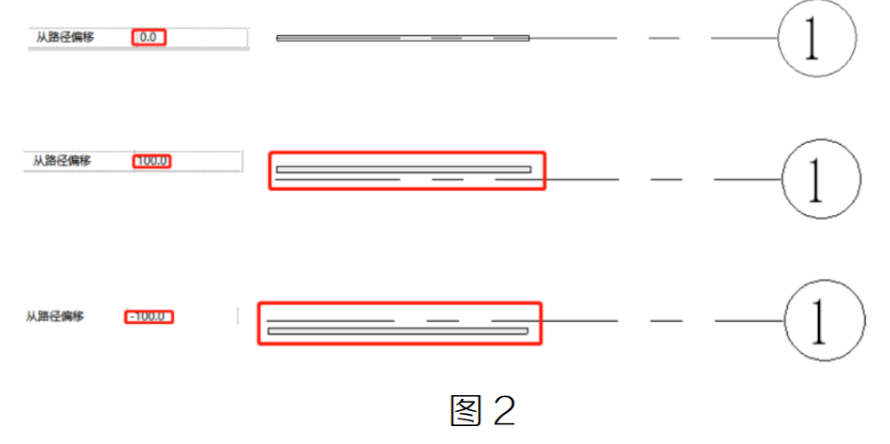

我们想要修改从平面来看,栏杆整体平面位置的偏移，可调整“从路径偏移”值更改栏杆沿路径上下的偏移，如图2所示
2.栏杆扶手部分构件的偏移
1)栏杆的水平偏移

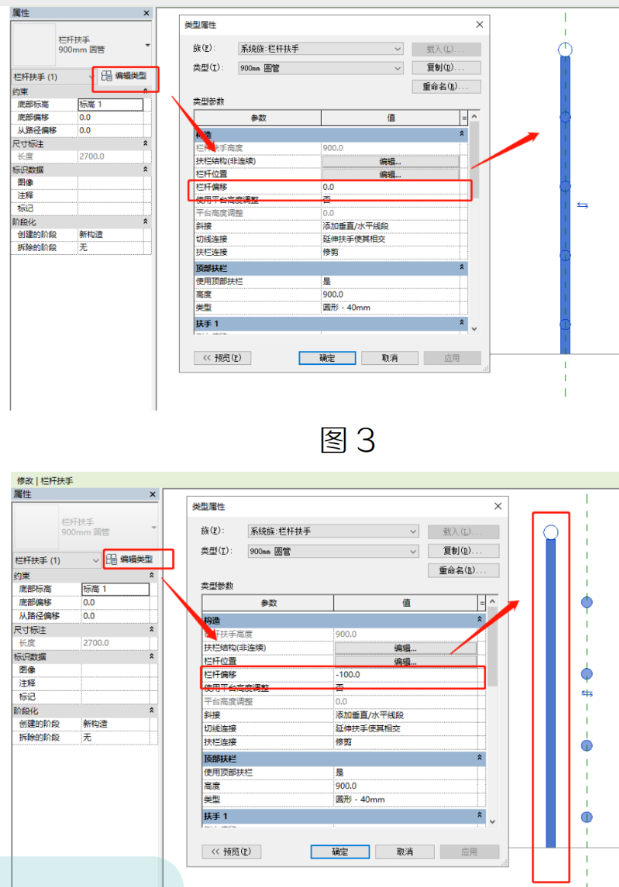

选中栏杆，点击“编辑类型”在类型属性中更改“栏杆偏移’值(注意:“栏杆偏移”是类型参数，修改该值后，该类型的栏杆都会修改 )，竖向栏杆与顶部扶栏就会发生偏移，如图 3、4 所示
3.栏杆主样式与支柱的水平偏移

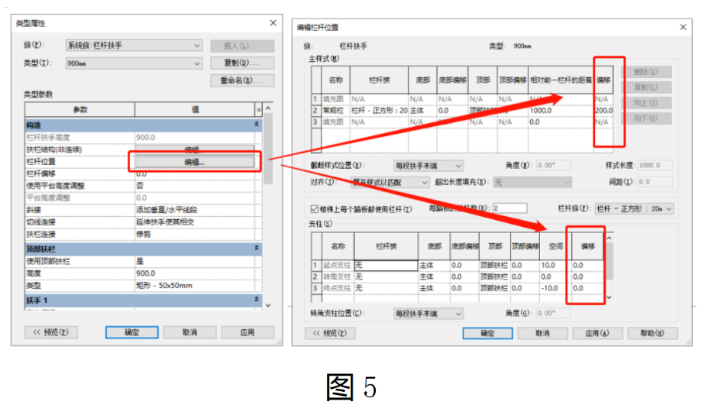

若是我们只想让中间的栏杆与支柱进行水平偏移，而顶部扶不跟随偏移，可通过点击“栏杆位置”，修改“主样式”与“支柱”的镆鹱的“偏移”值，如图5所示:
