建筑之楼地面，建模过程中习惯称之为建筑板，也就是结构板顶与建筑完成面之间的所有构造层的整合。
楼地面模型搭建争议点主要在楼板厚度的确定

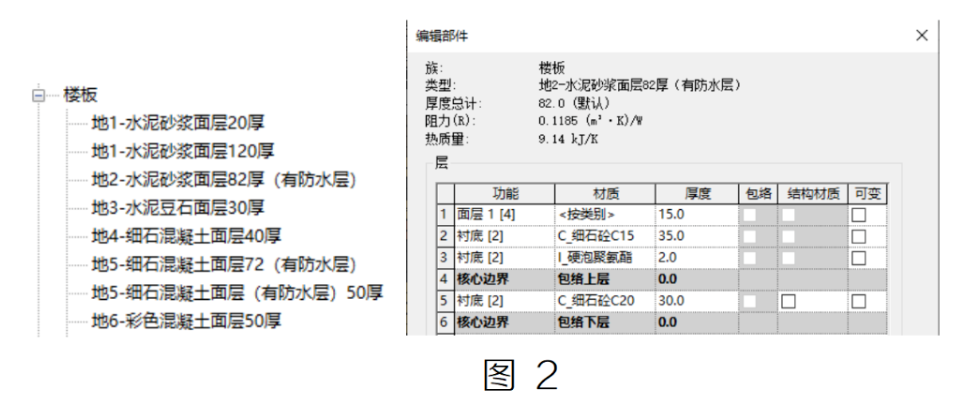

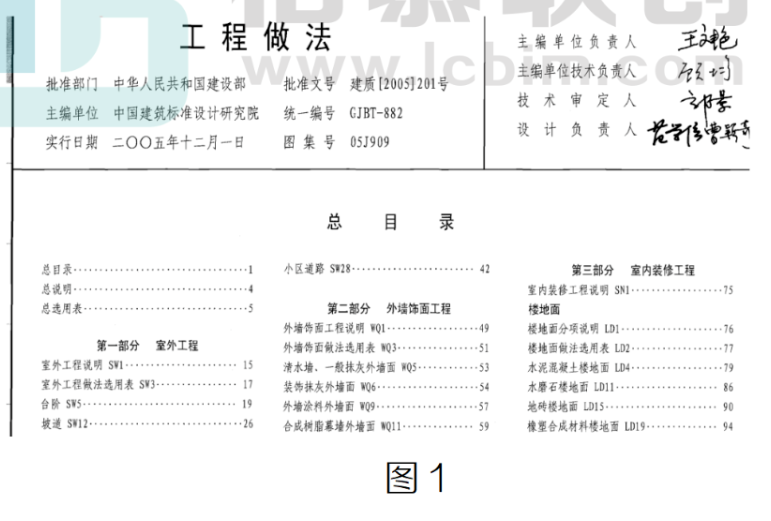

以构造做法为准如图 1、2 所示，根据工程做法表(或者相关图集)，将楼板按要求逐层设置材质及厚度。

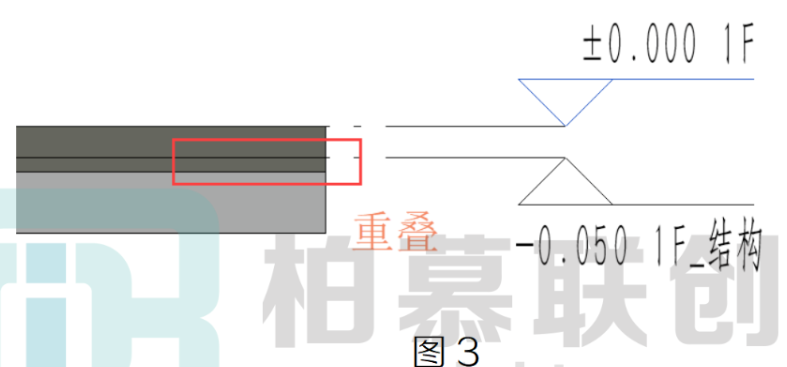

这种方式可以预设楼板类型，甚至可以作为一个库进行储存管理不便之处在于各种构造做法总厚度不等，而一般结构板顶与建筑完成面之间厚度为定值(一般为 50mm )，这就意味着最后完成的模型在保证完成面高度正确的前提下，建筑板与结构板之间要么有空隙，要么有重叠，如图 3 所示。
2.区分地面做法，固定厚度

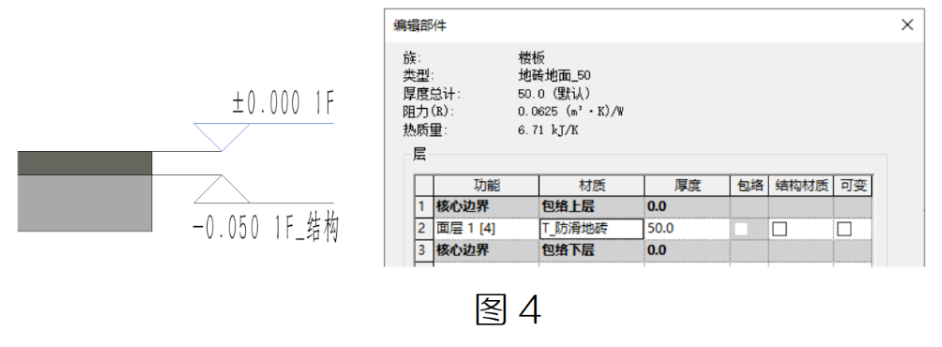

折中的建模方式，区分地面做法，如地砖地面、石材地面等;但是不按照构造做法设置分层及厚度，地面仅设置一个构造层，厚度为当前项目结构板顶与建筑完成面之间的高度差，如”地砖地面_50”这种方式能保证模型完美衔接，但是体现不了这种地面的具体构造做法，如图 4。

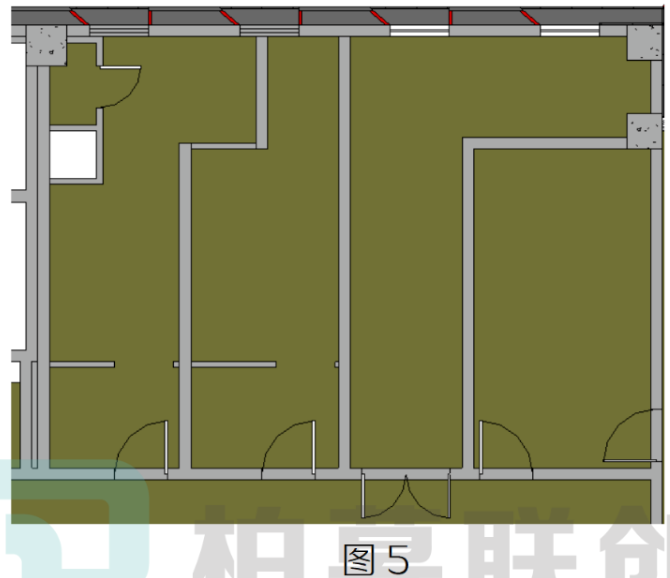

关于楼地面的模型绘制:楼地面的绘制参照楼地面施工工序，以房间为单位，逐个房间绘制;遇到结构柱等支撑构件需避让，如图5所示。

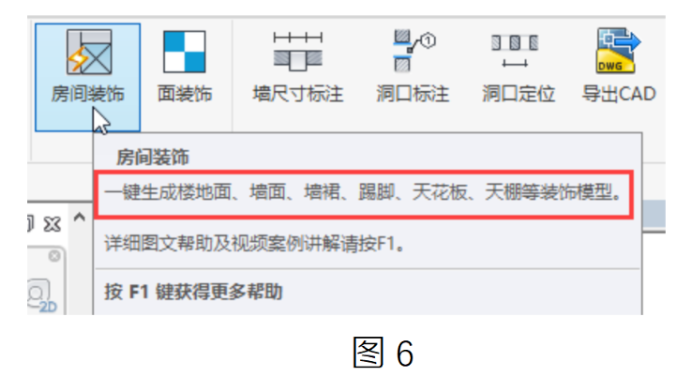

这部分工作量，如果是为每个区域添加了房间(Revit 中的房间功能 )，插件可以以房间为单位批量处理。图6为建模大师房间装饰功能。

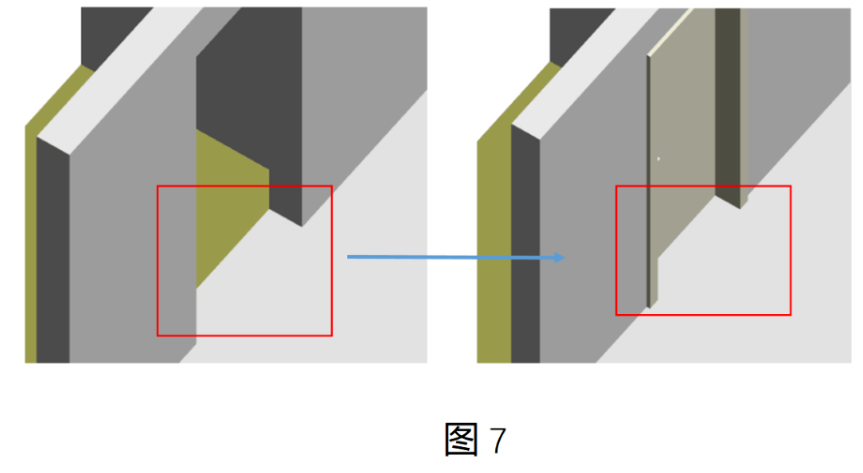

需要特别提醒的是，如果模型精度要求高，需要通过单独编辑楼板边界来处理门洞位置，如图7所示;
