最后一章节，我们来谈谈模型的出图规则。管线综合最终呈现的主要成果是二维图纸，可能在不久的将来三维模型可以完全代替二维图纸，但至少近些年还要维持以二维为主三维为辅的局面，所以二维图纸的重要性不言而喻。
关于二维图纸，我们从如下几方面进行阐述:
1.视图详细程度
视图详细程度影响构件的显示样式，比如管道在精细模式为双线
显示，在中等及粗略模式为单线显示。

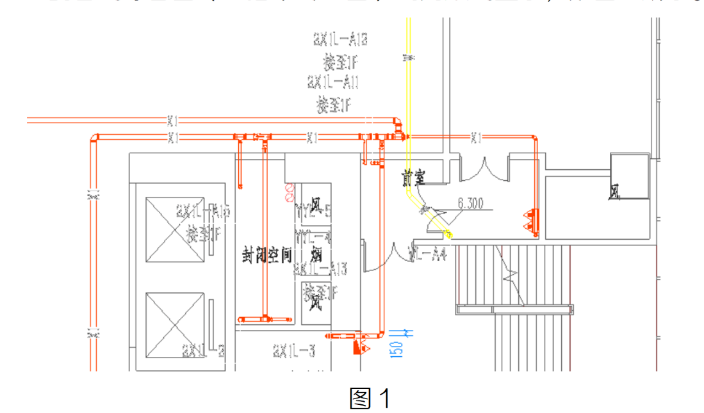

传统二维施工图纸，管道均为单线显示;其实 Revt 原本设计的中等及粗略模式一定程度上就是为出图服务的，但是据统计目前大部分企业的管线综合图(包括单专业图)均为双线显示，如图1所示。
影响因素:
①单线出图，会不自觉的同传统二维图纸比较;考虑到先入为主的影响，大家会让 BIM 图纸尽量的贴近传统二维图纸。毕竟是一个新事物，让它去适应二维图纸的规范还是有很大困难，比如字体，比如阀门的二维表达(不随构件尺寸变化)。当然技术层面可以做到相似
度 90%，但是普遍认为花费大量精力处理图纸实在没必要②双线出图也可以表达清楚管线的走向，而且更直观;很多人认为这种表达更能体现 BIM 的特点，倒是乐意保留这种表达方式。③在没有严格针对三维出图的标准的情况下，规则一般都自行定义;这样有了很大的宽裕度,大家可以自行避解一些繁琐的处理操作坦立山反教逐

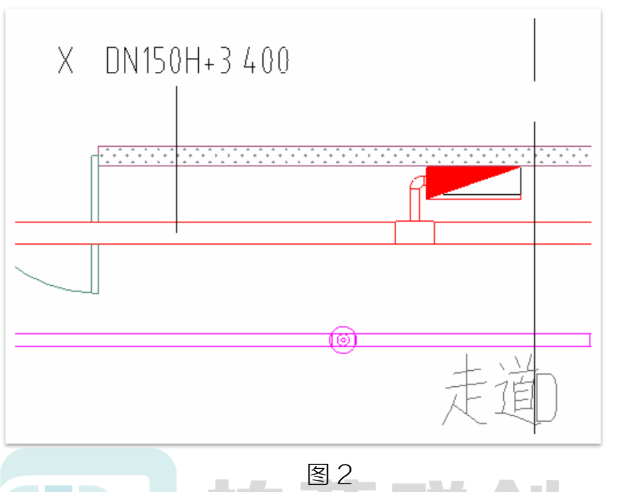

当然及时如此，我们还是要尽量让图纸表达的更清晰一些，大家会采用一些折中的办法。就拿消火栓平面图来说,视图详细程度为“精细”，保证管道双线显示;在可见性设置里面，单独设置消火栓(机械设备类别)详细程度为“中等”，这样消火栓族就显示的传统的二维符号，如图2所示。
风管、桥架都是双线显示，与传统二维图纸一致，不需要特别说明。
2.标注样式
这里主要对比标记族。从三方面说明:字体、单位、高度
