接上一篇幅，我们接着谈谈出图规则。
3.底图处理方式
管线综合图需要建筑底图做为参照，建筑底图的处理方式目前主要有两种:

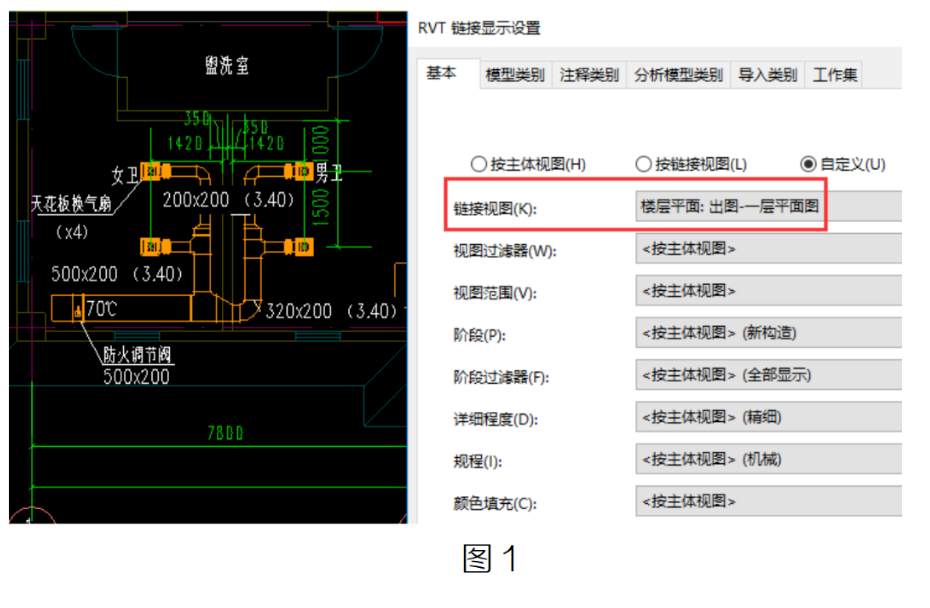

①链接土建模型直接作为参照底图。其实这种处理方式是比较正统的，符合协同模式本身的意思。这种模式在相关设计单位用的比较多，他们出图一般是全专业的，建筑平面(颜色/线型/房间标记等)已处理完成,因此只需要链接对应视图即可，如图1所示。
当 BIM 服务着重于机电管线，对土建要求不高时，土建模型精度可能并不满足我们我们出图的需要，这个时候这种方式显然就不太合适了。

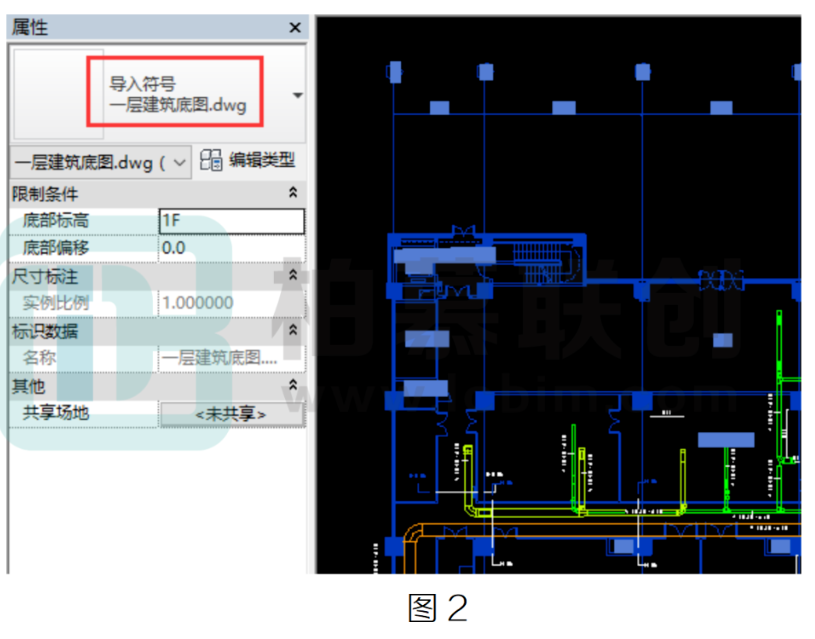

②建筑 CAD 底图作为参照底图。这种式简单粗暴，操作简单又能满足功能需求，因此是很多单位的首选，如图2所示。
这种方式处理时，一定注意弱化建筑的显示，包括图层颜色/图层数量等，不然建筑图层会喧宾夺主，
需要注意的是，这种方式只适用于平面，剖面图仍然需要土建型做为基准。
4.模型与布局CAD 中模型与布局对应模型中的视图与图纸，我们在图纸中放置的内容(如图框/图纸名称)在 CAD 的模型界面是不可见的，布局界面可见。如果要求查看的是布局中的内容，则不存在什么争议的问题;如
果习惯查看的是模型中的内容，就需要把重要的东西放在视图中，而非图纸中。

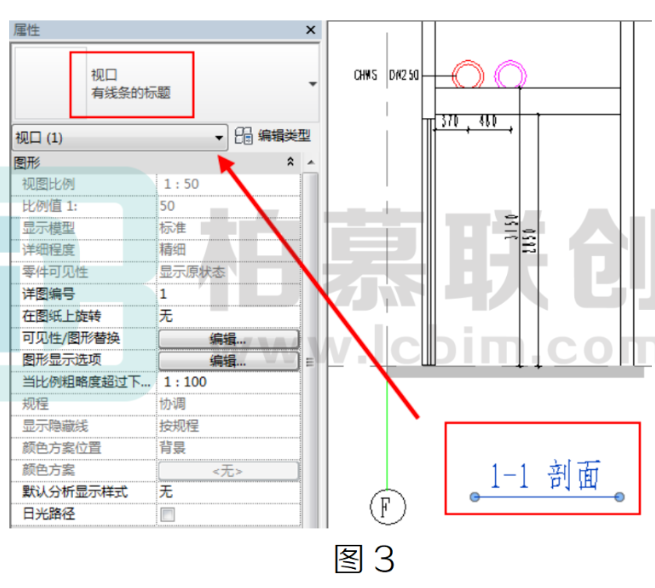

比如图纸名称。Revit 提供了一种叫“视图标题”的系统族可以识别视图名称，达到图纸名称与视图名称联动的效果，如图 3。

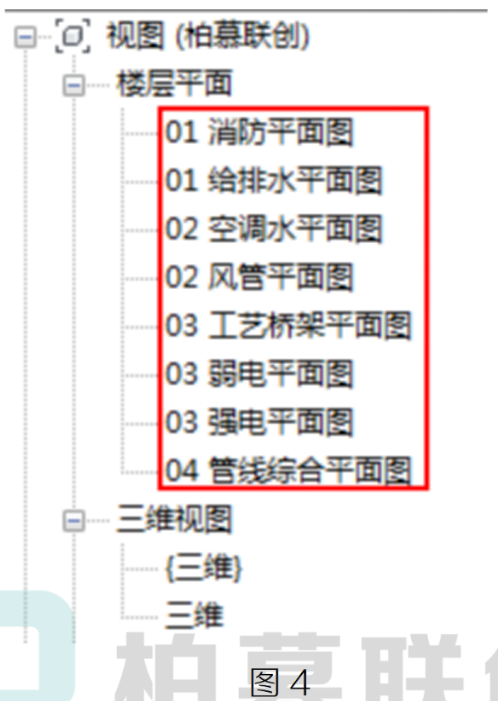

这种提取视图名称的方法一旦碰到图纸名称与视图名称不一致时就不方便了，如图 4所示，为方便排序，我们人为的增加一些前缀。
如果直接使用这个视图名称作为图纸名称，显然是不合适的。

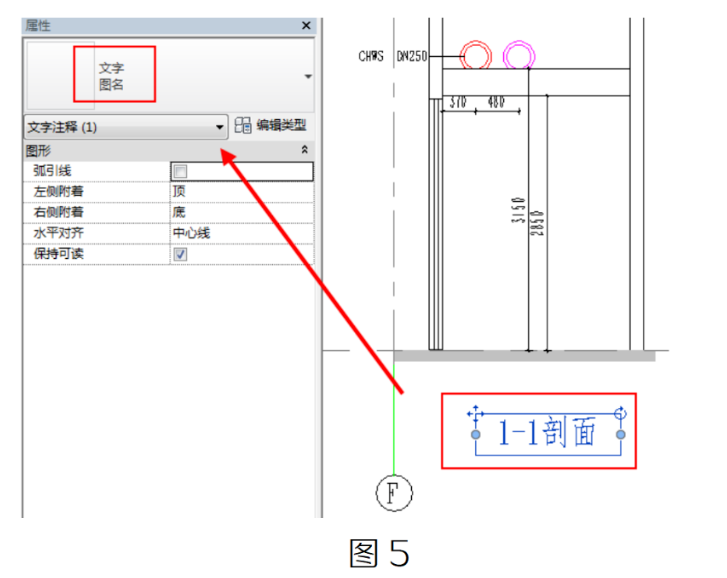

除了使用“视图标题”，另一种比较常用的方法就是手动输入注释文字，如图 5 所示。手动输入就没有任何限制了,能应对任何情况。它的弊端就是不能智能联动，以剖面来说，一旦中间增加了一个剖面,除了视图名称要变更之外，视图中手动输人的剖面名称也需要同样的修改工作。

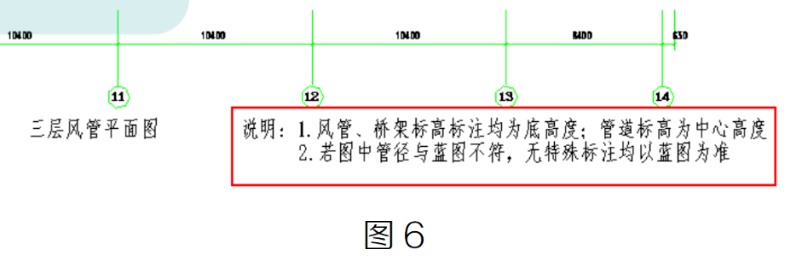

了解了不同处理方式的优缺点，大家合理选择。最后提一点，关于视图一些特殊说明，如图6所示，这部分内容建议大家写在视图当中，万一这种重要信息被执行人员看图时疏忽了造成的损失就大了。
