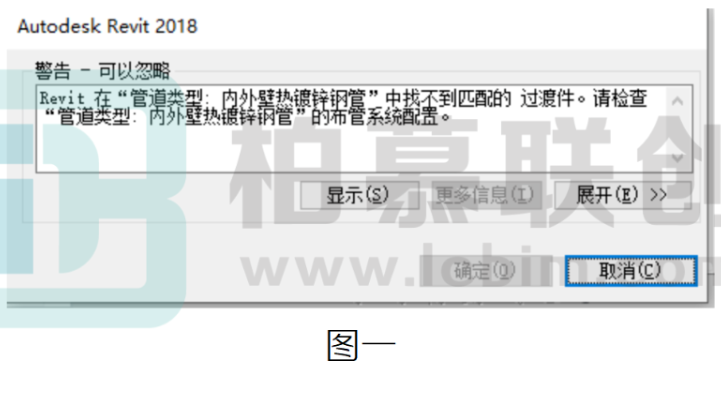

大家在建模绘制管道时有没有碰到过管道变径时找不到匹配的过渡件这种情况呢，碰到这种情况就会导致我们无法顺利绘制管道那今天就带着大家找找解决办法。

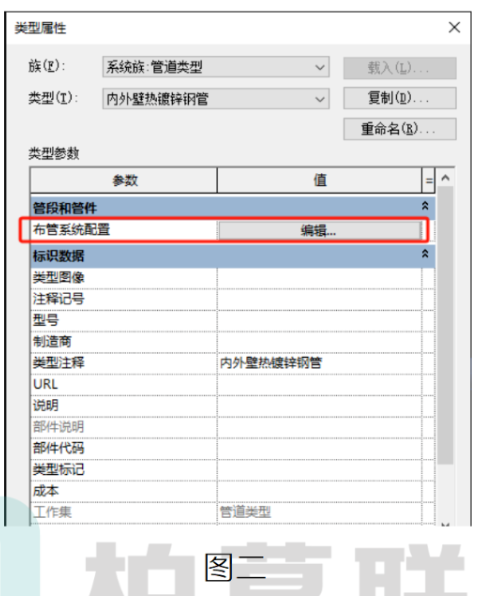

当我们碰到截图所表示的情况时，第一时间就要去想是不是管道的布管系统配置出了问题。

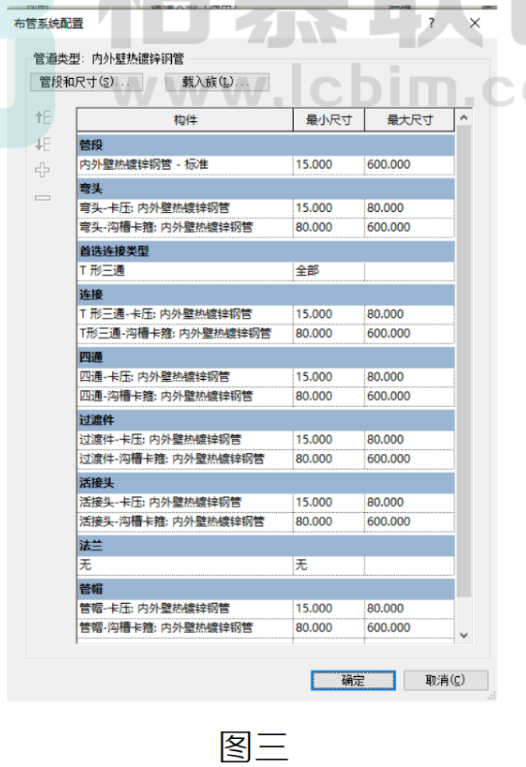

上图所显示的就是新手在设置布管系统配置时最容易犯的错误在按照设计说明设置时通常会以某个管径作为分界线，但是我们在设置时不能和“图三”一样需要和“图四”一样设置，将分界线以外的规划为全部，这样我们再建模就不会出现“图一”这种情况了。
