我们在revit 中制作明细表大多都是以表格的方式呈现，我们可以利用为构件添加图像的方式使明细表中也呢能有图片。这样的明织表就更加生动与直观了。
首先我们选中需要被添加的图元，在左侧“标识数据”下选择“图像”并添加需要的图片。如图1所示。

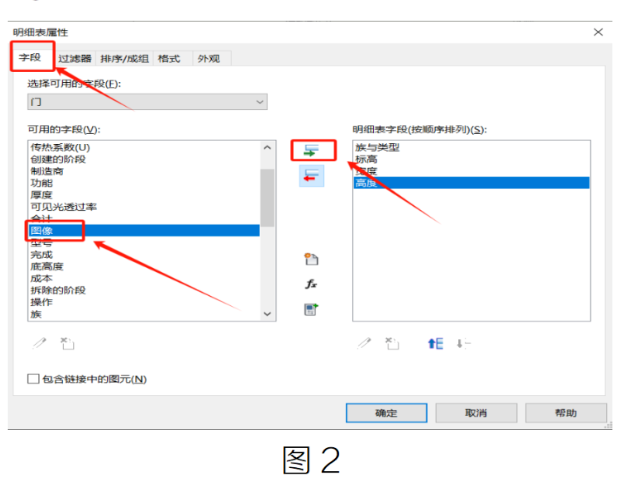

然后，我们在制作明细表时候一定要在字段中选择“图像”。如图 2 所示。

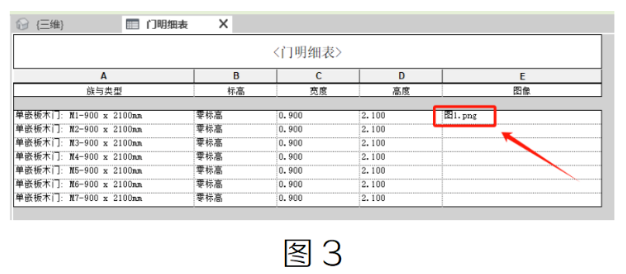

但是，我们看到在明细表内只有图片的链接名称，无法正常显示。如图 3 所示。

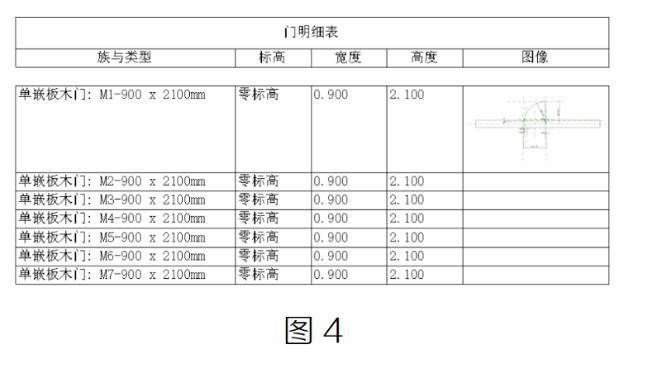

最后，我们需要新建一张图纸，将明细表拖入其中，这样就能直观地看到相应的图片了。如图4所示。
