第二节，我们先来说说关于栏杆的基础设置。此节主要包括横向扶栏设置和竖向栏杆设置两部分内容。
横向扶栏横向扶栏有顶部扶栏、扶栏结构、扶手，下面我们分别讲述三者的设置方法。

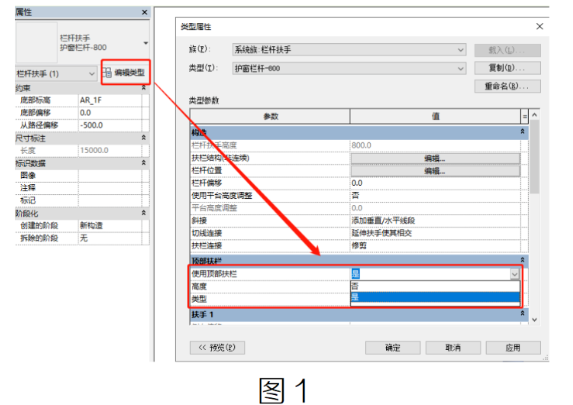

1)顶部扶栏顶部扶栏的创建类似于放样，由栏杆扶手的绘制路径和轮廓组成。绘制栏杆时，点击“编辑类型”，在弹出的对话框中可首先设置是否使用“顶部扶栏”如图1所示

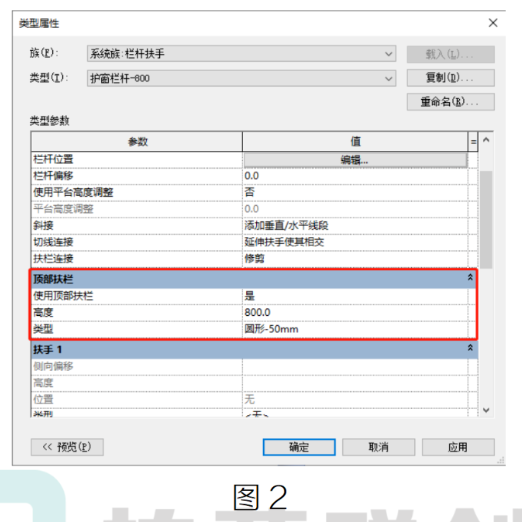

a.“使用顶部扶栏”设置为“是”“高度”设置的为栏杆的整体高度，如图 2 所示

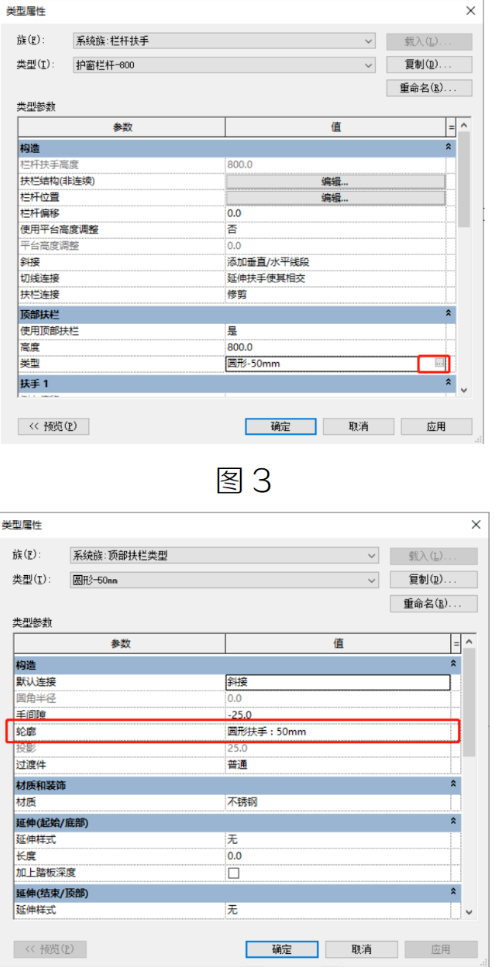

“类型”设置的为“顶部扶栏”的截面形状，点击“类型”中的曰，在弹出的对话框中，可设置“轮廓”，此为“顶部扶栏”的截面轮廓形状，如图 3、图 4 所示:

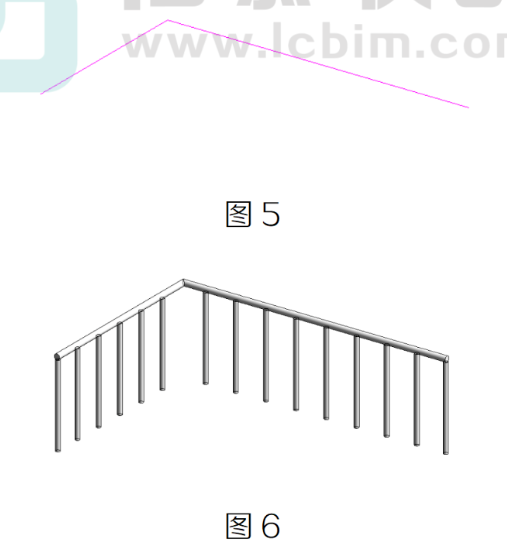

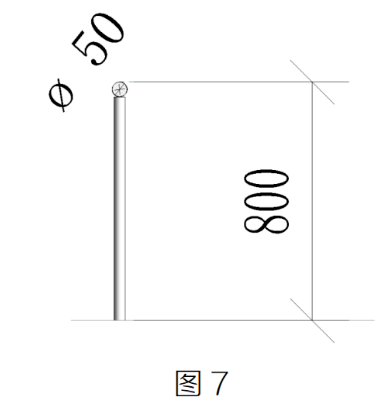

如上设置后，绘制栏杆路径，栏杆效果如下图 5、6、7 所示
