接上一节，横向扶栏设置。
1.中间扶栏结构
扶栏的创建同样类似于放样，由栏杆扶手路径和轮廓决定。

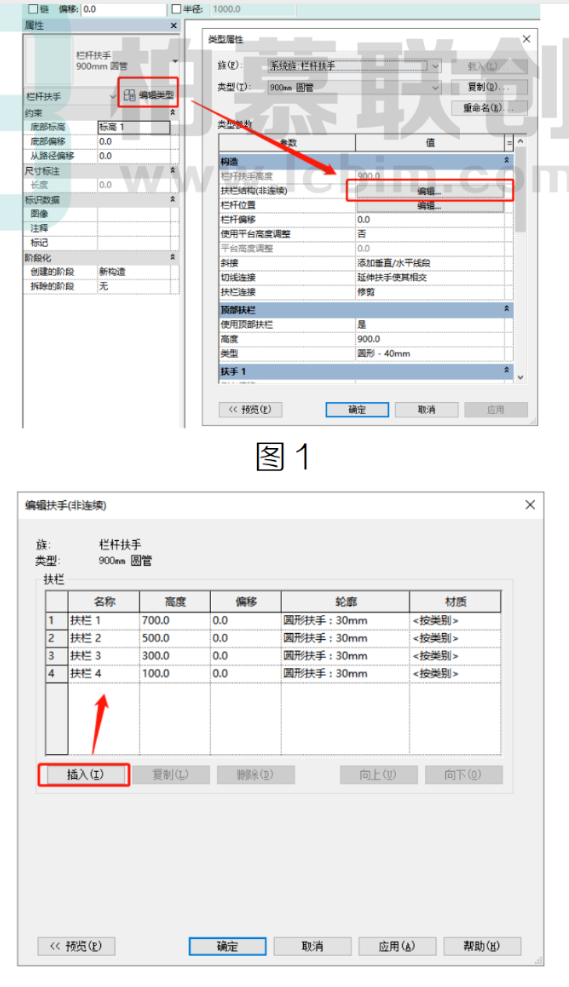

在绘制栏杆时，点击“编辑类型”→“扶栏结构(非连续》”，可插入一个或者多个扶栏，修改“轮廓”的值，与扶栏高度的值，如图1、图 2 所示:

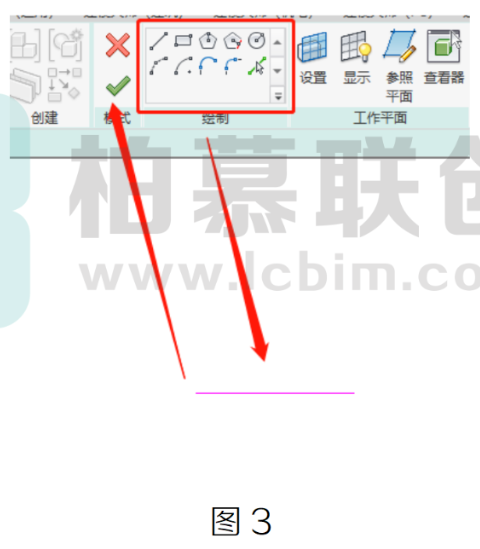

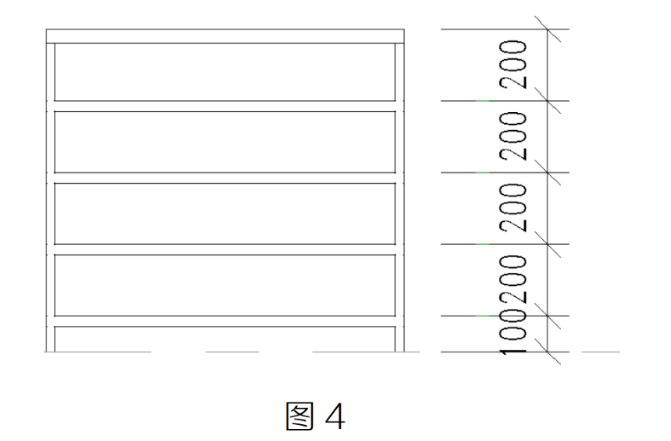

绘制栏杆路径，完成中间扶栏的绘制,如图 3、4 所示

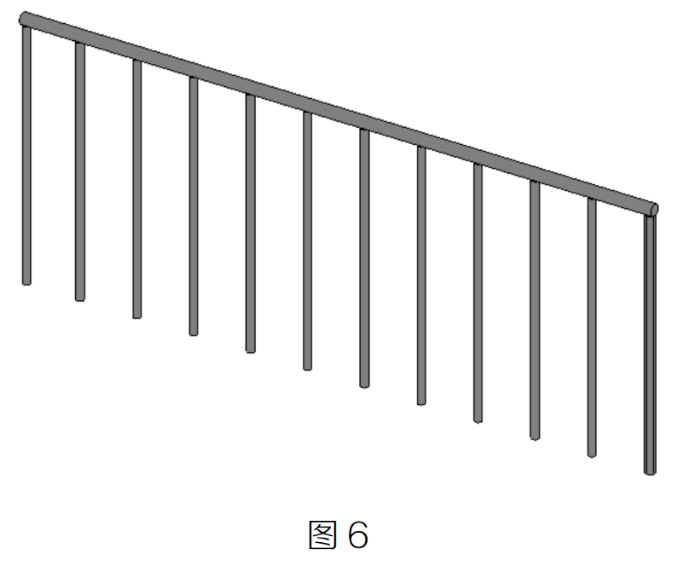

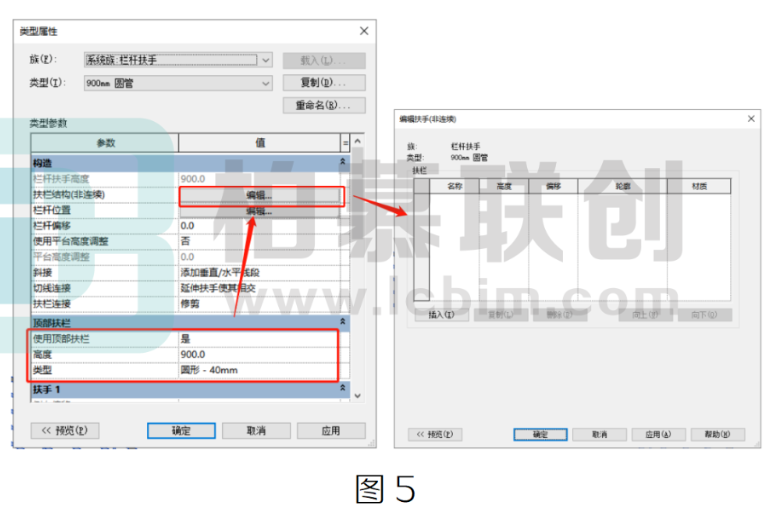

也可以在“顶部扶栏”设置为“是”的情况下，不插入“扶栏”如图 5、图 6 所示:
注意点:

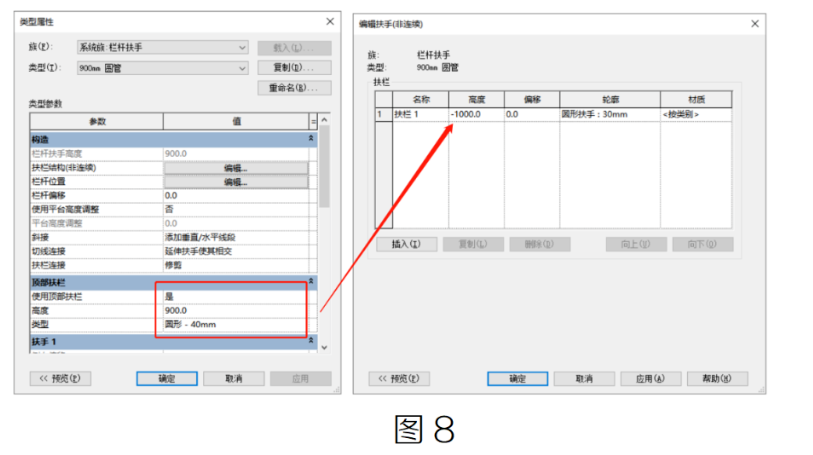

在“顶部扶栏”设置了高度之后，扶栏的高度不能超过顶部扶栏的高度，但是可以低于主体的，如图7、8 所示:
扶栏在项目中不可单独选中编辑，其长度同栏杆扶手草图路径长度。
