接上一节，竖向栏杆的基础设置。栏杆为栏杆扶手中的竖向构件，竖向栏杆分为中间的主样式的设置与起点、转角、终点支柱的设置，下面我们分别讲述两者的设置方法。
主样式绘制栏杆时，点击“编辑类型”一“栏杆位置”，在弹出的对话框中，修改“栏杆族”可设置栏杆的主样式，如下图1所示:

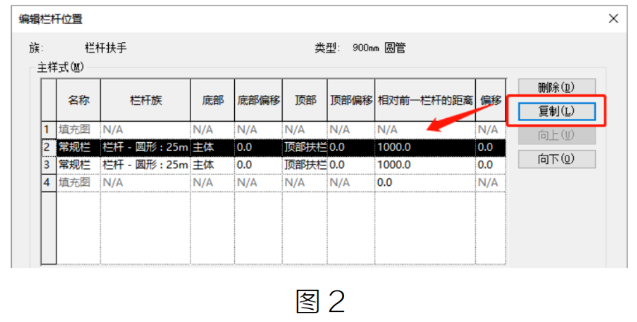

栏杆的主样式也可以设置一个以上的栏杆样式，如下图 2所示:

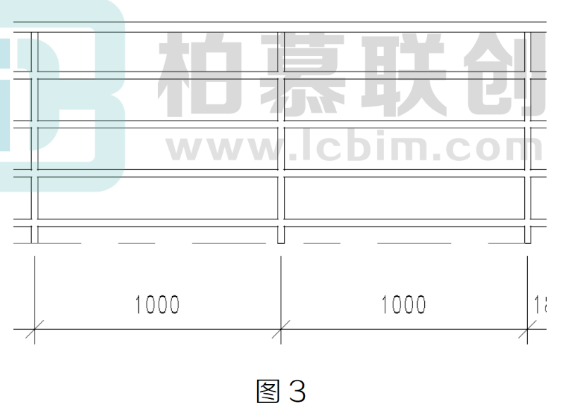

栏杆之间的距离可通过修改“相对于前一栏杆的距离”的值来改变，例如图 2 中距离的值为 1000，生成的栏杆如下图 3所示：

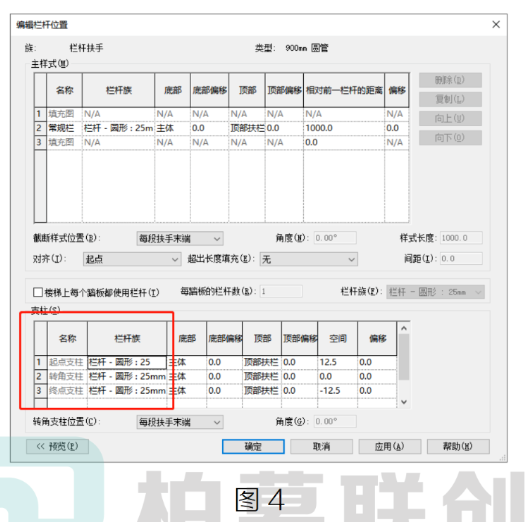

2.起点、转角、终点支柱在“主样式”的下方就是我们设置支柱的位置，可分别修改起点、转角、终点支柱的“栏杆族”,“栏杆族”的值也可以设置为“无”如下图 4 所示:

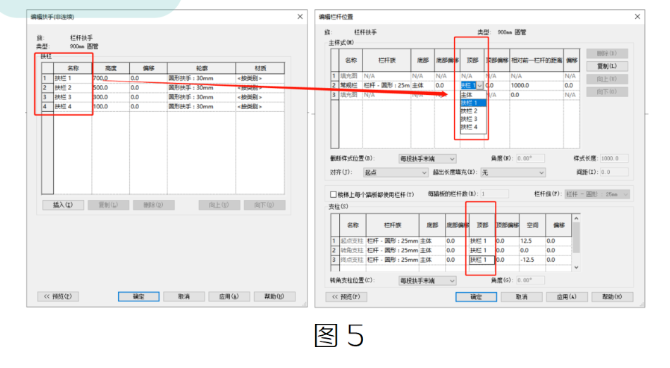

注意:在顶部扶栏设置为“否”时，栏杆的主样式与支柱的“顶部”需修改为扶柱如下图5所示:
