在实际项目建模中，很多时候需要创建异性构造模型，例如弧形坡道贴面。那我们如何给弧形坡道贴面呢?

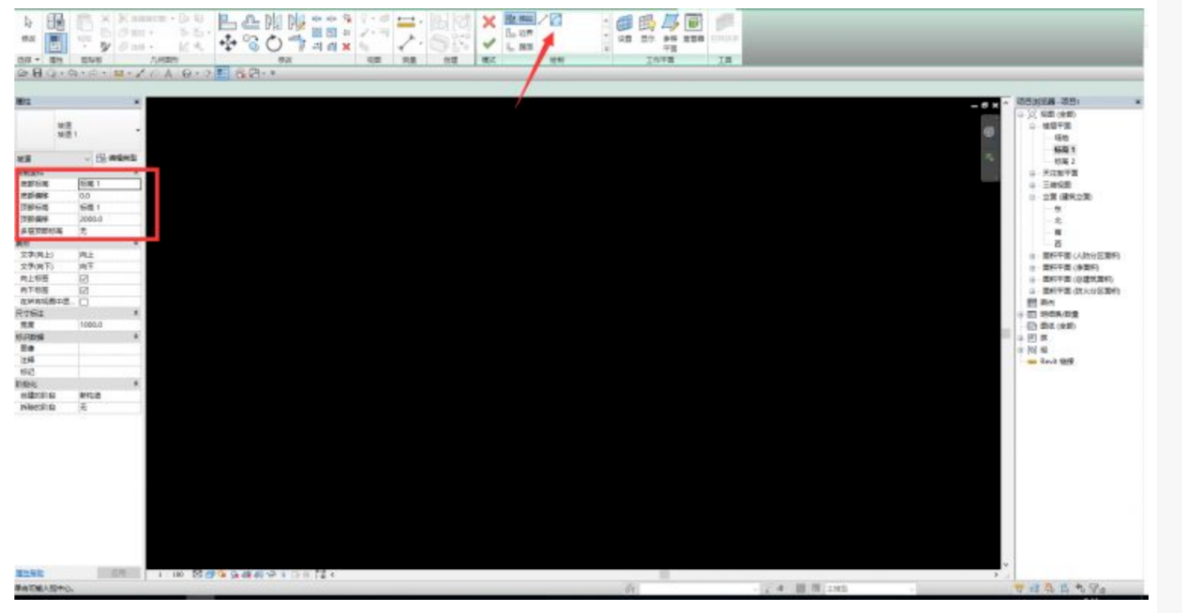

打解 Revit，随意绘制一个高度为 2米的弧形坡道，如图所示

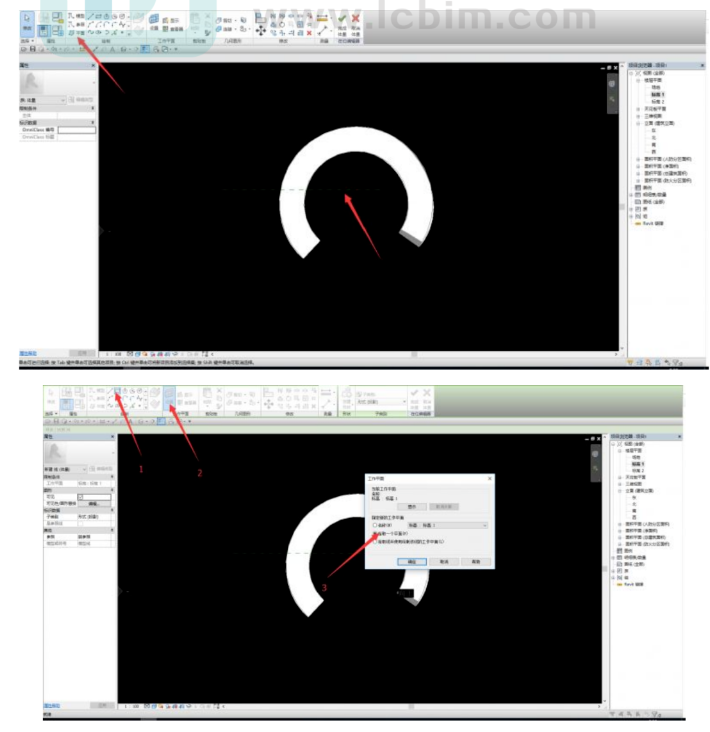

2.将坡道的类型改为实体，如图所示

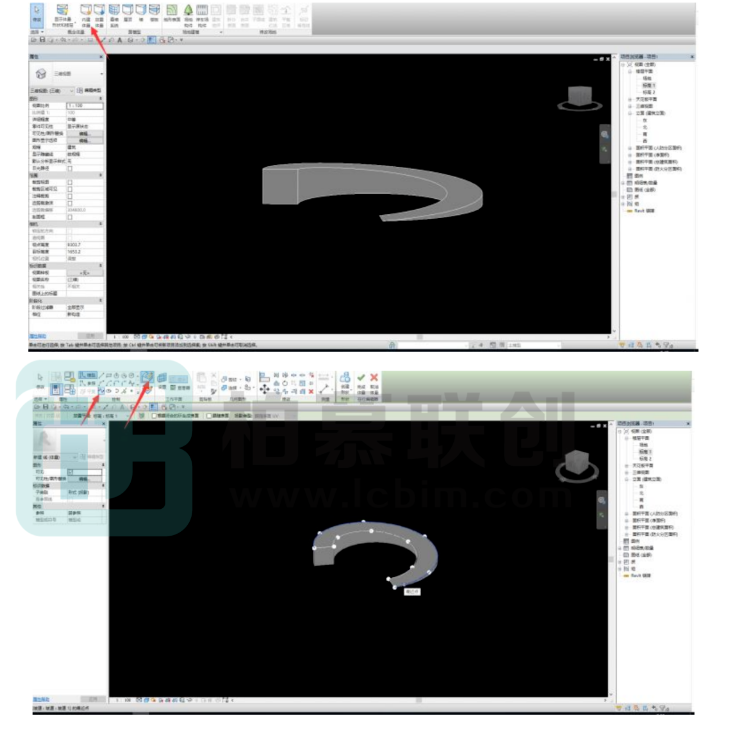

3.选择内建体量命令,用样条曲线命令沿着坡道顶部的轮廓绘制一圈，如图所示。

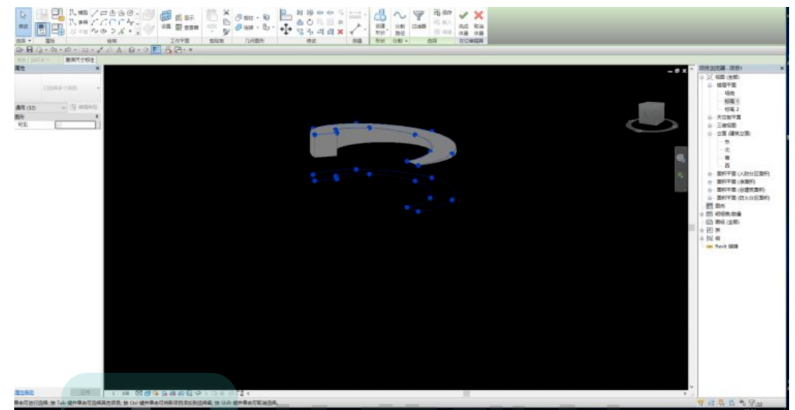

4.将绘制的轮廓往下创建一个，保证轮廓完全低于坡道底部。选择上下两个轮廓，生成实体形状，如图所示。

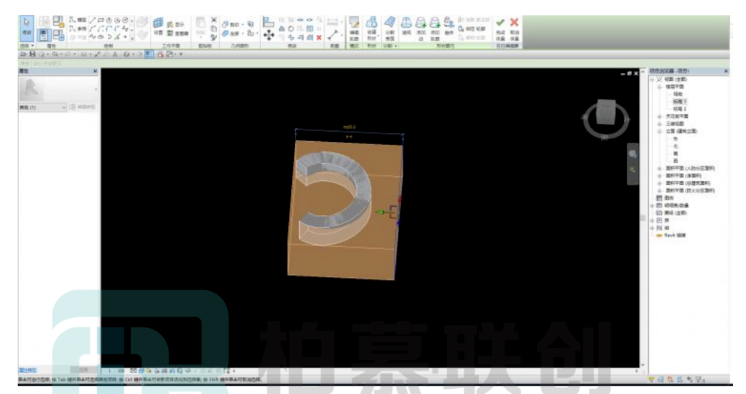

5.然后在平面里绘制一个参照平面，用来跳转到立面。绘制一个轮廓，创建空心形状，用来剪切之前创建好的体量，如图所示。

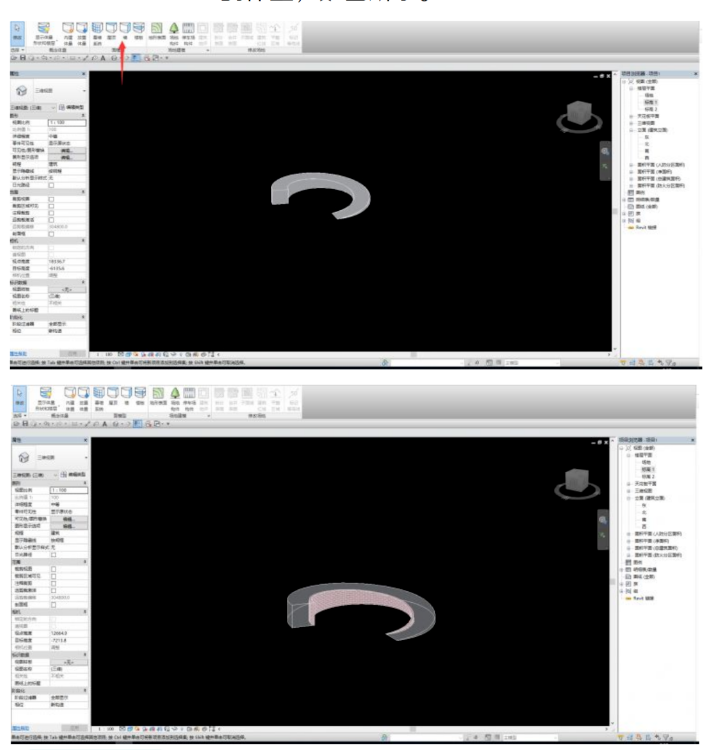

6.拖动创建空心体量的一个面，确保能够完全剪切坡道底部的体量，点击完成体量，如图所示。
7.然后选择体量和场地选项卡下面的墙命令，拾取坡道左右两边的体量，如图所示。
注意:拾取两边体量的时候，墙体可能会生成到坡道内，只需修改墙的定位线即可，这样弧形坡道的贴面就完成了。
