BIM教程 | 在Revit如何绘制古建瓦片的图文教程

发布于:2025-07-27 12:41:47
219人 分享

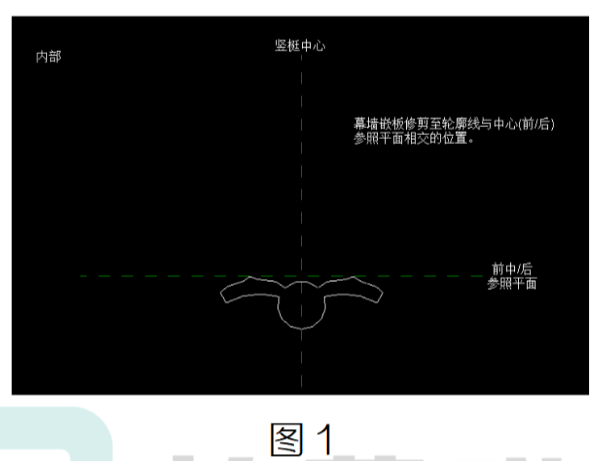

1、先创建一个轮廓族,然后载入项目如图 1

腿腿教学网-BIM教程 | 在Revit如何绘制古建瓦片的图文教程

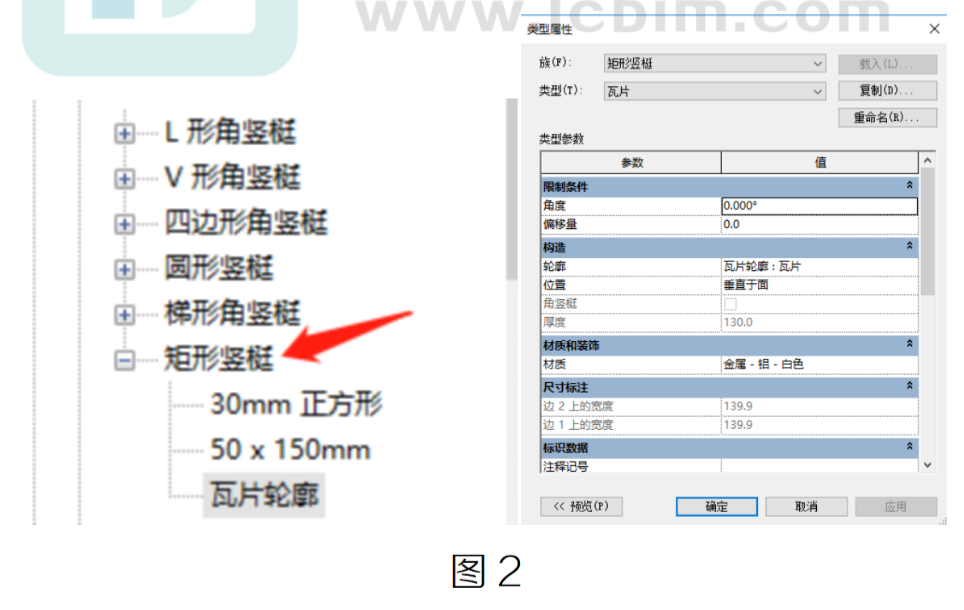

2、在项目浏览器中找到矩形竖梃,增加瓦片类型,编辑类型,将轮廓族设置为刚刚绘制的轮廓如图2

腿腿教学网-BIM教程 | 在Revit如何绘制古建瓦片的图文教程

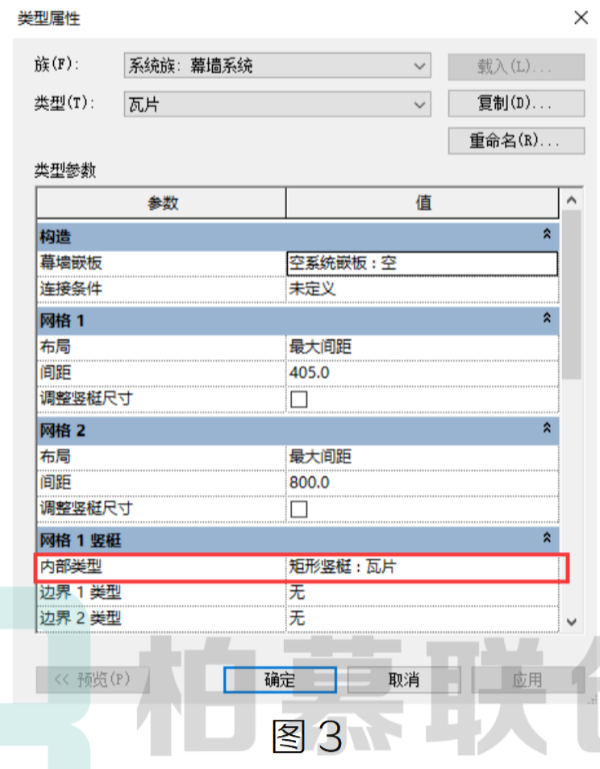

3、新建幕墙系统,设置竖梃类型如图3

腿腿教学网-BIM教程 | 在Revit如何绘制古建瓦片的图文教程

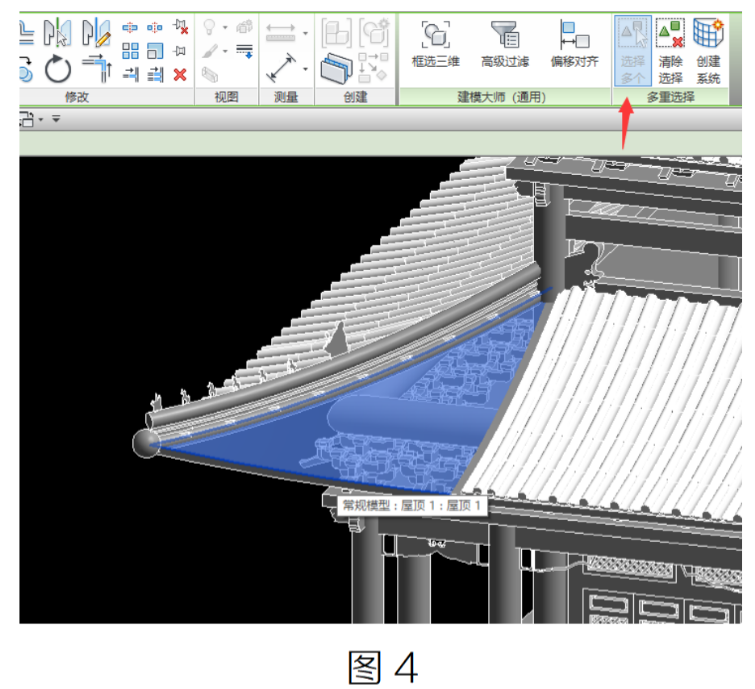

4、选择编辑好的幕墙系统点击我们之前做好的屋顶,创建系统如图 4

腿腿教学网-BIM教程 | 在Revit如何绘制古建瓦片的图文教程

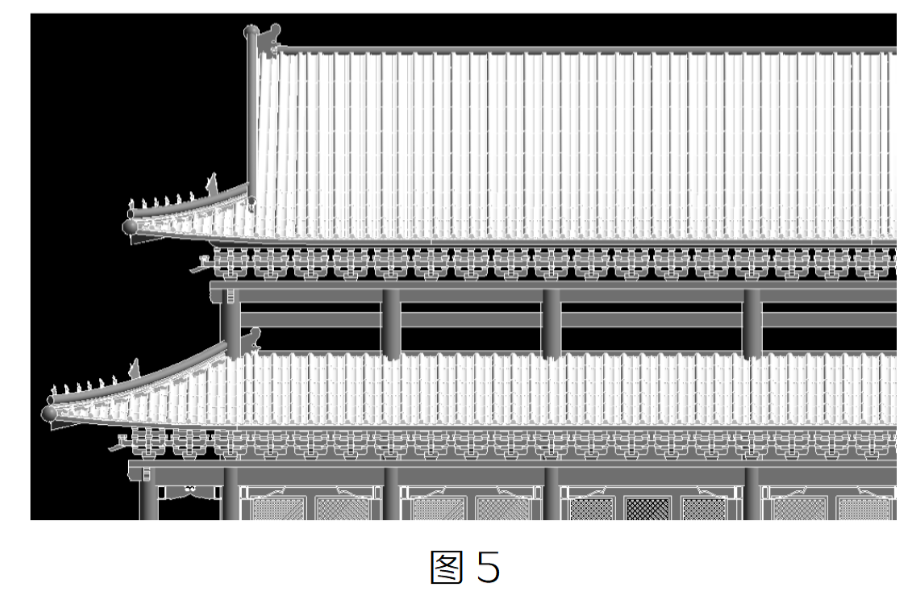

5、完成如图所示

腿腿教学网-BIM教程 | 在Revit如何绘制古建瓦片的图文教程
