我们在绘制幕墙时，经常会遇到外装饰也需要用幕墙绘制的情况外装饰不一定都是规则的图形，那我们遇到它的时候该怎么去解决呢?其实很简单，下面就看一看是怎样操作的吧。
1.对要绘制的外装饰平面图进行处理切图，保存。

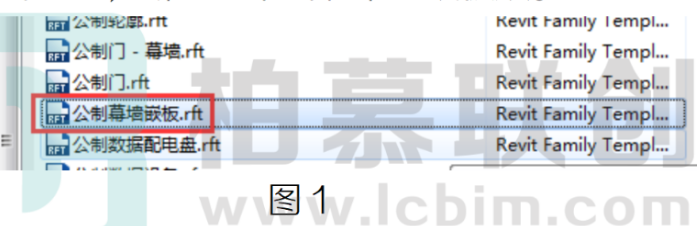

2.如下图 1，新建一个公制幕墙嵌板族。

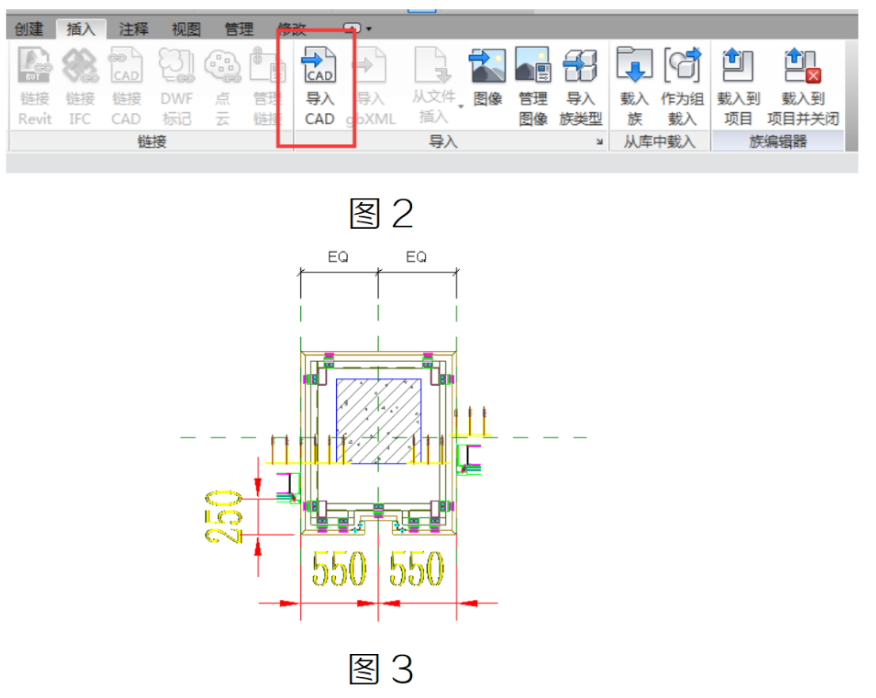

3.在参照标高平面选择“插入”选项卡中的“导入 CAD”命令，将之前切好的图纸导进来。

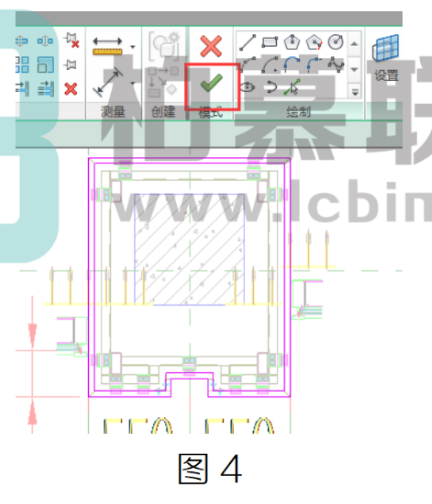

4.选择“拉伸”命令下的“拾取”，拾取嵌板边线，用“修剪”命令进行修剪，将左右两边的边线与参照平面锁定，点击完成，如下图 4。
5.点击项目浏览器外部立面，将嵌板高度拉至参照平面高度并进行上下锁定。

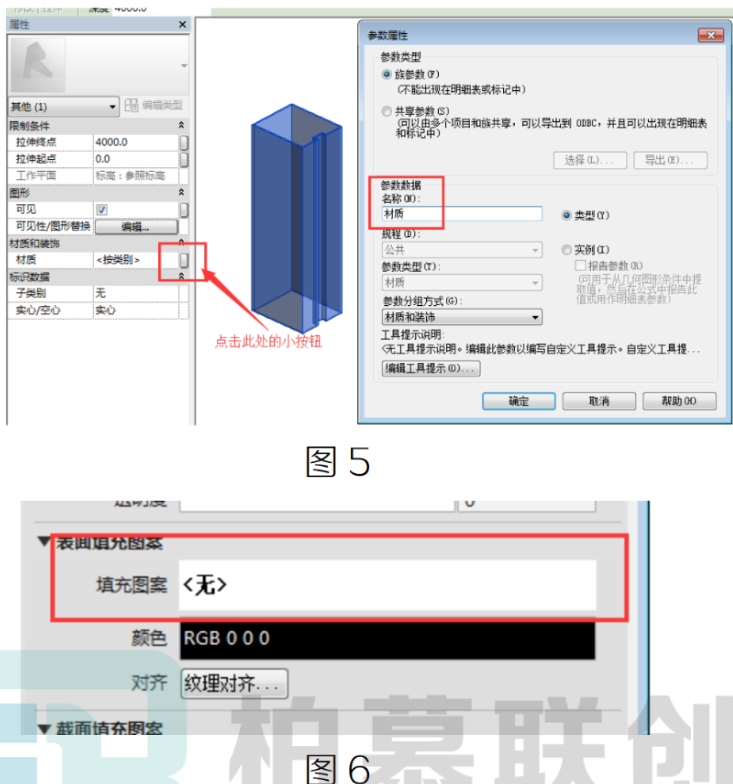

6.点击三维视图，选中该嵌板，为其关联材质参数，点击确定，根据图纸要求修改材质，如图5(若该装饰嵌板有填充图案，则要在如图 6处选择填充图案)。

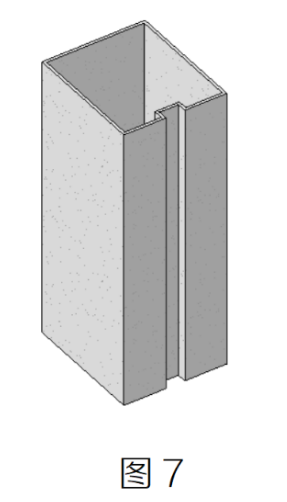

7.修改完材质以后，回到参照平面，记得删除导人的 CAD图纸，否则图纸会跟随嵌板一起载入到项目中，之后保存为族文件，效果如图 7。

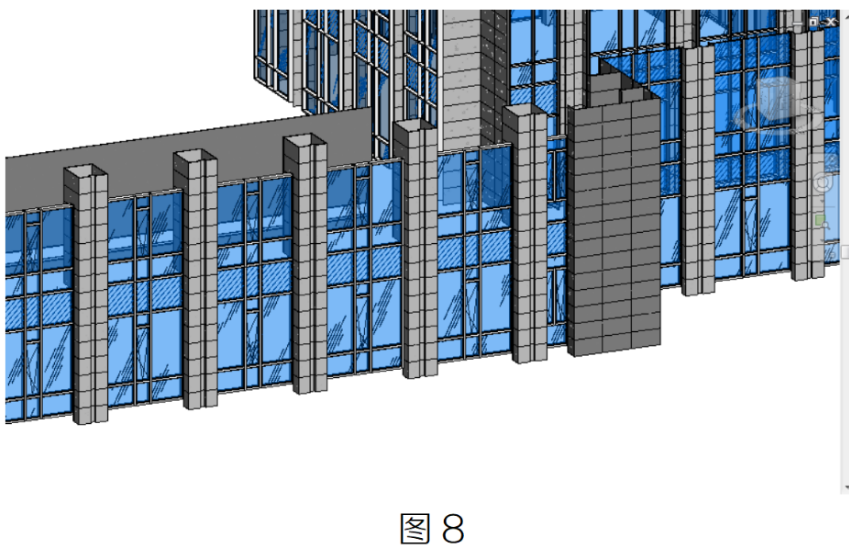

8.其他形状的嵌板也可根据该方法进行操作，完成后载入到项日中，整体的募墙效果图如下。
