首先说明一点，本文的重点不是修改已有视图的视图范围，而是控制生成的平面视图默认的视图范围!!!
为什么会有这个需求呢?

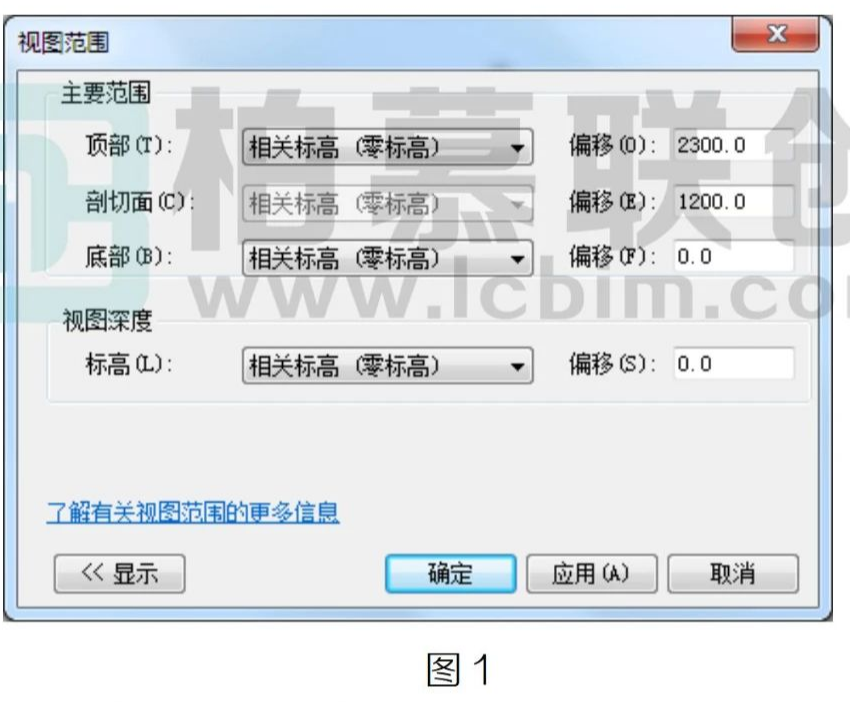

那机电模型来说，一般使用的平面类型是楼层平面，但是你有注意过默认生成的楼层平面视图范围是多少么?如图1所示，顶部只有 2300。
2300 怎么能满足机电管线的高度呢?一般的做法，视图生成后手动修改视图范围;好一点的，样板中设置一个调整视图范围的视图样板，统一修改(参考每日一技 1055期);今天小编就给大家介绍一种更高级的，直接从娘胎里控制，让

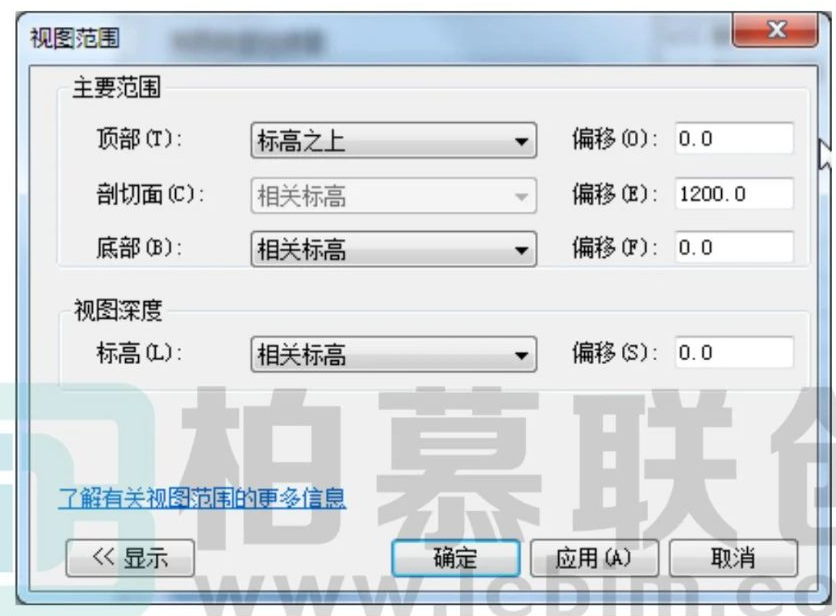

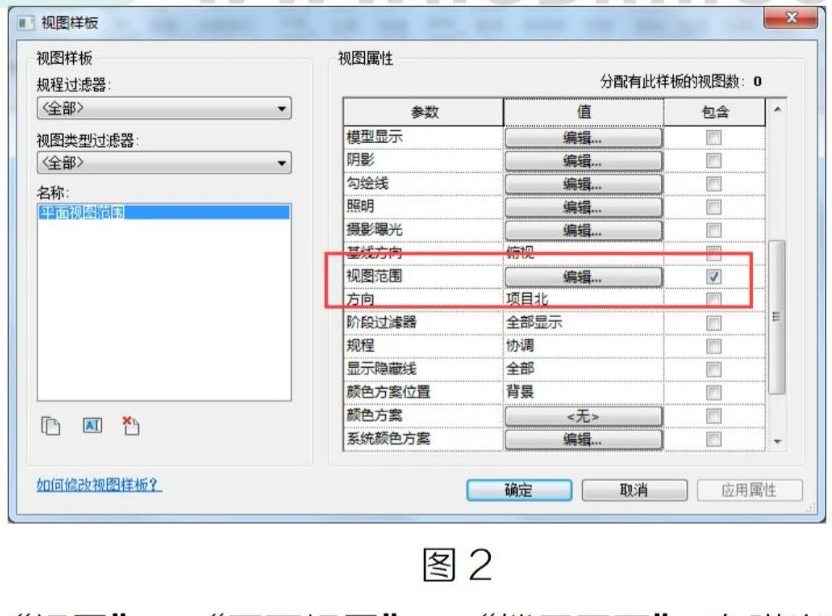

它生下来就符合要求。我们先来设定一个要求:生成的楼层平面顶部为“标高之上”底部为“相关标高”，剖切面为 1200。首先，创建一个符合我们要求的视图范围的视图样板(如命名为平面视图范围)，如图2所示，注意此视图样板只在视图范围选项公选包含。

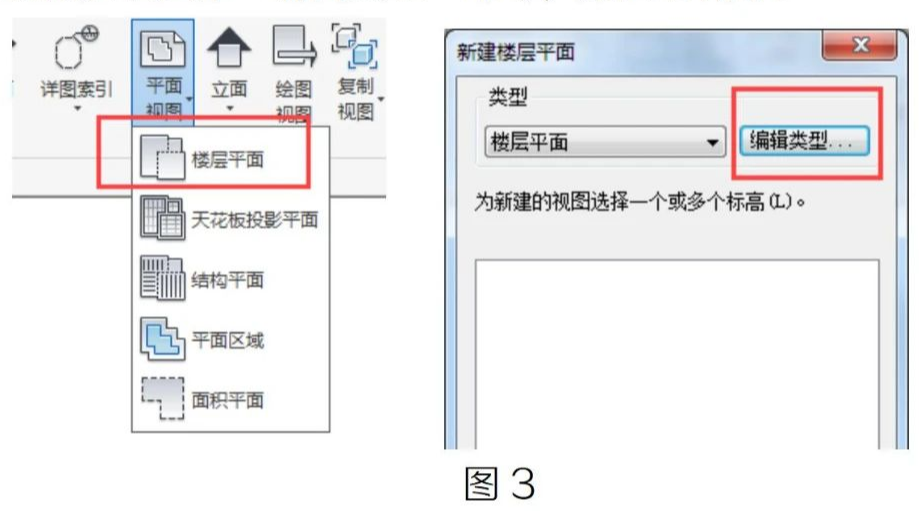

单击“视图”→“平面视图”→“楼层平面”，在弹出的新建楼层平面对话框中选择，“编辑类型”命令，如图 3 所示:

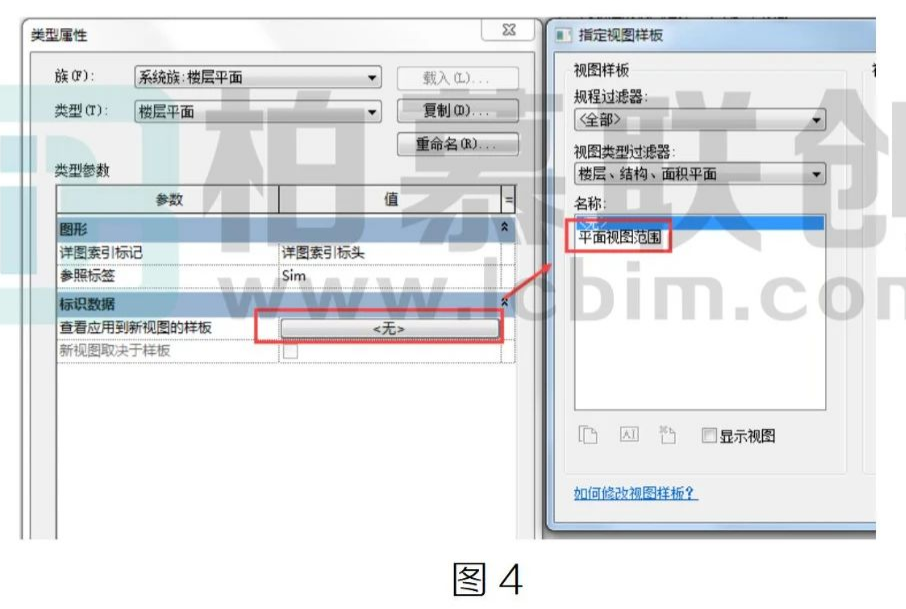

将编辑类型对话框中，查看应用到新视图的样板选项设置为刚刚创建的视图样板“平面视图范围”，如图 4 所示:
设置完成后，重新生成一个楼层平面视图，查看该视图的视图范围，即为我们预设的范围了!
