BIM教程 | Revit中如何利用模型线绘制图形的图文教程

发布于:2025-07-24 15:13:13
222人 分享

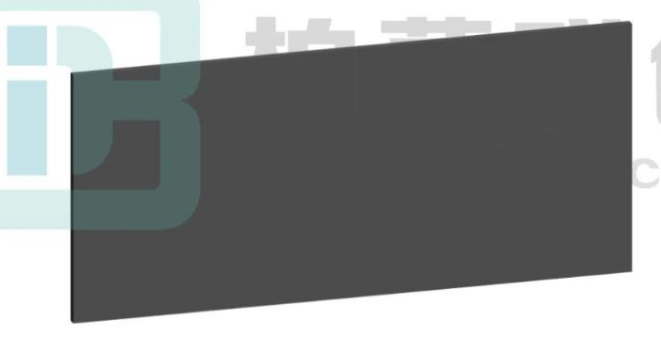

1.首先我们要绘制一面墙体,并确认长宽可以容纳我们所需绘制的图形,如图:

腿腿教学网-BIM教程 | Revit中如何利用模型线绘制图形的图文教程

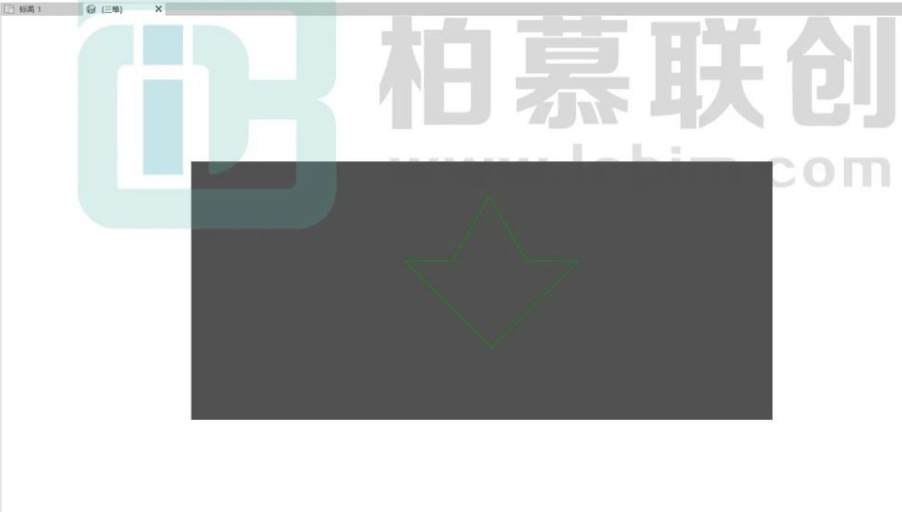

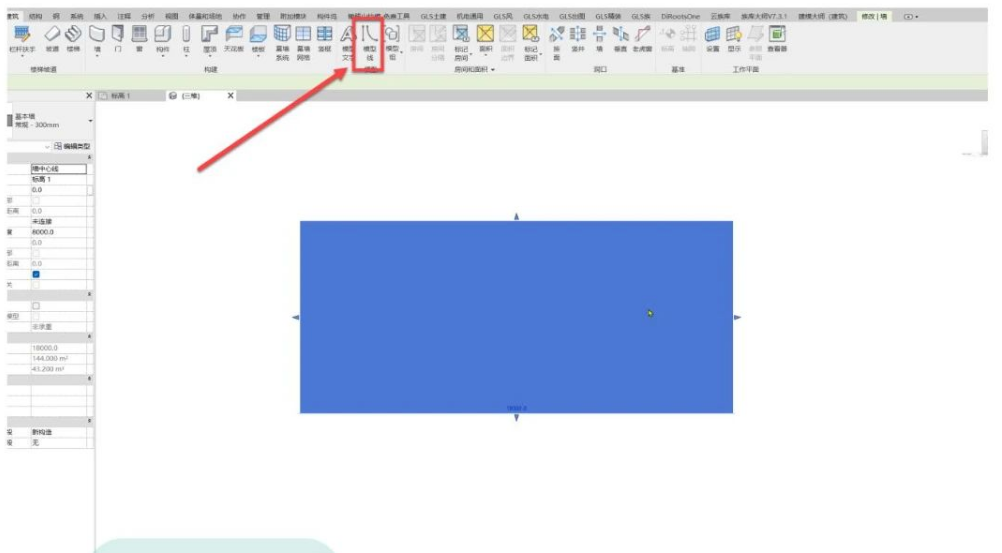

2.三维视图中,在墙体上利用模型线绘制出自己需要的形状如图

腿腿教学网-BIM教程 | Revit中如何利用模型线绘制图形的图文教程腿腿教学网-BIM教程 | Revit中如何利用模型线绘制图形的图文教程

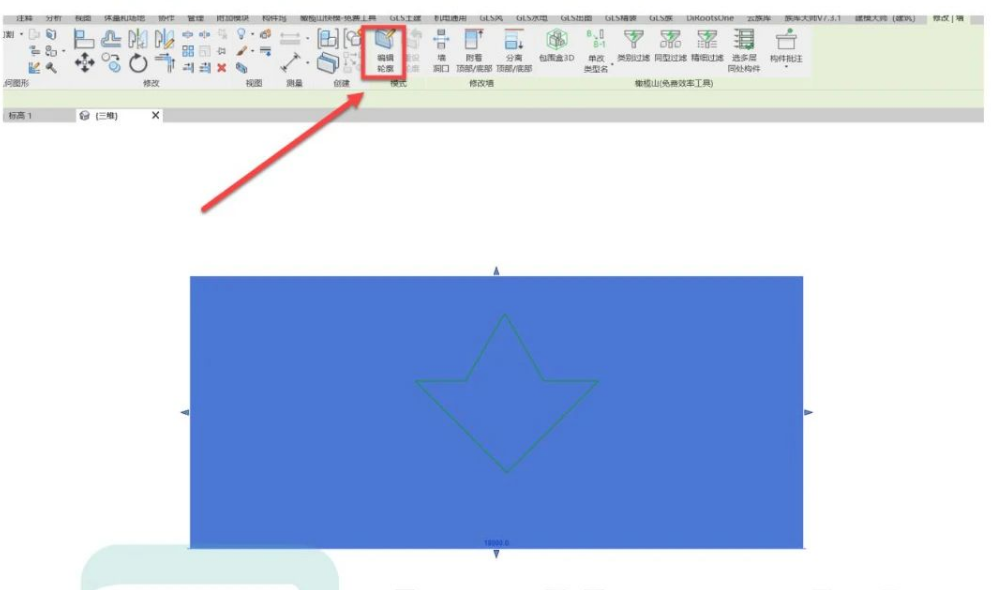

3.绘制完模型线后,选中墙体,点击编辑轮廓

腿腿教学网-BIM教程 | Revit中如何利用模型线绘制图形的图文教程

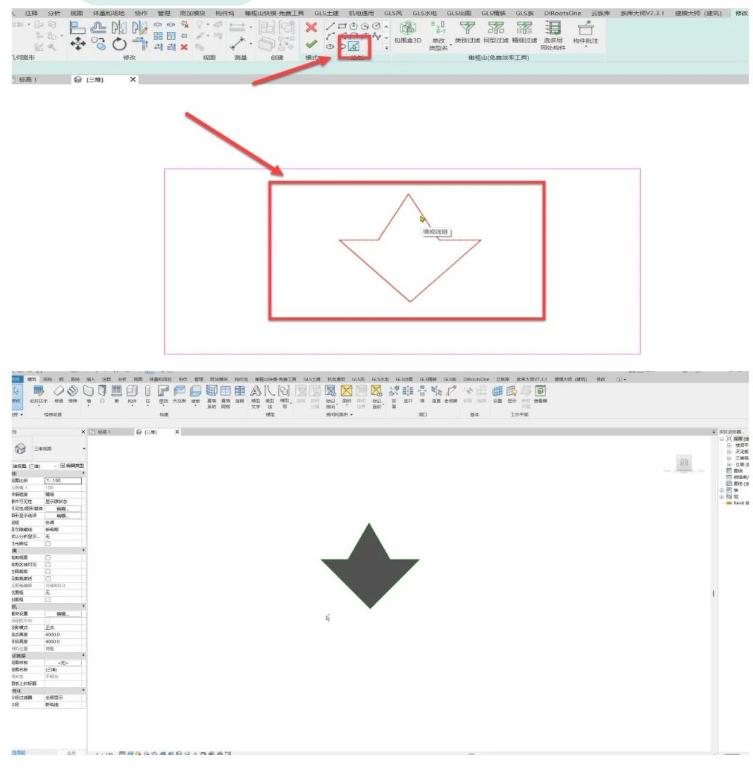

4:选择拾取线命令,拾取刚刚绘制好的模型线,最后删除外轮柏莫联创CDII.COI点击完成即可:

腿腿教学网-BIM教程 | Revit中如何利用模型线绘制图形的图文教程

转载请注明来源本文地址:https://m.tuituisoft/bim/250085.html
