Revt 中的管线剖面，是我们经常用于表达多层管线位置的一种视图，清晰明了，大家甚是喜欢。

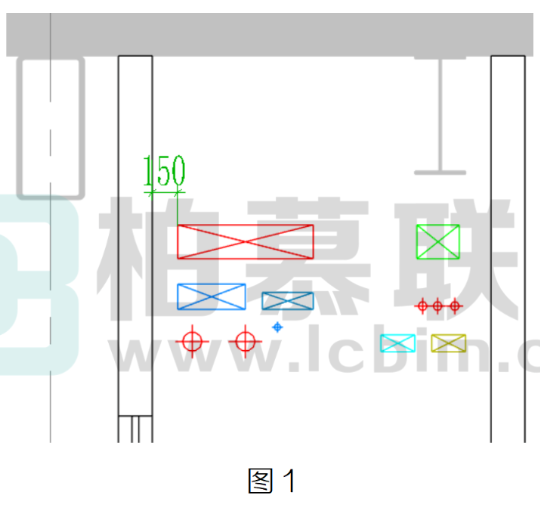

剖面中，系统会默认给管线(管道、桥架、风管)的截面一些符号，如图1所示，风管、桥架为交叉线，管道为十字线:

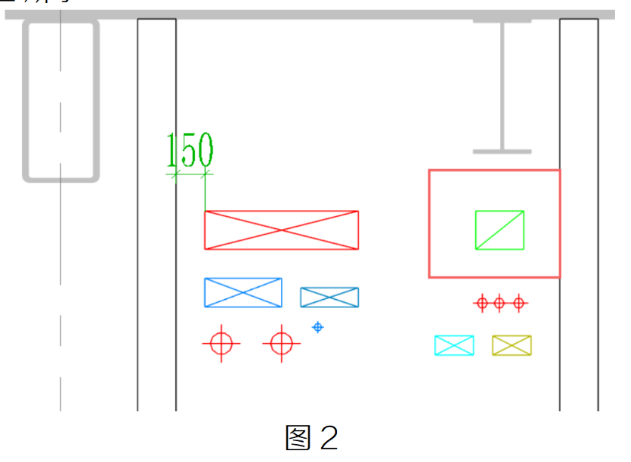

关于剖面管线的显示符号，大家的喜好或者标准不甚统一。比如有些单位选择使用默认的显示，有些单位喜欢截面空空，没有任何号，有些单位又倾向于风管与桥架区分解，桥架用交叉线，风管用斜线，如图2所示:
当然，什么样的选择我们这里不做统一，我们来说一下如何设置风管的截面样式(注意，这个设置是以系统为单位的，不是针对某类型分管，也不是整个项目的风管)。

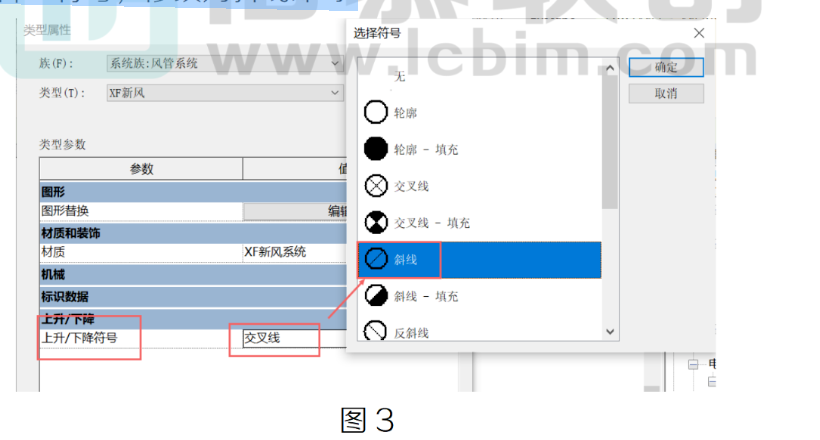

进入某一个风管系统的类型属性对话框，如图3所示，找到“上升/下降”符号，修改为斜线即可:
