在出图时，我们通常需要将出图的视图比例进行统一设置。这时创建一个仅定义视图比例的视图样板，可批量处理此问题。

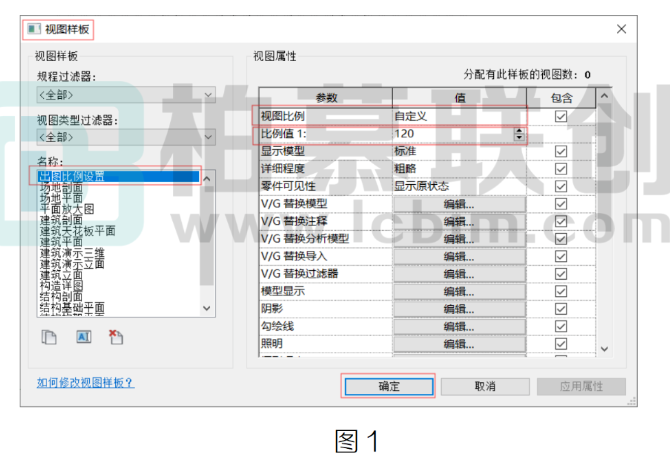

将视图样板批量用于图纸上的所有视图的步骤如下:首先在视图样板管理面板下新建视图样板“出图比例设置”，并为其定义比例，单击确定完成视图样板制作，如图1所示。

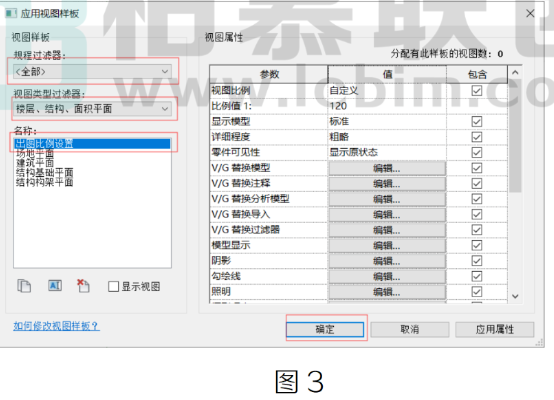

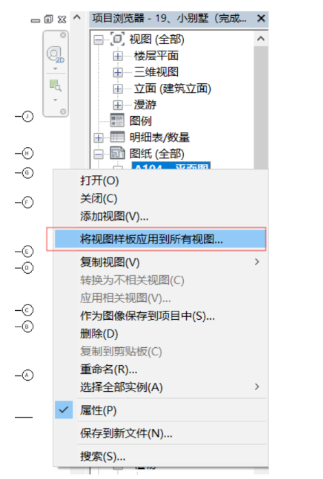

然后在“项目浏览器”中，右键单击图纸视图名称，然后单击“将视图样板应用到所有视图”，如图 2所示。在“应用视图样板”对话框的“视图样板”下，使用规程过滤器和视图类型过滤器来限制视图样板的列表，在“名称”列表中，选择要应用的视图样板“出图比例设置”，单击确定进行应用，如图3所示。
注:视图比例样板的设置仅适用于未由指定的样板定义的视图设置。如果图纸上的任何视图具有指定的视图样板，将显示一条消息询问是否要将选定样板局部应用于视图。单击“是”，以应用选定视图样板中不是由指定的视图样板控制的属性。单击“否”退出该消息并返回到“应用视图样板”对话框，而不应用视图样板属性。
