BIM教程 | Revit管道放置阀件出错怎么办图文教程

发布于:2025-07-23 10:49:12
185人 分享

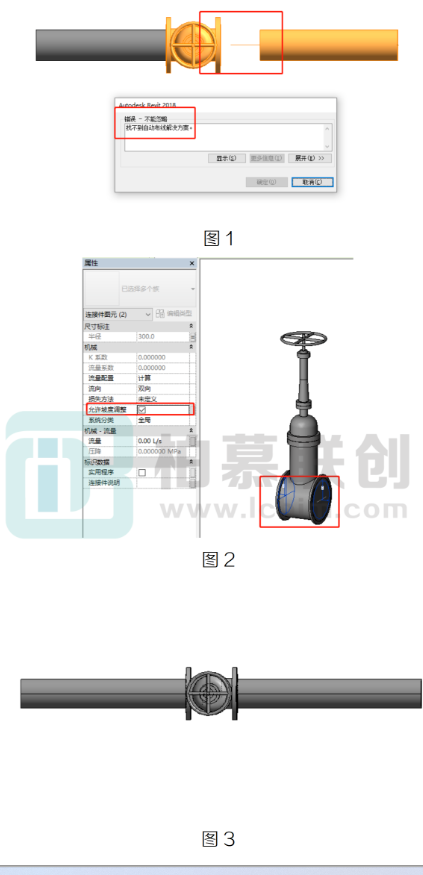

通常我们绘制完带坡度的管道后直接放置管路附件即可,不过在某些特殊情况下,需要在放置管路附件后再沿着管路附件绘制有坡的管道,这时会报错(如图1),这里有一个新的解决办法。

首先双击进入管路附件族编辑界面,然后选中其连接件,在左侧属性栏勾选允许坡度调整(如图2),最后再会到项自中就添加有坡度管道时就不会报错了(如图3)

腿腿教学网-BIM教程 | Revit管道放置阀件出错怎么办图文教程
