我们在建筑模型当中会有一些斜墙的绘制，而斜墙绘制一直是、大难题。我们也研究过斜墙的绘制方式(参考第 1144 期每日一技 )。自 Revit2021 解始,斜墙绘制有了新的方式,我们先绘制一面墙然后看到属性栏，相比于之前的版本多了一个横截面的选项卡。如图1所示:

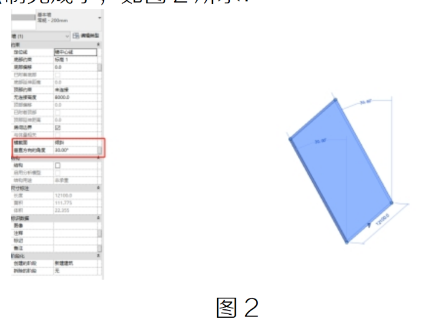

我们需要将横截面调整为倾斜，此时下方出现一个新的选项卡白垂直方向的角度，我们只需要将角度设置为我们需要的角度即可，面斜墙就绘制完成了，如图2所示:
