导入 CAD 的优点
1、在机电出图时需载入建筑底图并设置为灰色。可在导入后使用 VV 快捷键，打解“可见性图形”面板，在导人的类别里设置线型颜色，如图1所示。
2、导人后可以对其进行分解,使 CAD 的线或者文字直接变为 Revit中的线或文字，如图 2所示。

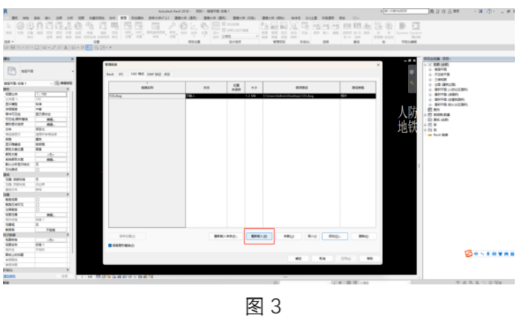

导入 CAD 的缺点导入的 CAD 无法进行原位替换，CAD 有变化后需要重新导人，才可完成替换。链接 CAD 的优点可以将 CAD 文件一键进行替换，CAD 文件更新后，点击“管选项卡下的“管理链接”命令，弹出对话框后，点击“CAD 格式”，选择链接的 CAD 图纸，点击“重新载入”命令即可替换更新后的图纸。
链接 CAD 的缺点
1、在 Revt 中的链接 CAD，无法改变颜色，无法进行分解。2、链接 CAD 后，链接的文件需要在对应的链接路径下才会显示,如果将 Revit 模型发给其他人,需把链接的 CAD 文件一起发出并且需要在新电脑上修改路径与原电脑路径一致才会显示链接的CAD 文件。
总结:
如果是多人协作模型或做为底图使用建议使用导入 CAD
如果是使用插件翻模或 CAD 底图会有变更建议使用链接 CAD
