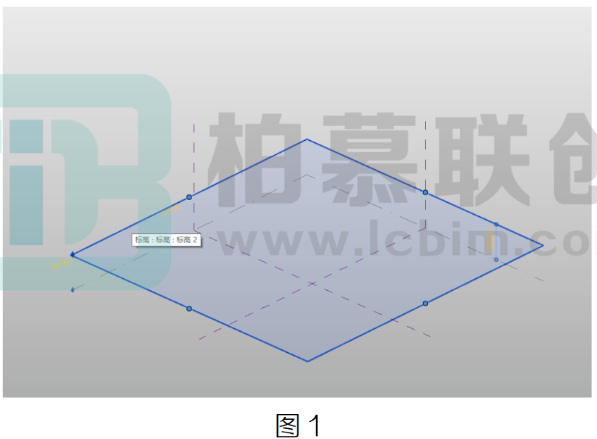

1、新建“新概念体量-公制体量”，在创建选项卡下，选择标高,新建一个标高 2。如图 1

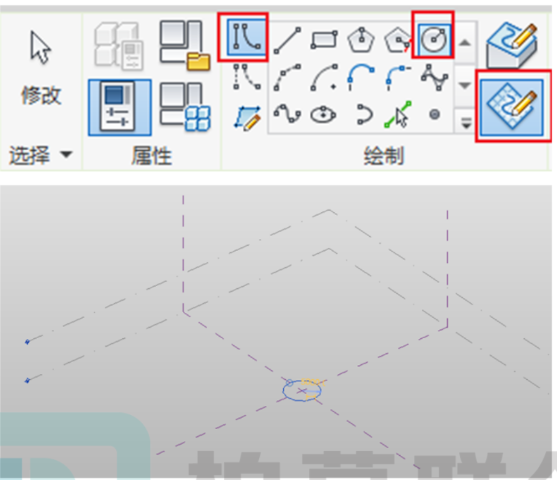

2、选择标高1平面，在创建选项卡下，使用模型线在平面上绘制一个半径为 5000 的圆。如图 2

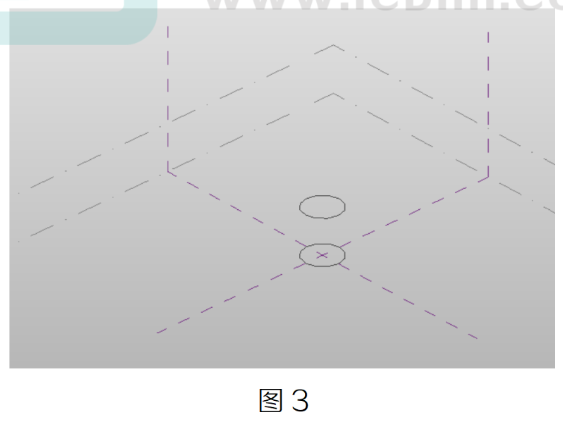

3、选择标高 2，重复第二步操作。如图 3

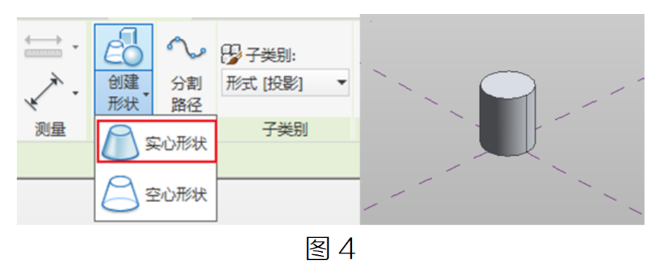

4、同时选中创建好的线条，在创建形状下，创建实心形状

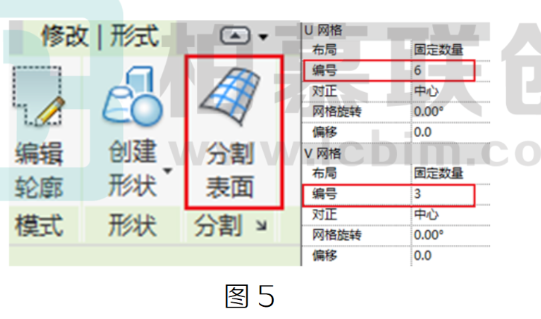

5、选择所生成的圆桂体侧表面，在“修改形式”下，点击分割表面，在属性面板下将 U 网格编号设置为 6，V 网格设置为 3。如图5

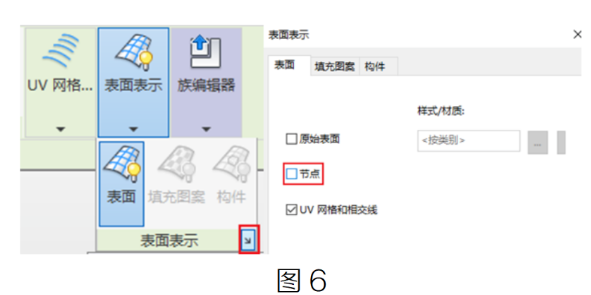

6、选择分割过后的表面，在右上角选择“表面显示”，勾选节点。如图 6

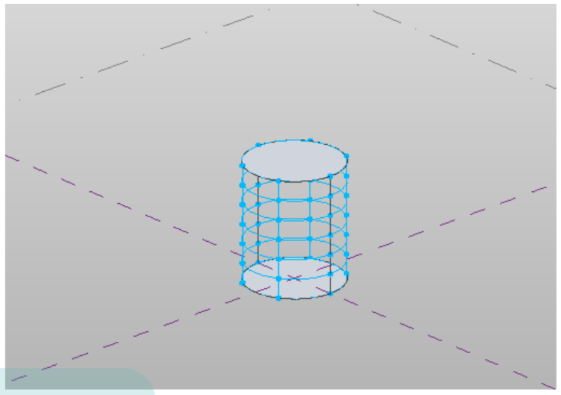

7、分割完表面后，如图7所示。

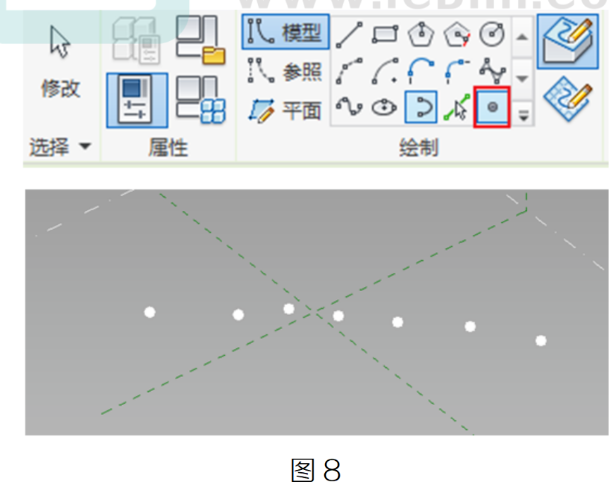

8、新建一个“自适应公制常规模型”，选择标高1平面，然后在创建选项卡下，选择点图元并按顺序任意放置7个点。如图8

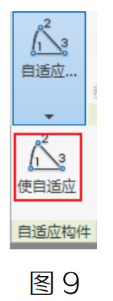

9、选中7个点图元，使自适应。如图 9

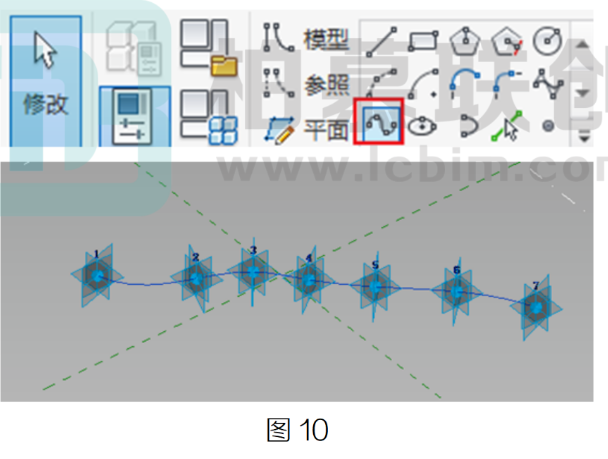

10、选中7个自适应点，，在创建选项卡下，使用样条曲线将7个自适应点连接起来。如图 10

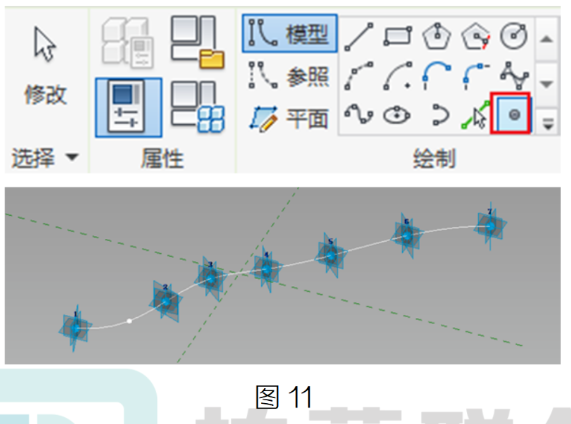

11、在创建选项卡下，选择点图元，放置于7个自适应点所连接成的路径上。如图 11

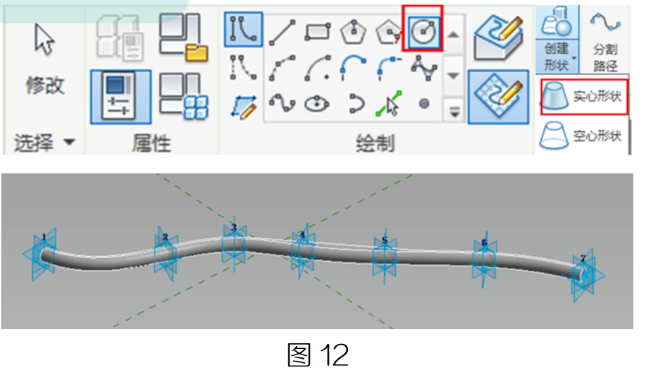

12、选择刚刚放置的点图元，在创建选项卡下，选择模型线下的圆形，绘制一个合适半径的圆形，再将圆形轮廓和路径同时选中，创建实心形状。如图 12

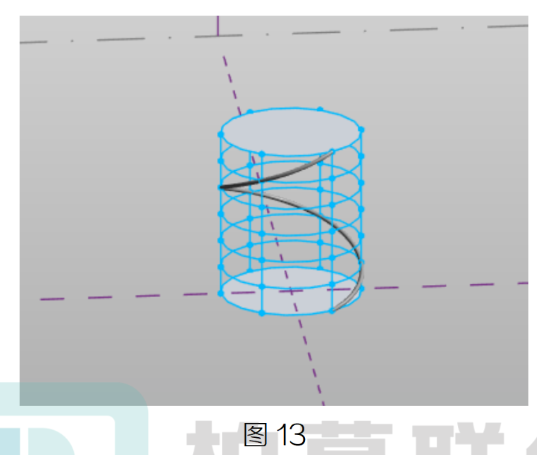

13、将自适应族载入之前绘制的体量中，然后依次连接节点，创建第一条螺旋线。如图 13

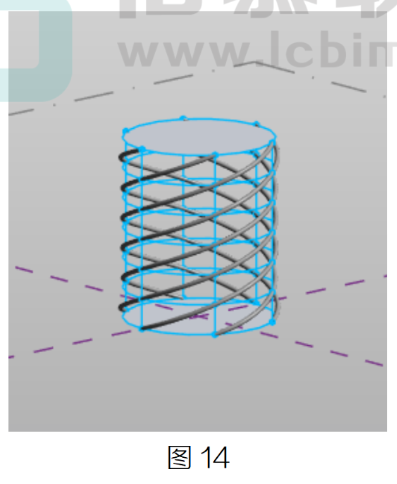

14.重复第 13 步的操作继续绘制剩余的螺旋线。如图 14
