当我们在项目中，如果遇到需要绘制线管或者预应力钢束这种在横向和纵向都有弧线的形体时，通常的族很难精准的定位出弧形角度，这时候我们可以直接用体量绘制。

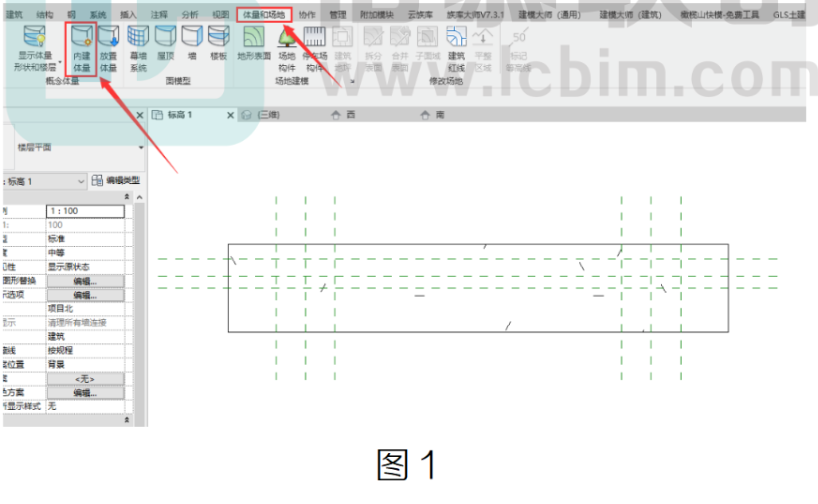

首先我们将需要放置点的位置通过参照平面标识出来，如图1 所示。

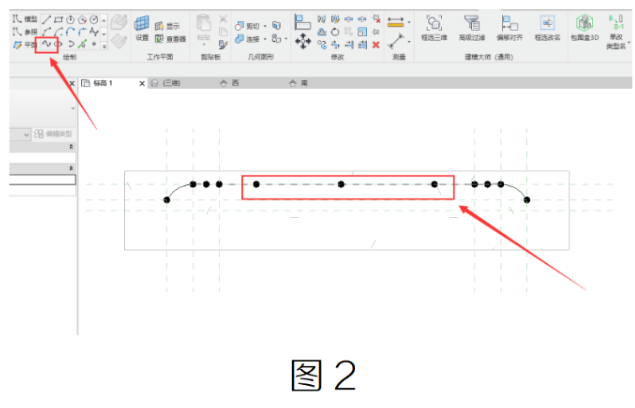

接下来我们进入体量编辑界面在标记好的位置上放置点，为了过渡合理，可以在关键点之外的位置额外放置几个点，然后选中所有点，点击样条曲线连接，如图2所示。

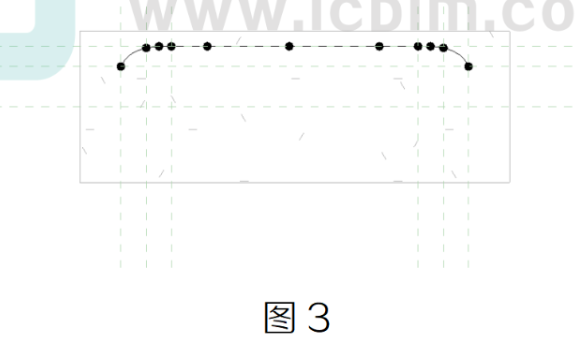

然后，我们切换到立面视图，将纵向的曲线按照需要调整好如图 3 所示。

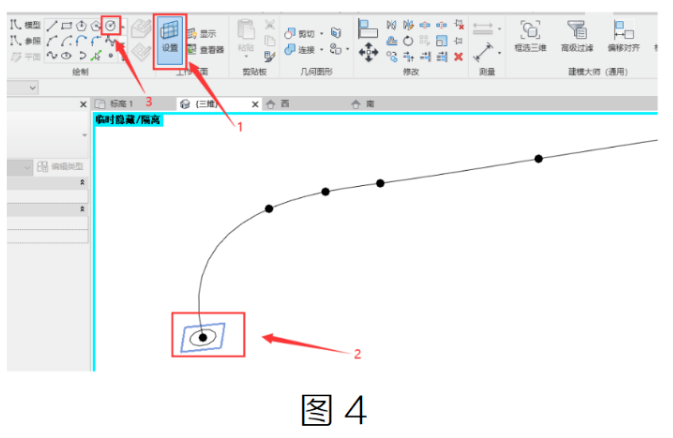

下一步，我们在三维视图中，选择第一个点作为参照平面，绘制一根线管，如图 4 所示。

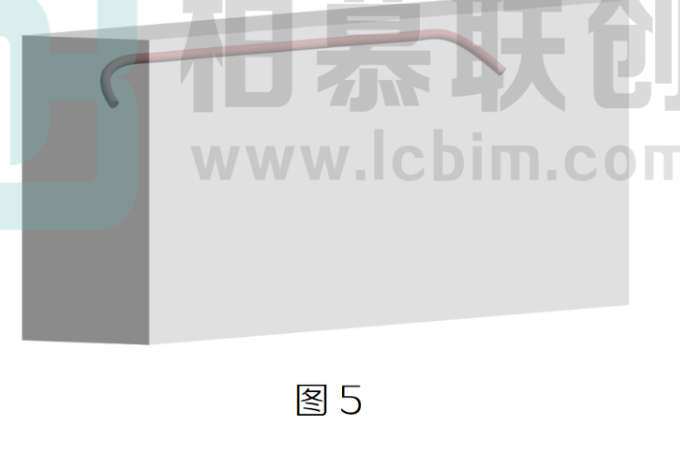

最后，我们调整好需要的材质，完成体量。这样，一个横向纵向都有弧度的线管就做好了，如图 5所示。
