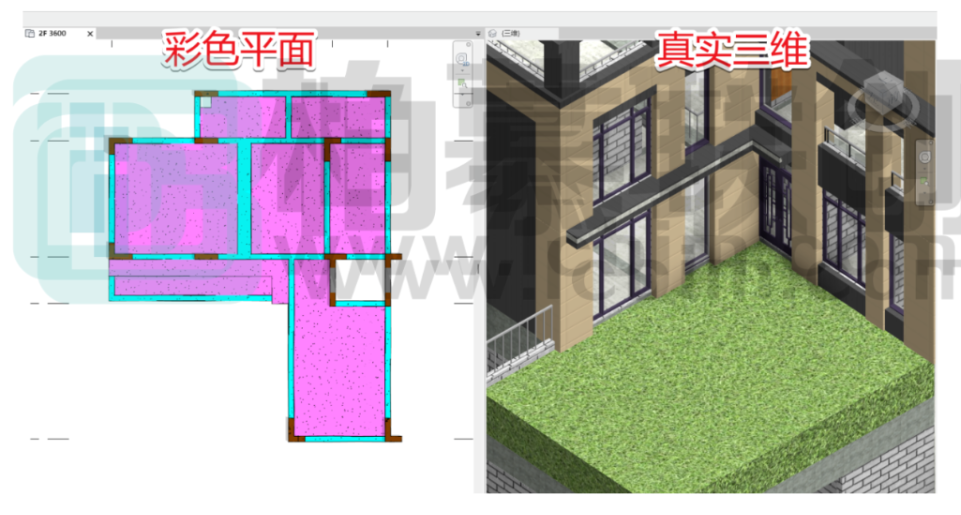

众所周知，Revit 中可以给模型构件添加表面颜色，也可以添加纹理材质贴图。
如果我们要出彩色二维图纸，一般使用表面颜色填充，通过颜色区分存不同的构件。
如果我们要出三维模型展示图，一般使用纹理材质贴图，表达型的真实材质效果。
但在不久前，我找到一份国外团队制作的项目图纸。
他们的彩色二维图纸里，构件表面除了填了颜色，还保留了一部分纹理图案，显得更有质感。
我问他们:你们这样做，是不小心，还是故意的。

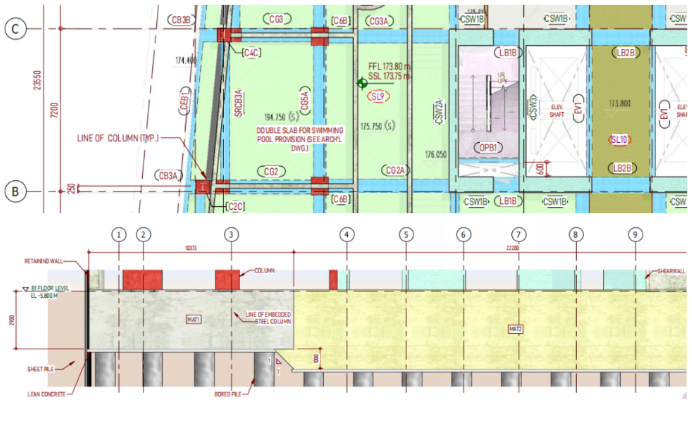

他们很自信的说:是故意的。以下是他们的图纸效果，有点手绘的感觉:
出于好奇(闲得慌 )，我问他们要了他们的模型，好好研究了一创总算摸索出一点点窍门。花了我整整 30 秒的时候
设置过程分两个阶段
1、材质设置
2、视图设置

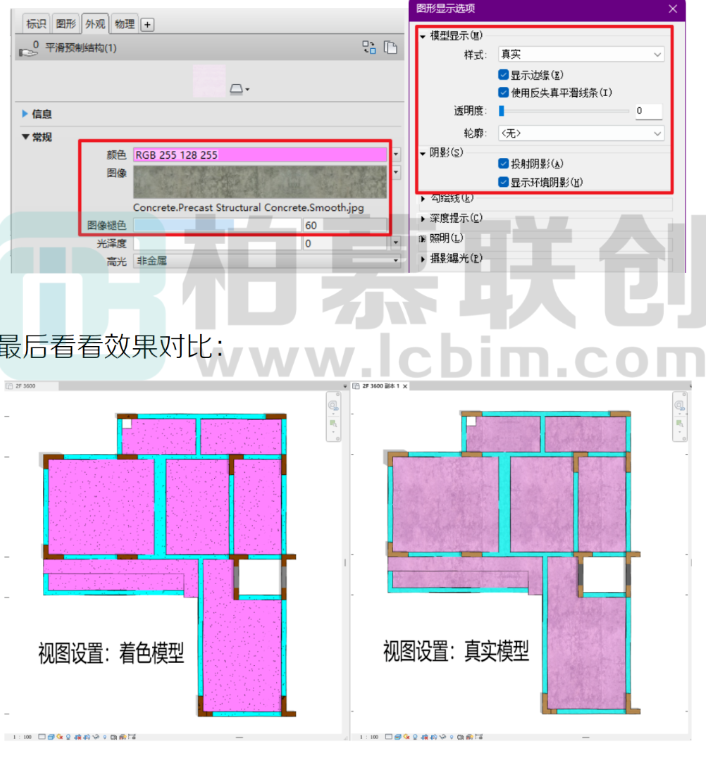

先说材质设置:在材质管理去里，现在模型使用到的材质，进入“外观”界面。给材质添加合适的颜色、图像。最后，把图像褪色参数，设置在 40~60 之间，那么材质就能同时保留颜色填充与纹理。
(由于 Revit 自动的材料类型较多，不同类型的材质参数也有所不同，有些材质类型是无法这样设置的，遇到这种情况，可以手动替换一下材质类型。)
在说视图设置:
在“图形显示选项”里，把样式设置为真实，勾选使用反失真平滑线条。阴影设置，全部勾选上。
其他设置根据个人需要。
小结一下:这种材质设置方式，确实能提高二维彩色图纸的质感，但很挑场景。
结构图纸、建筑图纸都可以。管综图纸没必要。这个主要还是看各自的需求。
最大的缺点:
占用了真实显示。由于材质的真实显示保留了颜色，导致模型无法直接用于渲染效果图。
如果你使用 Enscape 这种实时与 Revit 联动的渲染器，直接玩完，必须重新设置材质。如果你使用 Lumion，TW 这类分离式渲染器，那影响不大。
