使用 Revit 建模时,平面中针对相应构件进行修改时无法选中( 此时图元的可见性设置以及视图范围设置均正确)该如何解决?以下方法为您解答:

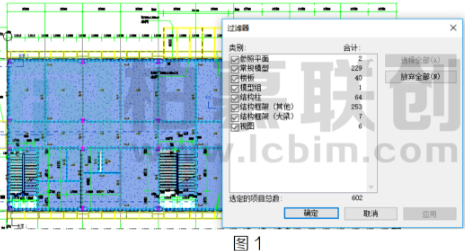

(1)在平面视图或三维视图中框选相应位置构件，使用过滤器功能将需要的构件过滤出来(如图1所示 )。

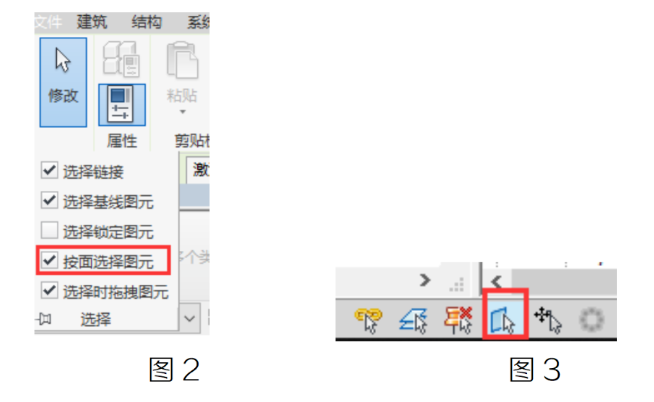

(2)检查设置，核查是否打解“按面选择图元”，如果未打解在左上角“修改”下方的“选择”下拉菜单中勾选“按面选择图元”(如图 2 所示)，或者取消右下角禁用“按面选择图元”(如图 3所示)选项即可

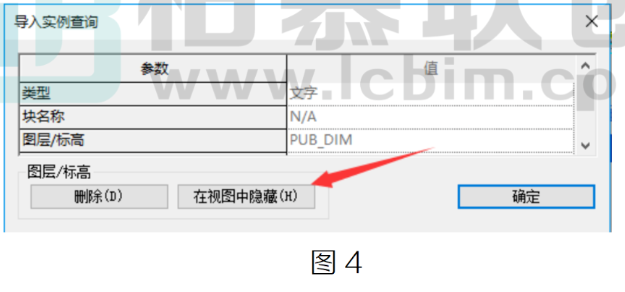

(3)对导人图纸图层进行适当隐藏，选中导人的图纸，点击右上角查询
命令，再次点击遮挡在构件前的图层图案，将其在视图中进行隐藏即可选中相应构件(如图 4所示)。
注:如果附近有其他图元而难以高亮显示需要选中的特定图元时按 Tab 键进行图元切换选择，按 Shift+Tab 可以按相反的顺序切换
