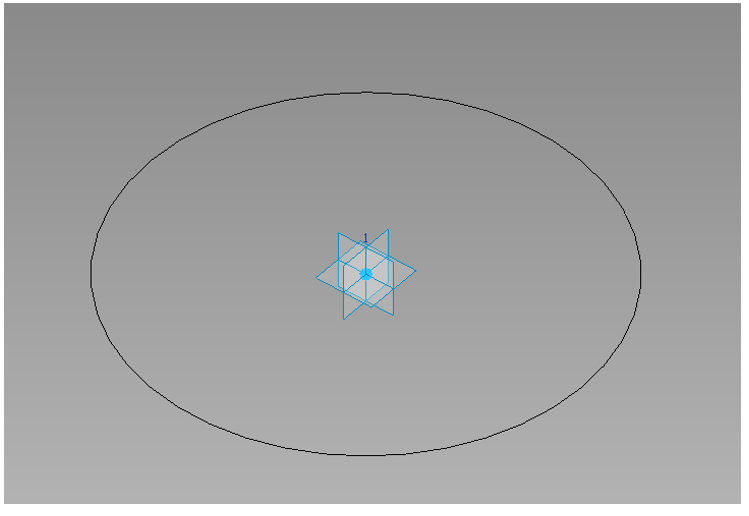

01. 点击“文件”选项卡——“新建”——族，在弹出来的对话框中，选择“自适应公制常规模型”，点击“打解”按钮，即可创建一个族。使用 “点图元”绘制一个点，点击“使自适应”，使它成为自适应点。选择 “设置工作平面”，将xy平面设置成工作平面，选择 “圆”以自适应点为圆心，绘制一个半径为1500mm的圆，如图3.6.2-1所示。
图3.6.2-1

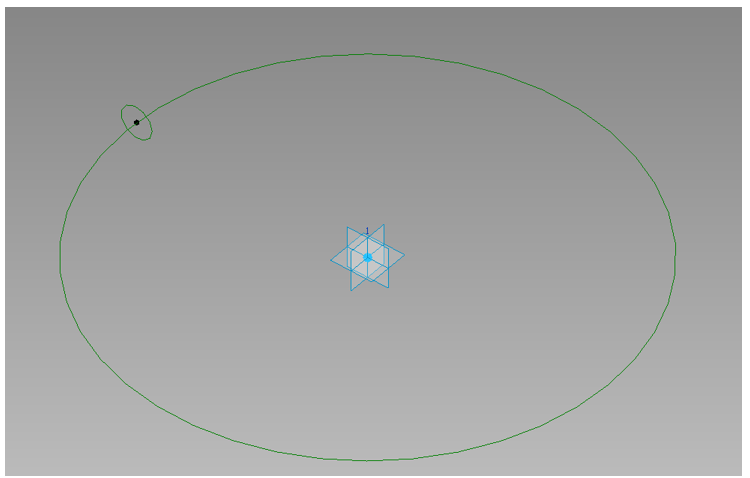

02. 使用 “点图元”在圆上放置一个点，选中该点后设置yz平面为工作平面再绘制一个小圆。选择两个圆的 “模型线”勾选是“参照线”
，将模型线转换为参照线。如图3.6.2-2所示。
图3.6.2-2

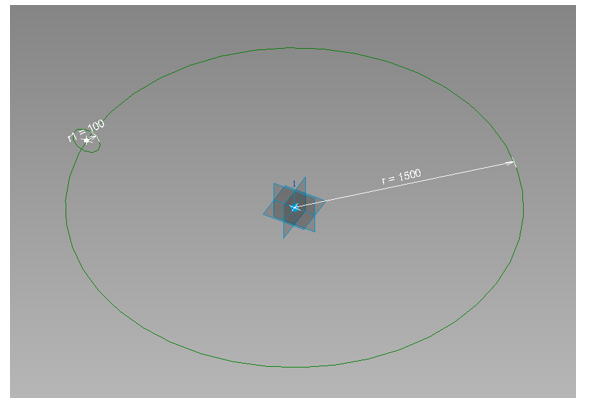

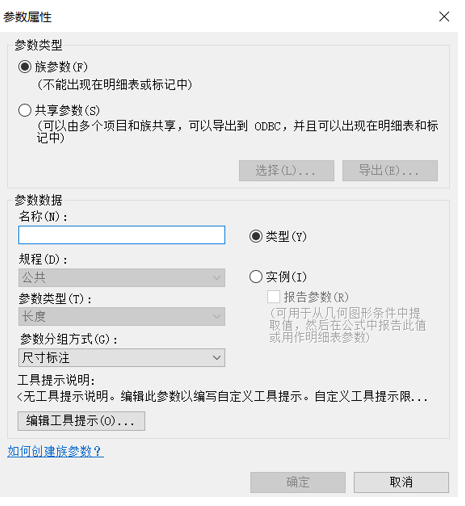

03. 分别对两个圆的半径进行标注。选中“标注”——在“标签尺寸标注”面板中点击“创建参数”
，接着在弹出的参数属性中分别输入名称r，r1，点击确定即可，如3.6.2-3，3.6.2-4所示。设置完参数即可用参数来控制圆环。
图3.6.2-3
图3.6.2-4

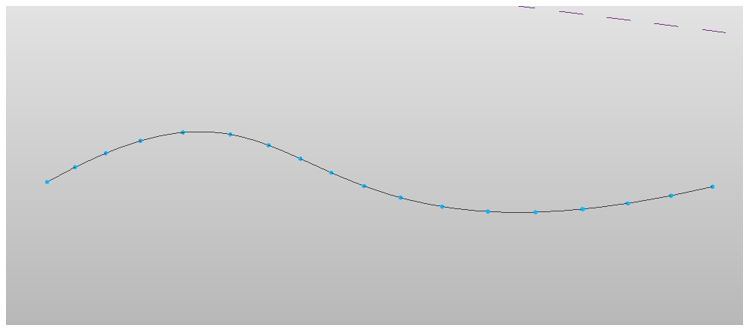

04. 点击“文件”选项卡——“新建”——（概念体量）。在弹出的新概念体量对话框中选择“公制体量.rft”族样板，点击“打解”按钮，新建概念体量模型。选择“样条曲线”任意绘制一条。选中 “绘制的曲线进行“路径分割”。在 “属性”面板——“节点”——数量，将节点数量调整到合适的数量。如图3.6.2-5所示。
图3.6.2-5

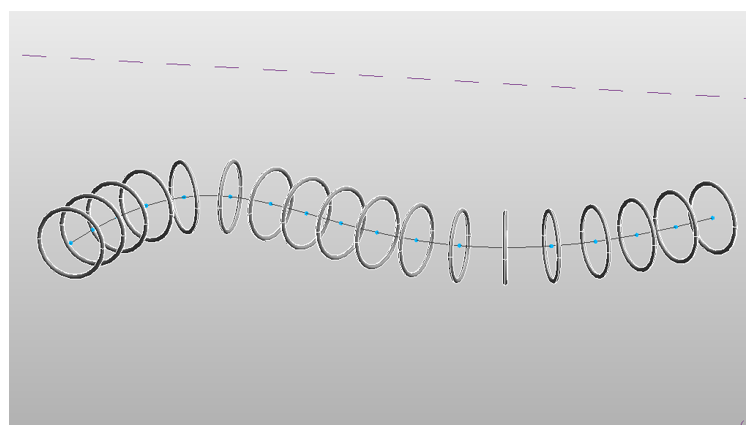

05. 在 “插入”面板中选择“载入族”，将前面绘制的圆环自适应载入。选中圆环点击“重复”。如图3.6.2-6所示,如果圆环的方向不对可以根据上节课所学进行更改。
图3.6.2-6

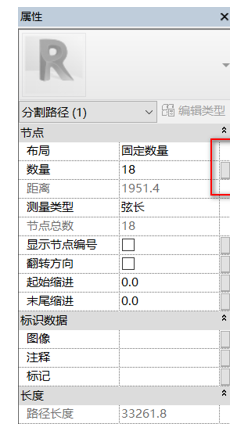

06. 点击路径，“属性”面板——“节点”——数量，点击图3.6.2-7所示位置。选择“新建参数”输入任意名称，点击确定。然后我们就可以在“族类型”中更改圆环的数量。
图3.6.2-7
