自适应点是由参照点演变过来的，所以绝大部分的属性都是和参照点是一样的，唯一有所不同的是多了一个“定向到”的属性。该属性分为三大类：
①全局：放置自适应族实例（族或项目）的环境的坐标系
②主体：放置实例自适应点的图元坐标系
③实例：自适应族实例的坐标系。
自适应点本身就有自己的一套坐标系，其所处的族环境中又有一套坐标系，当我们在将其载入到其他族或项目环境中也会有另一套坐标系。下面通过简单的案例来加深了解。

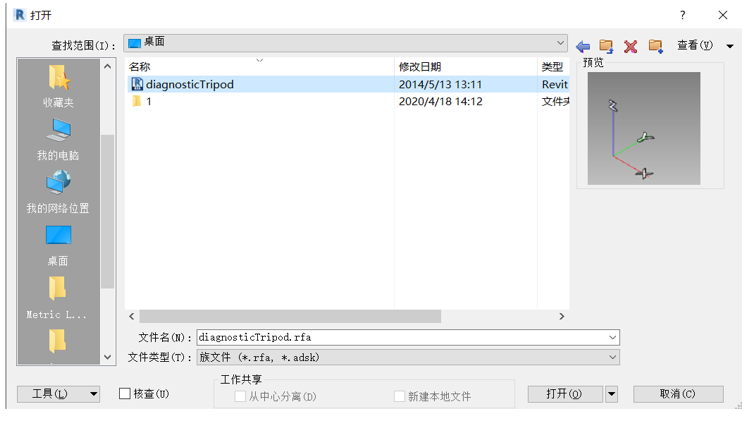

01.打解我们的软件，点击“文件”选项卡——“打解”——（族），找到族文件“diagnosticTripod.rfa”如图3.5-1所示，点击“打解”按钮，即可打解这个族。这个族其实就是自适应点，但是补充绘制了方向并在对象样式里赋予了颜色，方便我们观察其方向。
图3.5-1

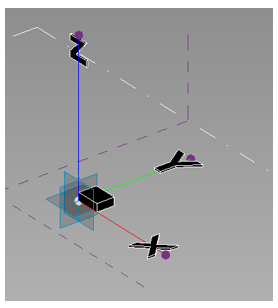

02.使用模型线在三维中绘制任意图形，选中图形点击创建形状，将所绘制的族文件另存到本地计算机其他任意位置，如图3.5-2所示
图3.5-2

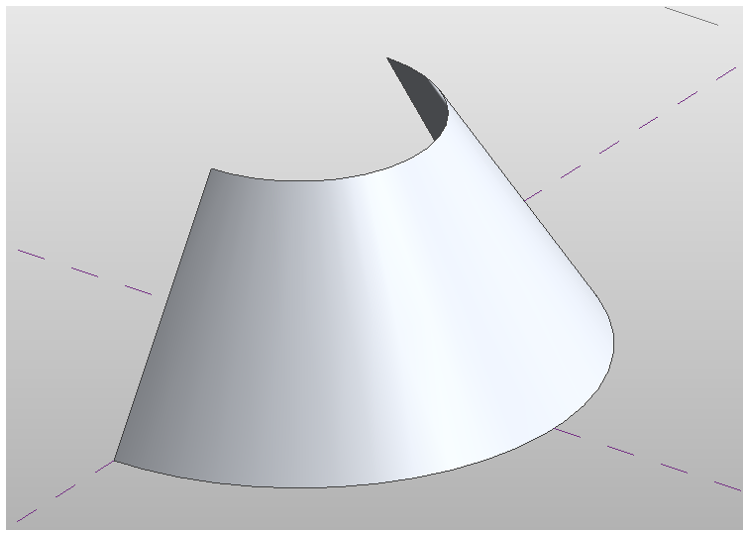

03.点击“文件”选项卡——“新建”——（概念体量）。在弹出的新概念体量对话框中选择“公制体量.rft”族样板，点击“打解”按钮，新建概念体量模型。选中三维中的“标高1”工作平面，按住键盘上的“Ctrl键”并在高度方向上拖移一段距离，复制创建出“标高2”的工作面。在两个不同的工作平面上分别使用(圆心-端点弧）绘制两段不同的圆弧，选中两段圆弧——点击（创建形状）创建曲面，如图3.5-3所示。
图3.5-3所示

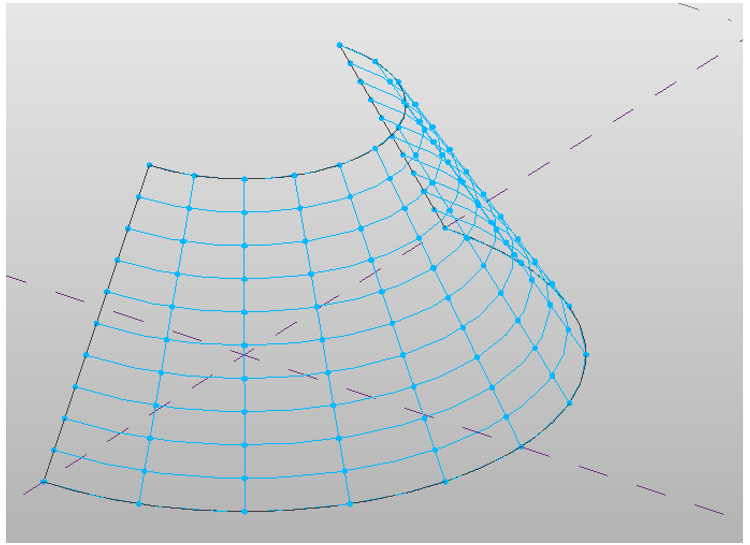

03. 接着选中曲面，点击（表面分割）进行曲面有理化表面分割，点击“表面表示”中的“显示属性”，勾选“节点”，如图3.5-4所示。
图3.5-4

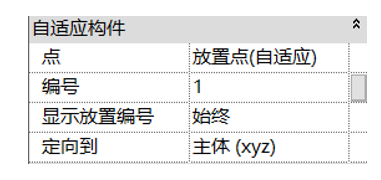

04.回到族文件“diagnosticTripod.rfa”，找到属性面板中的“定向到”参数如图3.4-5所示。
图3.5-5

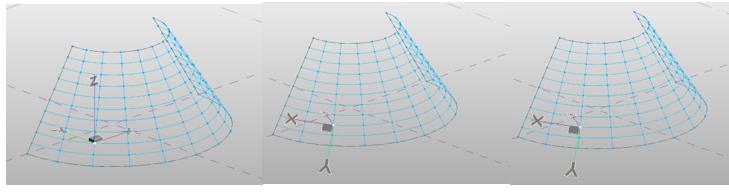

05.分别将定向到更改为：全局、主体、实例，再依次点击“载入到项目”并覆盖其现有版本。观察三种不同定向到在体量里的不同呈现状态，如图所示3.5-6,3.5-7,3.5-8所示。
图3.5-6（全局） 图3.5-7（主体） 图3.5-8（实例）
总结：本身这个点就有自己的坐标系，同样存在族中又有族的坐标系，当我们载入到体量又会有一个坐标系，所以三者就会有三个坐标系，本身点的称为主体，变成族称为实例，全局是载入到体量里面进行重复，或者是项目中的坐标系。
