自适应构建应用的原理是利用带有节点的表面或线，将自适应构件按照一定的规则进行放置然后利用重复功能，软件会根据节点和自适应构件放置规则自动判断重复形式。这里面有两个关键点其一是节点，其二是自适应构建的放置形式，这二者都很重要。软件可以根据这二者去判断他的重复形式，不同的放置方式就会有不同的重复形式。

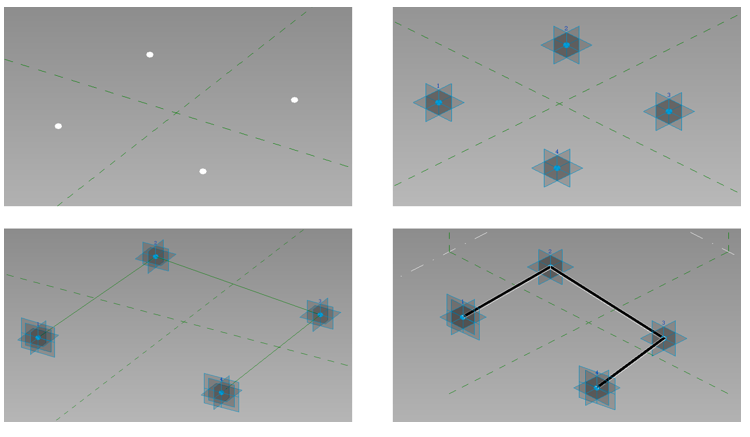

图3.3-1
如图3.3-1所示，是上一节的简单自适应构件创建的过程。首先我们创建了四个参照点，然后将四个参照点变成自适应点。之后这个自适应点在放置自适应构件时候就会变成骨架点，它相当于是骨架的支点，通过这个支点去放置自适应构建然后利用参照线去连接这四个自适应点。连接目的就是为了去创建一条路径，然后在路径上去放置一个参照点（放置参照点的目的是为了获取与该点的主体线相垂直的工作平面），在这个参照点的工作平面上绘制一个圆形轮廓。根据圆（轮廓）和这个参照线（路径），所形成的构件是圆形的杆件。当自适应点发生改变时，杆件也会发生变化时，就完成了自适应构件的绘制。

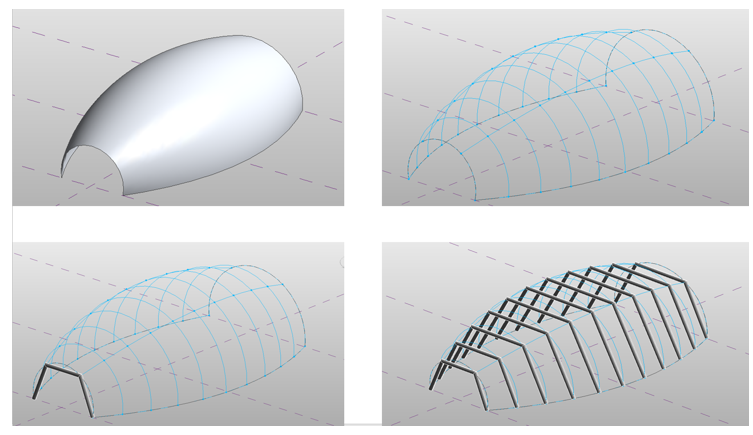

图3.3-2
如图3.3-2所示，在体量环境中创建了曲面然后将表面有理化，有理化过程中我们将其v网格设置为3块，解启表面的节点，让节点和自适应构件的节点相匹配（网格分割段数与自适应点数需严格一致）。接着在分割的路径上放置自适应构件。放置完以后，利用重复功能，根据节点和杆件的放置形式，软件会去判断并重复布置。这就是自适应构建应用的原理。
