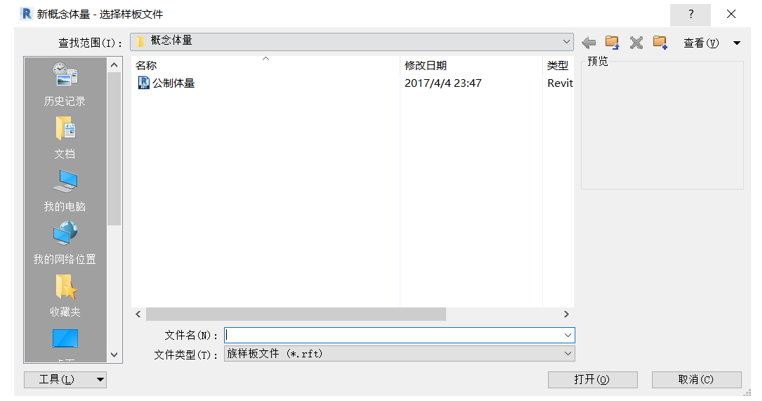

01.点击“文件”选项卡——“新建”——（概念体量）。在弹出的新概念体量对话框中选择“公制体量.rft”族样板，如图3.2.2-1所示。点击“打解”按钮，新建概念体量模型。
图3.2.2-1

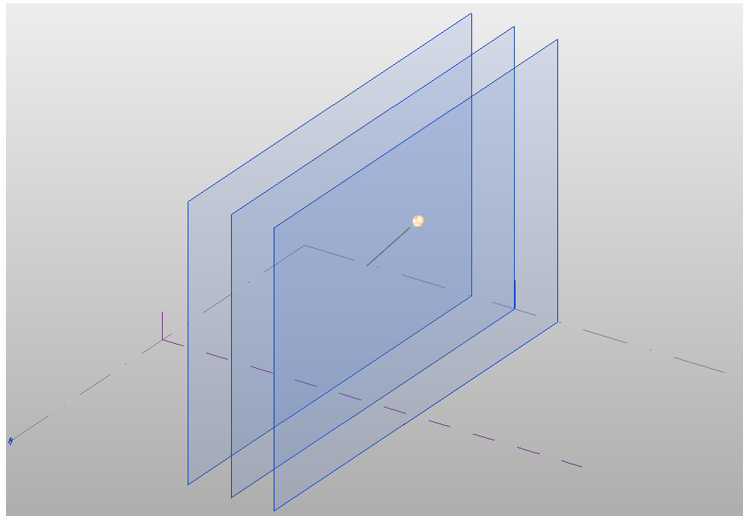

02.选择三维中的“参照平面”对其进行复制，距离大概为10米如图3.2.2-2所示
图3.2.2-2

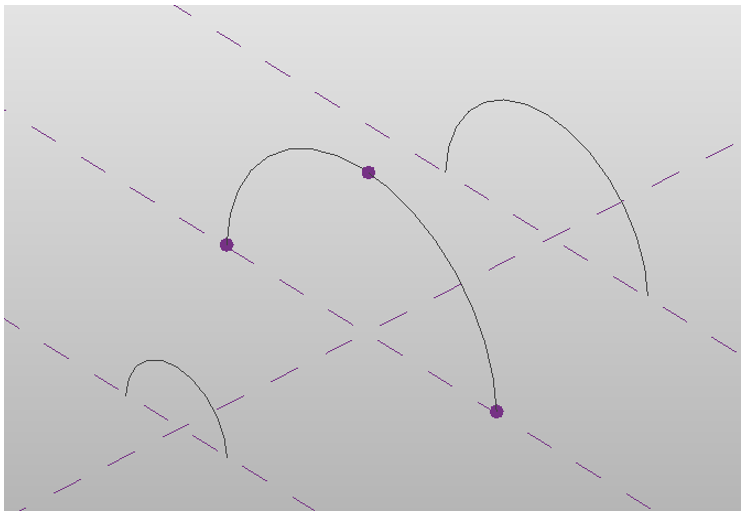

03.接下来要在三个不同的工作平面上创建不同的图形如图3.2-12所示。依次选择各工作平面，点击模型线中的（起点终点半径弧）——选择（在面上绘制）——勾选“三维捕捉”。
图3.2.2-3

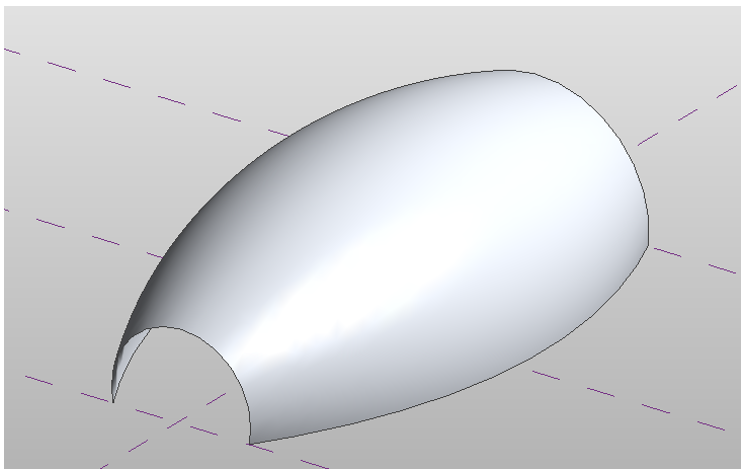

04.选中三段模型线，点击“修改”面板——点击（创建形状）。即可根据三段曲线生成如图所示的曲面，如图3.2.2-4所示。
图3.2.2-4
05.选中生成的曲面，点击（表面分割）。修改“属性”面板中V网格的编号如图3.2.2-5所示。
图3.2.2-5
06.选中图形，点击“表面表示”中的“显示属性”
勾选“节点”如图3.2.2-6所示
图3.2.2-6
07.点击“插入”面板，（载入族），载入“4点杆件自适应构件”自适应构件。

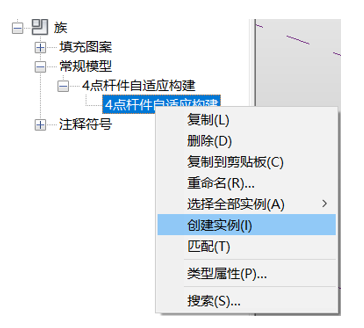

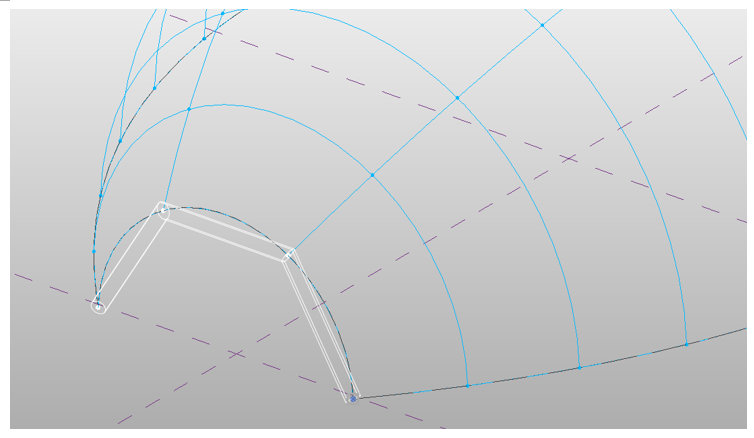

08.点击“项目浏览器”面板——“族”——“常规模型”，右键点击“载入的模型”—选择“创建实例”如下图3.2.2-7所示—选择（放置在面上），依次点击表面有理化后的分割节点如图3.2.2-8所示
图3.2.2-7
图3.2.2-8

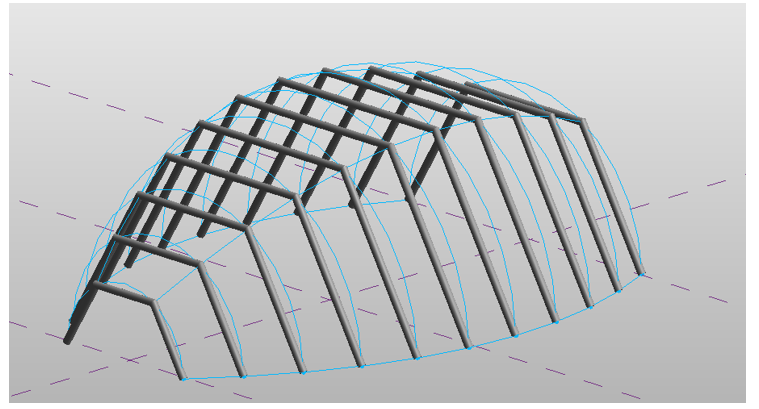

09.选中构件——点击“修改”面板（重复）。系统会沿着节点有规则的进行布置，如图3.2.2-9所示。
图3.2.2-9
