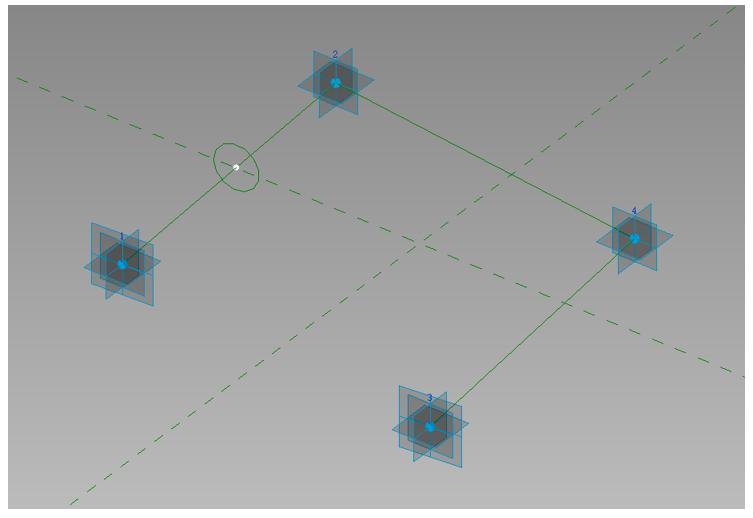

06.点击“创建”面板——选择“圆形”，在工作面上绘制杆件的圆形轮廓，如图3.2.1-5所示。[1]
图3.2.1-5

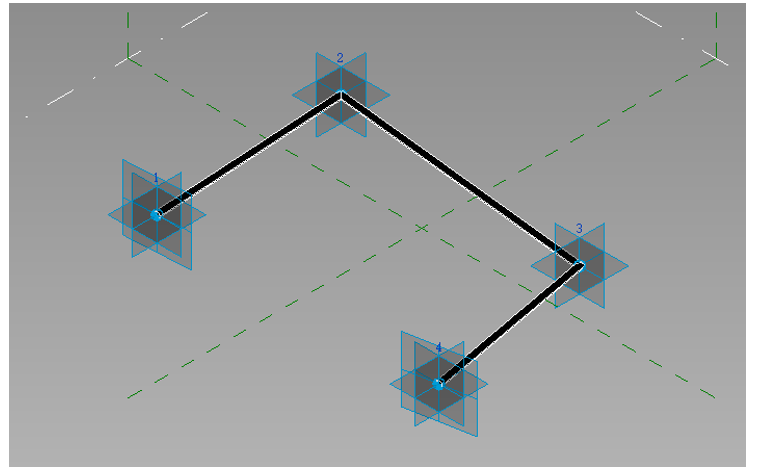

接着选择圆形轮廓和路径，保证此时轮廓与路径都处于选中状态，点击面板上的“创建形状”[2] ，即可生成如图3.2.1-6所示的模型。
图3.2.1-6

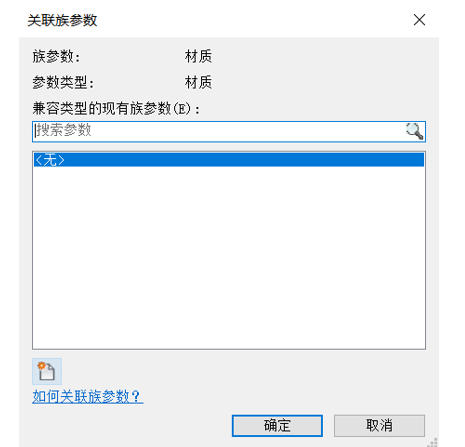

07.接下来我们给它添加材质，先选中杆件，点击属性面板中“材质”的“关联族参数”[3] 如图3.2.1-7所示，即可弹出“关联族参数”对话框如图3.2.1-8所示
图3.2.1-7
图3.2.1-8

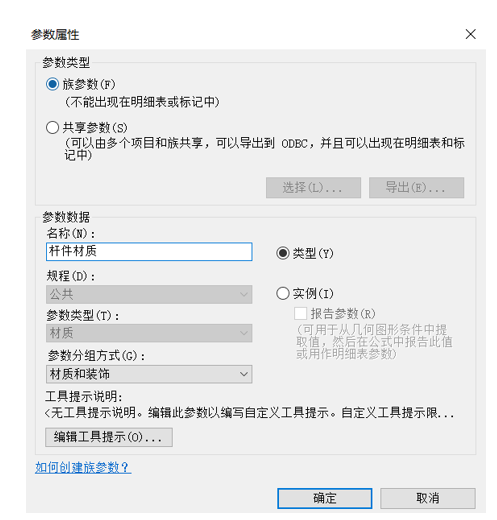

09.点击“新建参数”在弹出的参数属性对话框中的名称输入“杆件材质”如图3.2.1-9所示。最后我们点击“保存”将自适应构件命名为“4点杆件自适应构件”保存。
图3.2.1-9
