家具族-圆形餐桌
01.新建“公制家具”族。

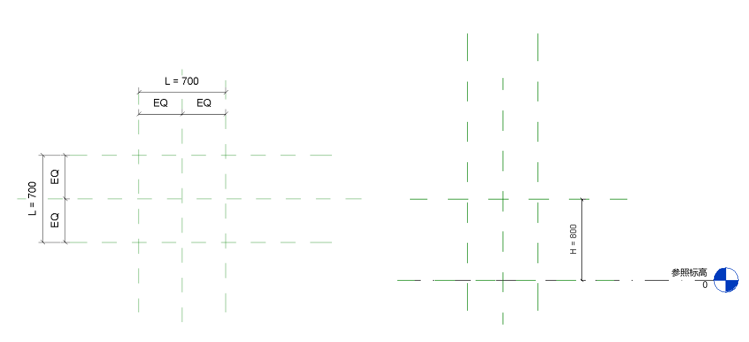

02.创建参照平面。在“参照标高”平面视图中绘制相应的参照平面，并进行“等分”和创建赋予“L”的参数标签，切换到“前”立面视图中绘制相应的参照平面，并进行“注释”和创建赋予“H”的参数标签，如图2.23-1所示。
参照标高 前立面
图2.23-1

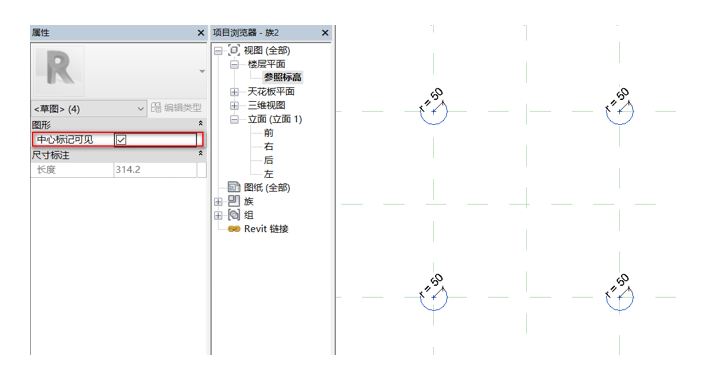

03.创建桌腿。切换到“参照标高”平面视图中，，在“创建”选项卡下点击“拉伸”进行绘制桌腿轮廓圆，勾选“中心标记可见”，依次将其圆心锁定在参照平面上，及那个圆的“临时尺寸”改成“永久尺寸”，并将其创建赋予“r”的参数标签，如图2.23-2所示。
图2.23-2

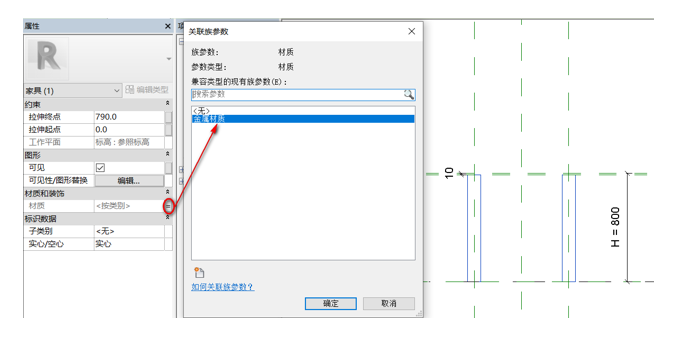

04.切换到“前”立面视图中，再创建一条参照平面，用以定位桌面板的厚度并将其“注释”和“锁定”。将桌腿调整相应的高度并“锁定”，并将其“材质”关联为“金属材质”，如图2.23-3所示。
图2.23-3
05.创建桌面板。 切换到“参照平面”平面视图中进行绘制桌面板的轮廓，将其“属性”面板下的“中心标记”勾选，并将其“锁定”在参照平面上，及将圆的“临时标注”改为“永久标注”并创建赋予“R”的参数标签，点击“完成”，如图2.23-4所示。
图2.23-4

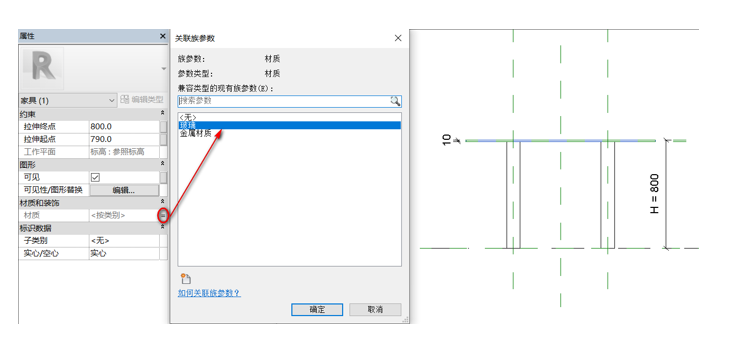

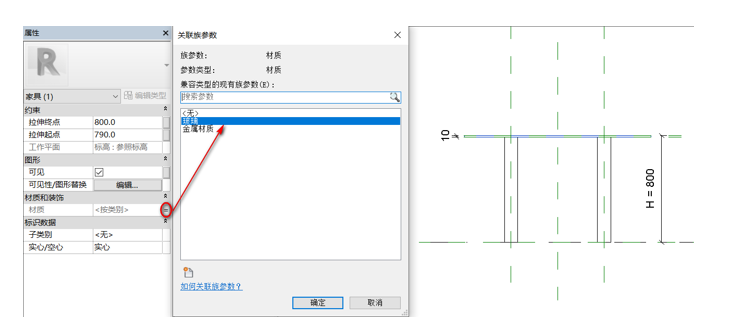

06.切换到“前”立面视图中适宜调整桌面板的厚度，并将其“锁定”在参照平面上，及创建赋予“玻璃”参数标签，如图2.23-5所示。
图2.23-5
