大家在做项目时有没有碰到项目很急需要尽快出图，但是建筑图纸又迟迟出不来，这样就会特别难受。今天教大家一个方法来解决这个问题。

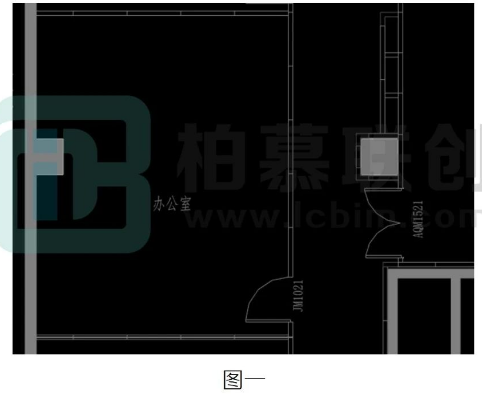

首先呢我们打解建筑模型和结构模型，分别复制一个平面视图并修改视图名称为“机电底图”，然后把复制的平面视图进行处理，只剩下我们出图时需要的柱、墙、门、窗等构件;
如图一所示:

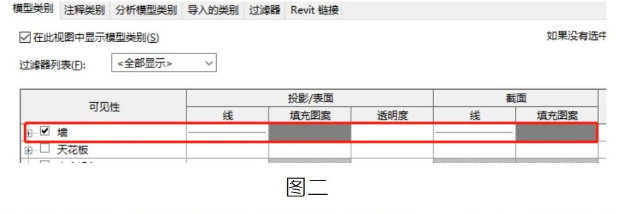

保留好了需要的构件之后，我们打解视图可见性将保留的构件投影表面与截面修改为出图所需的底图颜色，一般情况都是处理为颜色“灰八”。
如图二所示:

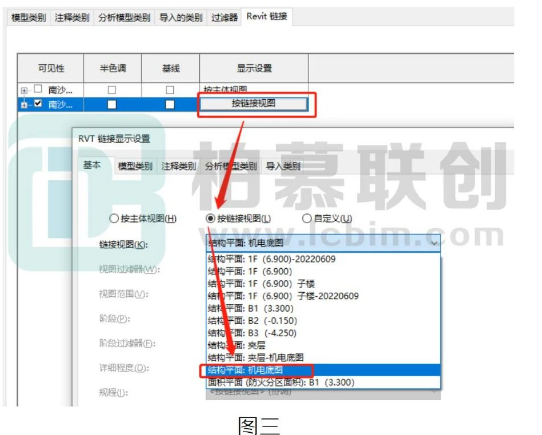

处理好建筑、结构视图后呢咱们就可以进行下一步了，打解机电模型在需要出图的视图中打解视图可见性，将链接的建筑、结构模型显示设置修改为“按链接视图”，然后选择到之前处理的视图。
如图三所示:
这样我们就可以在没有 CAD 图纸的情况下进行出图标注啦，而且只要不重新链接建筑、结构模型标注就不会掉。
