我们在项目中，在需要绘制幕墙时如果仅用手动替换嵌板或者手动分割幕墙，比较麻烦而且效率不高，我们可以提前对幕墙进行一些设置。
首先我们通过图纸先判断出整体幕墙占最大面积的材质，做好嵌板后提前整体替换，如图1所示。
接下来，继续从平面图中提取数据，将最多分隔的间距数字提前设置进网络布局中，如图 2所示。
最后将需要的竖梃也提前设置进募墙参数中，可以区分横向与竖向的竖梃造型，如图3所示。

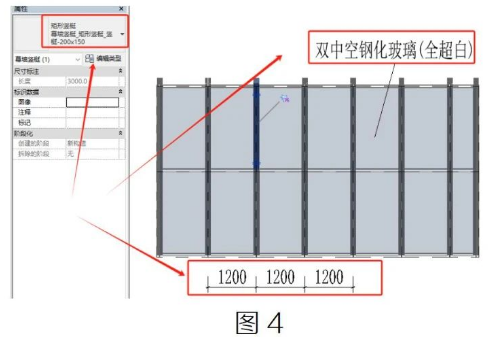

现在，我们直接绘制幕墙，就可以直接生成间隔为 1200mm 的双中空玻璃幕墙，并且竖梃为 200x150，如果有新的分割也会自动填充竖梃，如图 4所示。
