图2.22-8
09.在杆身“属性”面板下将其材质关联为“金属材质”，如图2.22-9所示。
图2.22-9
10.另外一半杆身重复操作，如图2.22-10所示。
图2.22-10

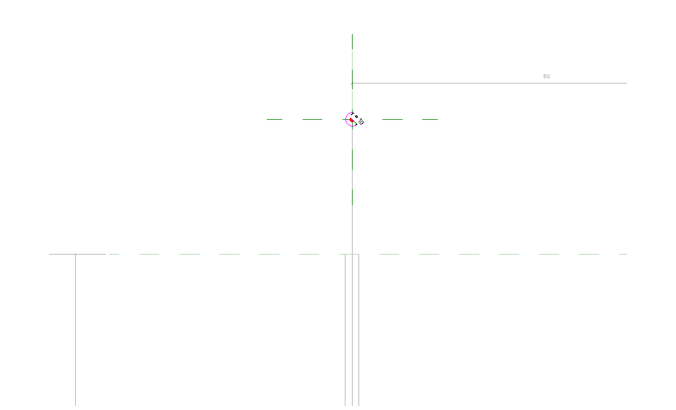

11.创建参照平面。在“参照标高”平面图中绘制相应的参照平面，用以定位顶部的位置，并将其参照标高进行“注释”以及“锁定”，如图2.22-11所示。
图2.22-11

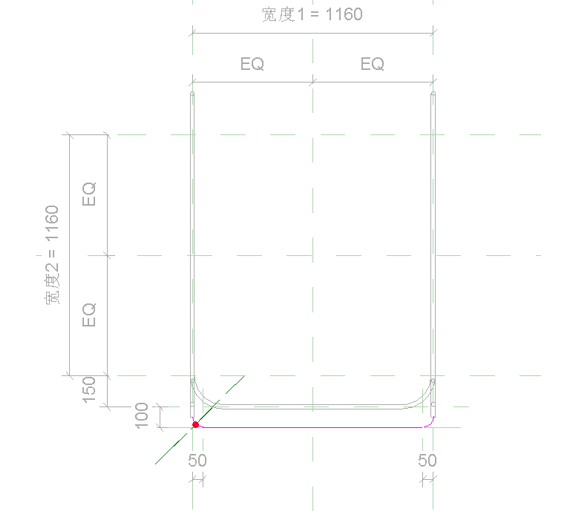

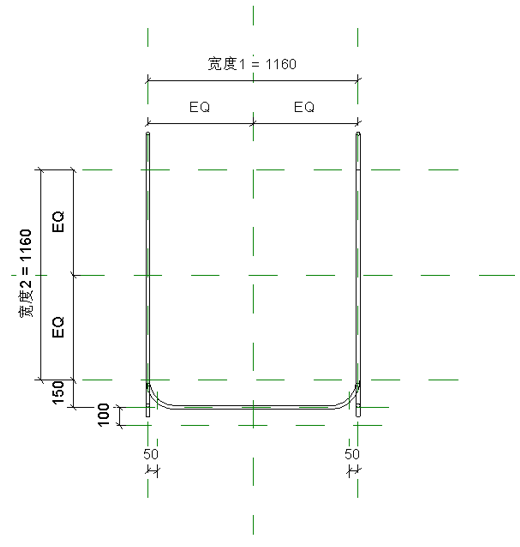

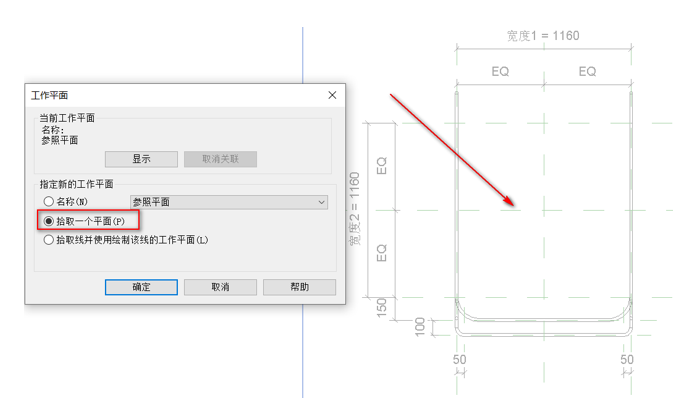

12.绘制顶部路径轮廓。切换到“左”立面视图中，在“创建”选项卡下点击“放样”中的“设置”，在弹出来的“公作平面”中选择“拾取一个平面”，如图2.22-12所示，切换到“参照标高”平面视图中，在视图中点击“绘制路径”进行顶部路径轮廓的绘制，并将轮廓线“锁定”在参照平面上，点击“完成”，如图2.22-13所示。

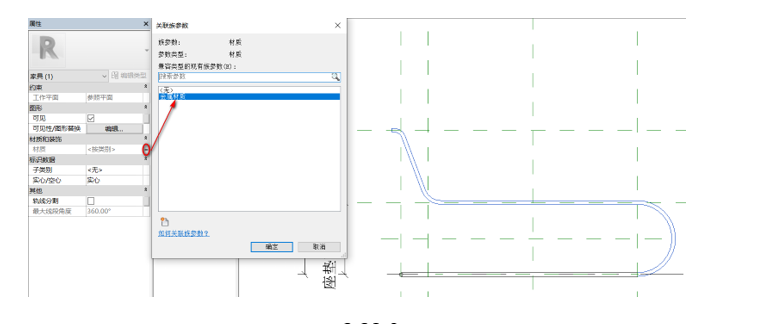

图2.22-12
图2.22-13

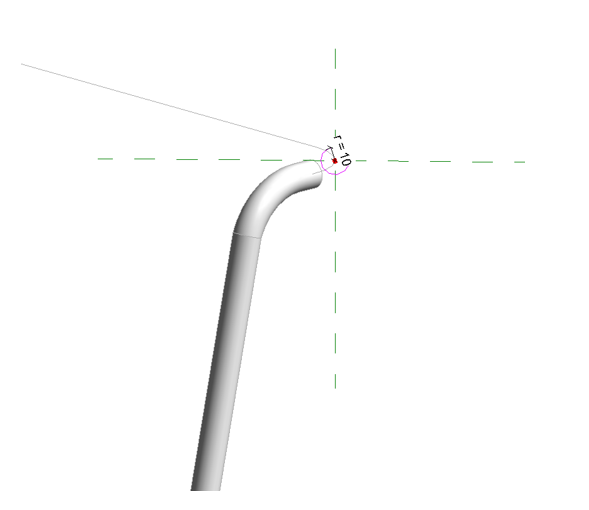

13.绘制顶部轮廓。切换到“三维”视图，在“放样”中点击“编辑轮廓”，在放样点进行绘制圆，并给圆“注释”半径及赋予“r”参数标签，点击“完成”，如图2.22-14所示。
图2.22-14

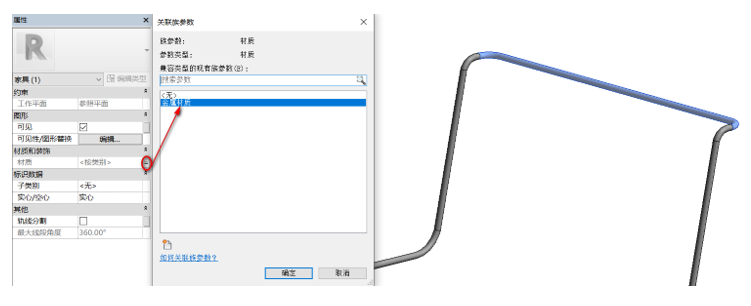

14.在其“属性”面板下将其材质关联为“金属材质”，如图2.22-15所示。
图2.22-15

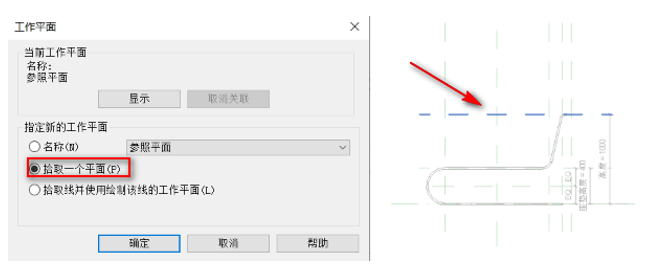

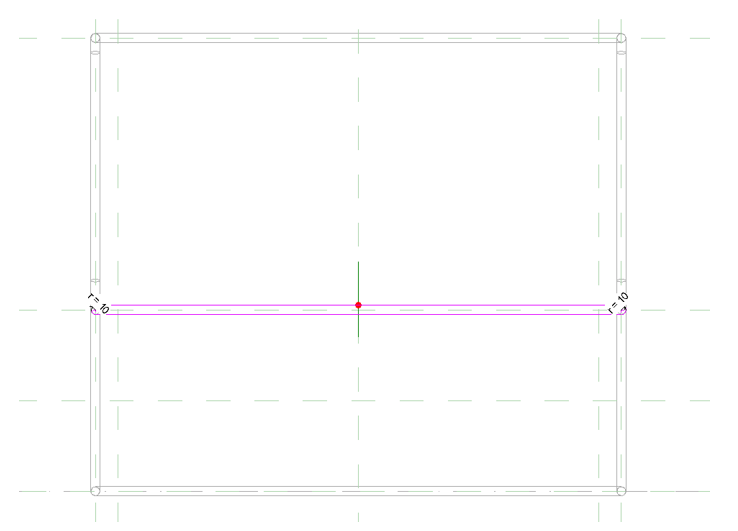

15.绘制座垫路径轮廓。切换到“参照标高”平面视图中，在“创建”选项卡下点击“放样”中的“设置”，在弹出来的“公作平面”中选择“拾取一个平面”，如图2.22-16所示，切换到“前”立面视图中，在视图中点击“绘制路径”进行座垫路径轮廓的绘制，并将轮廓线“锁定”在参照平面上，点击“完成”，如图2.22-17所示。
图2.22-16
图2.22-17

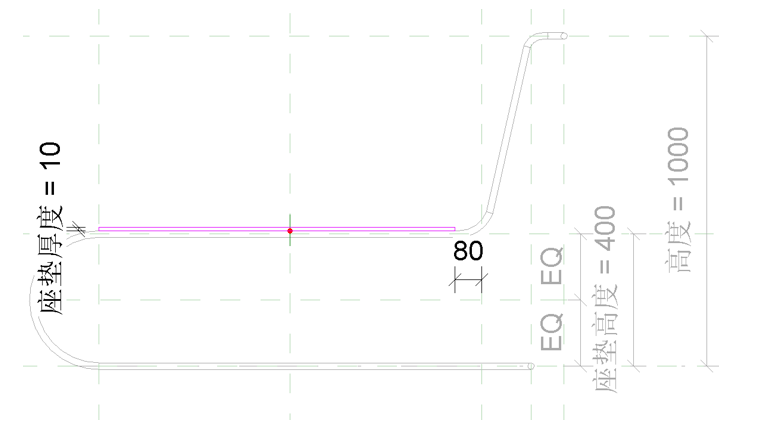

16.绘制座垫轮廓。在“放样”中点击“编辑轮廓”，在弹出来的“转到视图”转到“立面：左”视图中进行绘制座垫轮廓，在视图中绘制座垫轮廓，并将其进行“注释”、“锁定”及创建赋予“座垫厚度”的参数标签，如图2.22-18所示。
图2.22-18

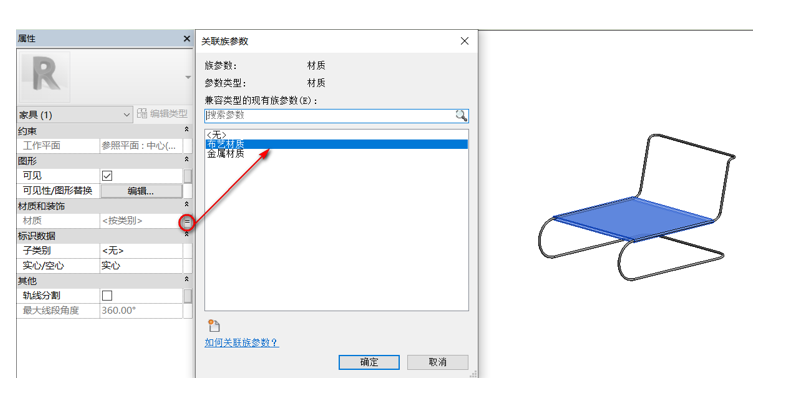

17.在座垫“属性”面板下将其材质关联为“布艺材质”，如图2.22-19所示。
图2.22-19

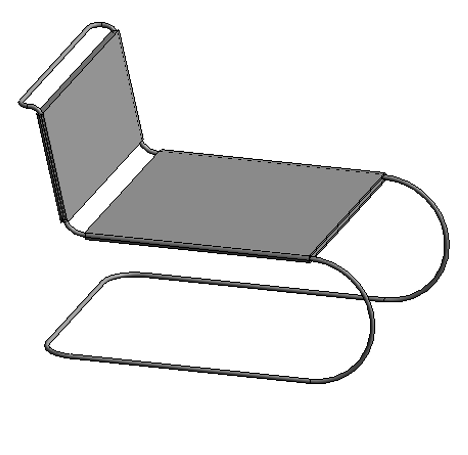

18.坐背的绘制过程如座垫一样，绘制完成，如图2.22-20所示。
图2.22-20

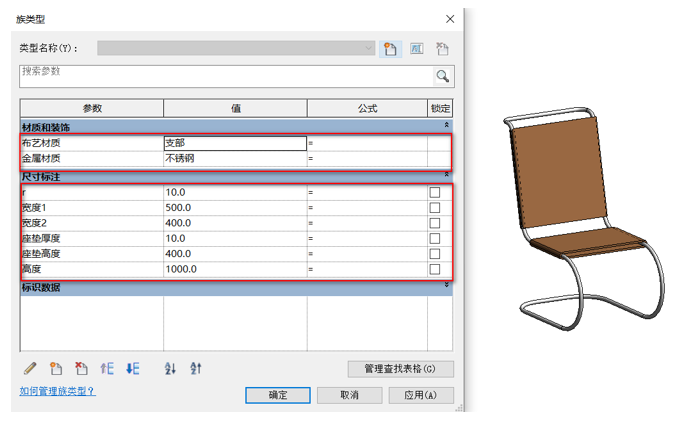

19.在“族类型”面板中编辑参数，如图2.22-21所示。布艺椅子绘制完成，将其命名为“布艺椅子”保存到计算机本地文件夹中。
图2.22-21
