01.新建“公制栏杆-支柱”族。

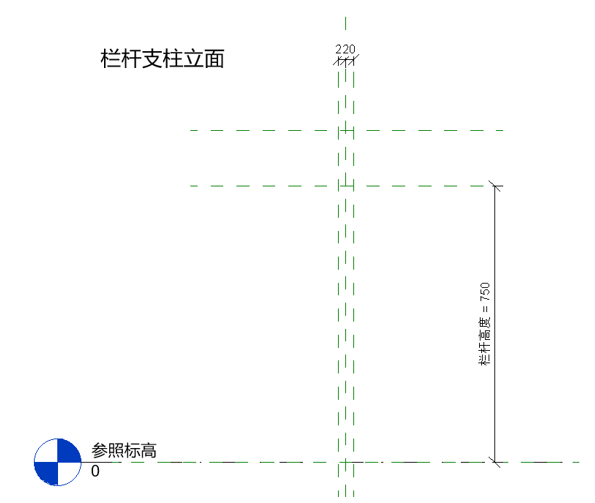

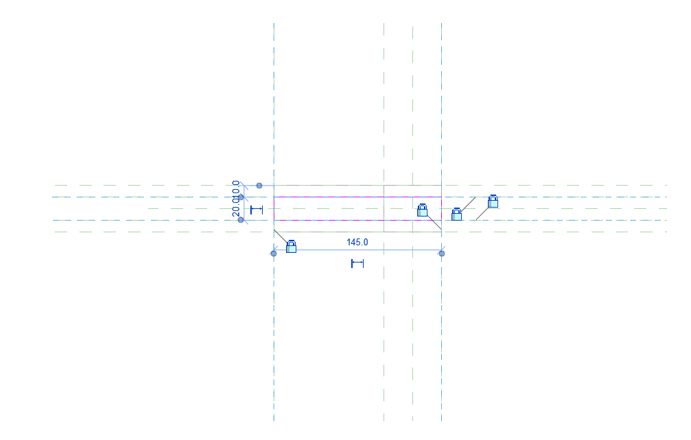

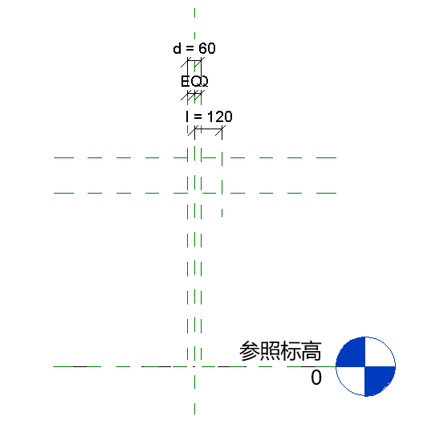

02.创建参照平面。在“左”立面视图中绘制适当的参照平面，并进行“对齐”与“锁定”，如图2.19-1所示。在“后”立面视图中绘制适当的参照平面，并进行“对齐等分”和创建“d”、“I”参数标签，如图2.19-2所示。
图2.19-1
图2.19-2

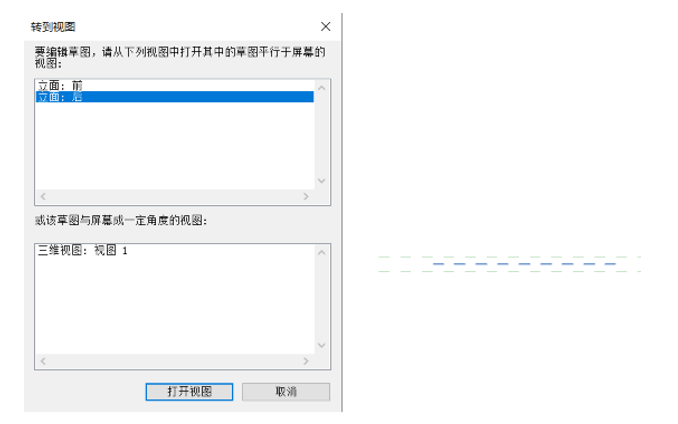

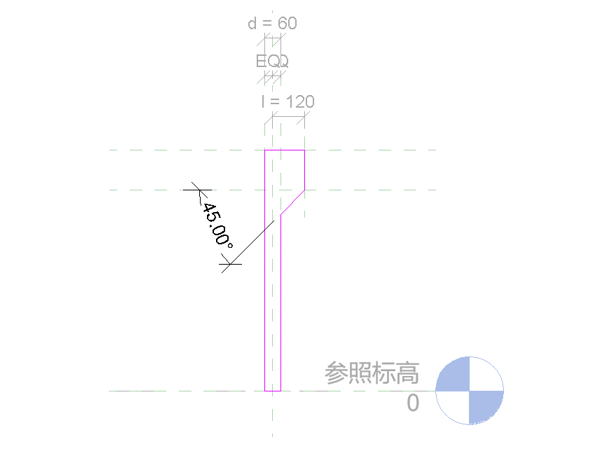

03.绘制栏杆支柱轮廓。在“参照平面”平面视图中，在“创建”选项卡下点击“拉伸”中的设置，选择“拾取一个平面”，在弹出来的面板中选择“立面：后”，如图2.19-3所示，及逐一进行“对齐”、“锁定”和注释相应的角度为45°，点击“完成”，如图2.19-4所示。
图2.19-3
图2.19-4

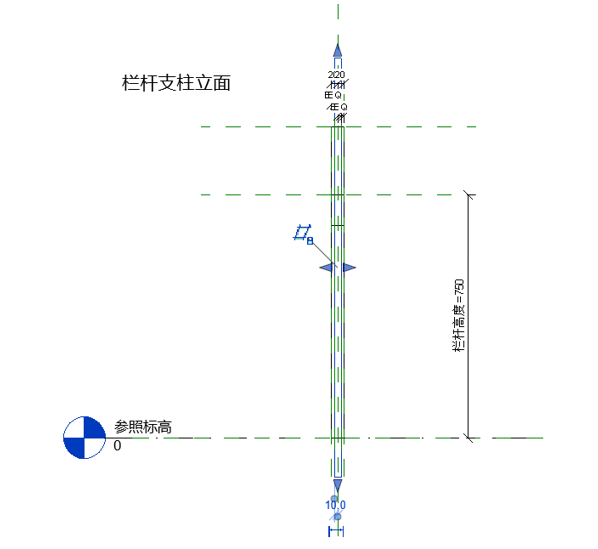

04.切换到“左”立面视图中，适当拖动拉伸图形，并将其“锁定”在参照平面上，如图2.19-5所示。
图2.19-5
05.创建空心拉伸图形。在立面视图中创建相应的参照平面，并进行“对齐等分”，如图2.19-6所示，切换到“参照平面”视图中，在“创建”选项卡下点击“空心形状”下拉列表“空心拉伸”进行绘制拉伸轮廓，并将其“锁定”约束在参照平面上，如图2.19-7所示。
图2.19-6
图2.19-7

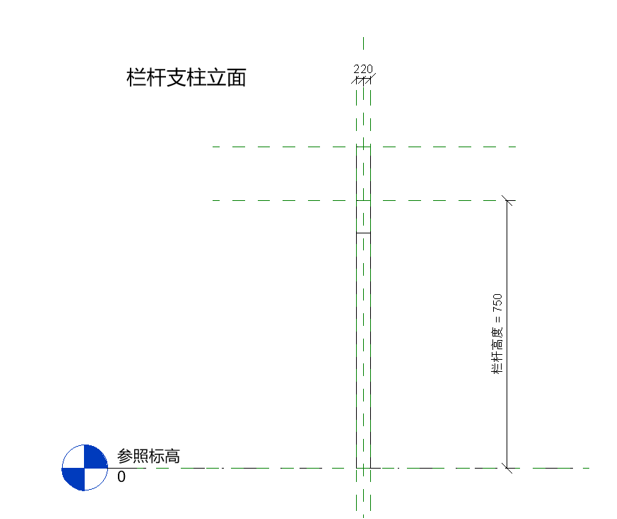

06.切换到“左”立面视图中，进行适当调整拉伸图形的长度，如图2.19-8所示。
图2.19-8

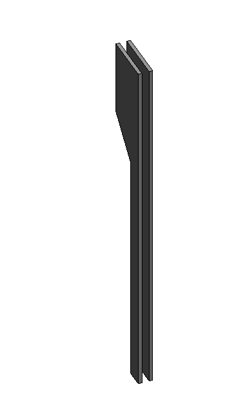

07.公制栏杆-支柱绘制完成，如图2.19-9所示，将其命名为“公制栏杆-支柱”保存到计算机本地文件夹内。
图2.19-9

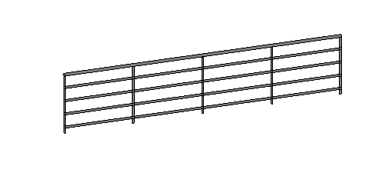

08.新建“建筑样板”项目，在“创建”选项卡下点击“栏杆扶手”下拉列表的“绘制路径”，随意绘制一道栏杆，如图2.19-10所示。
图2.19-10

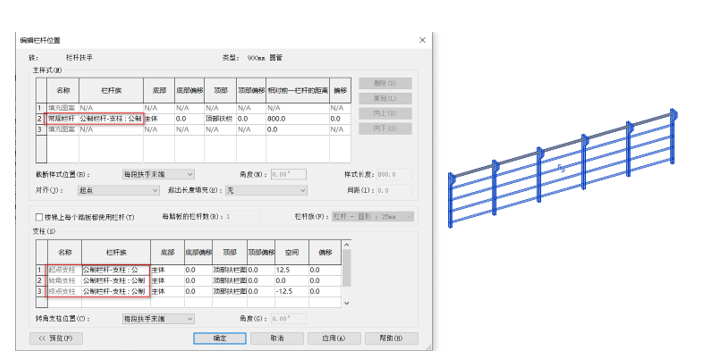

09.载入“公制栏杆-支柱”族，在栏杆“属性”面板中点击“编辑类型”。在弹出来的“类型属性”中点击“栏杆位置”的“编辑”，在弹出来的“编辑栏杆位置”中设置其族类型为“公制栏杆-支柱”，如图2.19-11所示。
图2.19-11

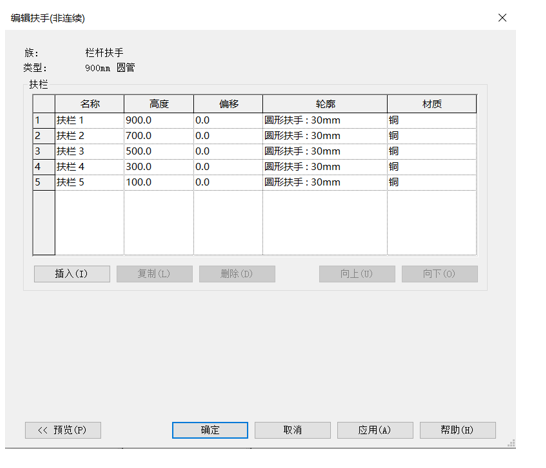

10.编辑栏杆的类型属性，使其看起来更美观，如图2.19-12所示。
图2.19-12

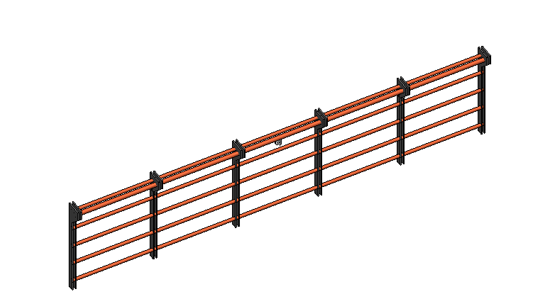

11.栏杆绘制完成，如图2.19-13所示，将其保存到计算机本地文件夹内。
图2.19-13
