相信大家都对我们的模型就行尺寸标注或管综成果出图吧。哪大家是否有处理过标注引线的对角线呢?

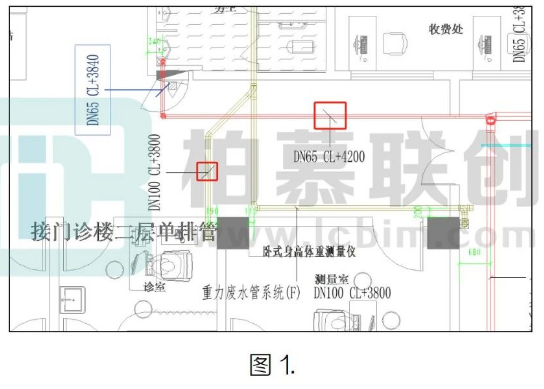

如图 1.当中是我们常会用到的一些标注及定位。在定位点处会出现一个“引线箭头”
通常在属性面板里面可以替换成不同的引线箭头。

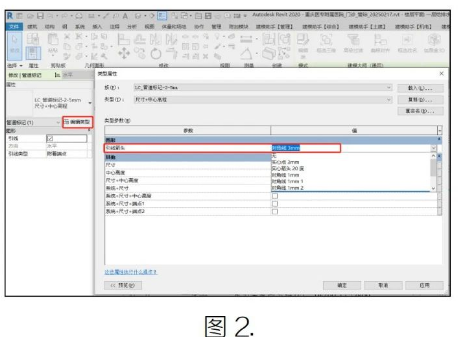

如图 2.那我们如何修改引线的长度呢?

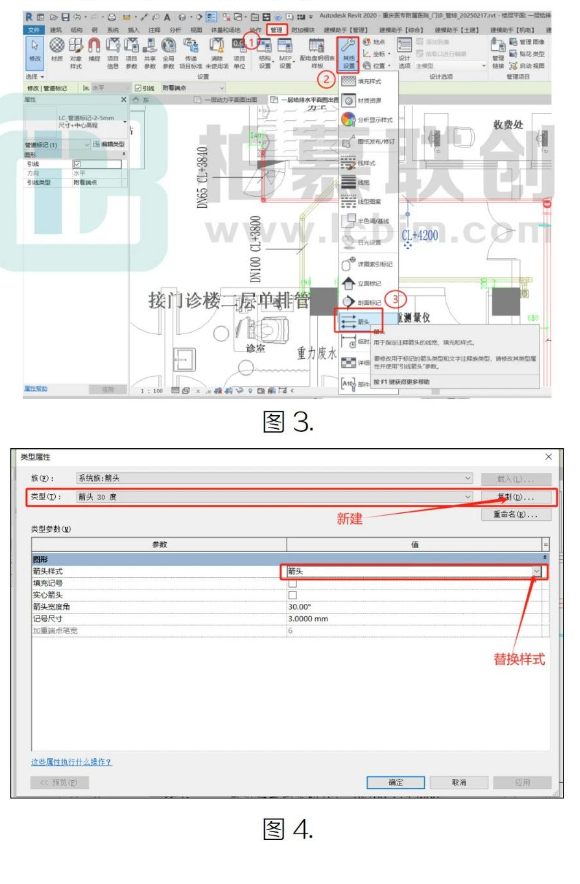

在管理选项板里面我们找到“箭头”，点击进入面板后可以对箭头进行新建。这里需要注意一下，新建后首先要替换“箭头样式”方可对相应的样式修改。如图 3.图 4
