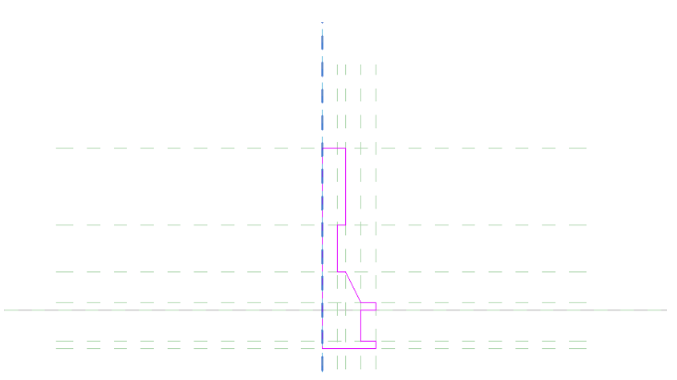

15.点击“绘制”面板的“轴线”，拾取中心线作为旋转轴线，点击“完成”，如图2.16-16所示。驳接爪爪子绘制完成，如图2.16-17所示。
图2.16-16
图2.16-17
16.切换到“参照平面”视图中，将参照平面删除掉，并将视图中的驳接爪爪子移动到一个适宜的位置。

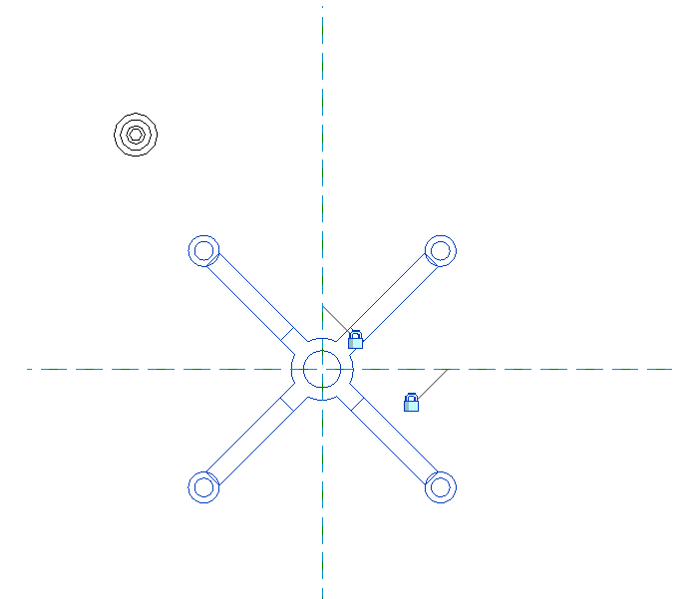

17.载入“驳接爪-构件”族，将其放置在原点上，并将其“对齐”与“锁定”在参照平面上如2.16-18图所示。
图2.16-18

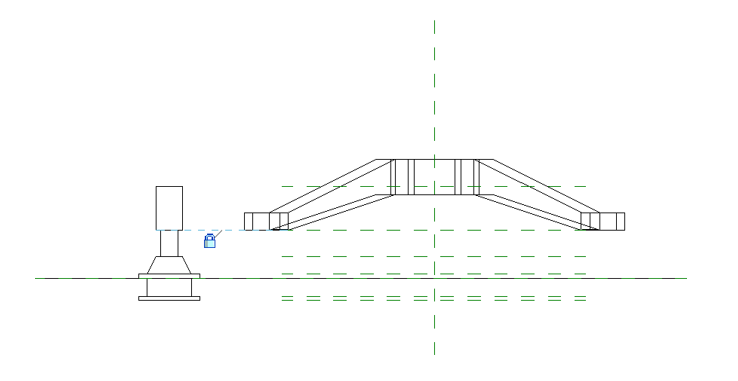

18.在“前”立面视图中适当调整其位置，并“锁定”，如图2.16-19所示。
图2.16-19

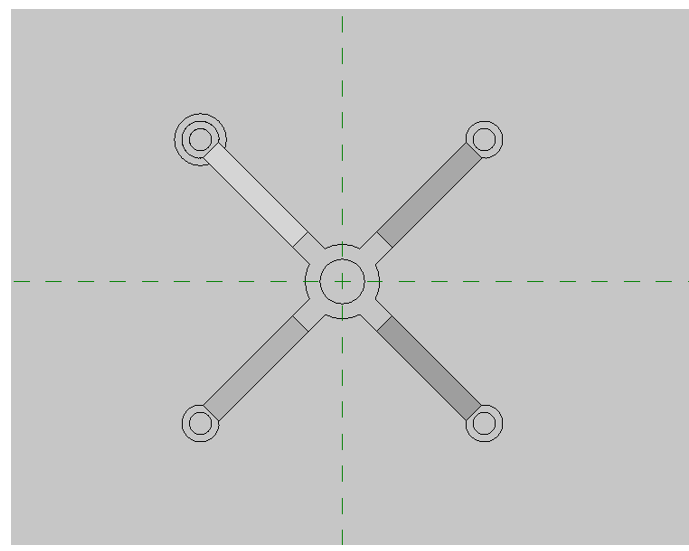

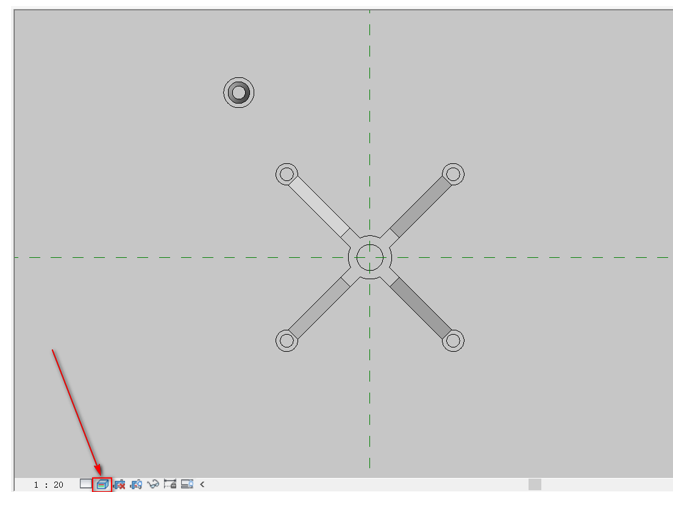

19.切换到“参照标高”平面视图中，将其“视觉样式”切换为“真实，如图2.16-20所示。
图2.16-20

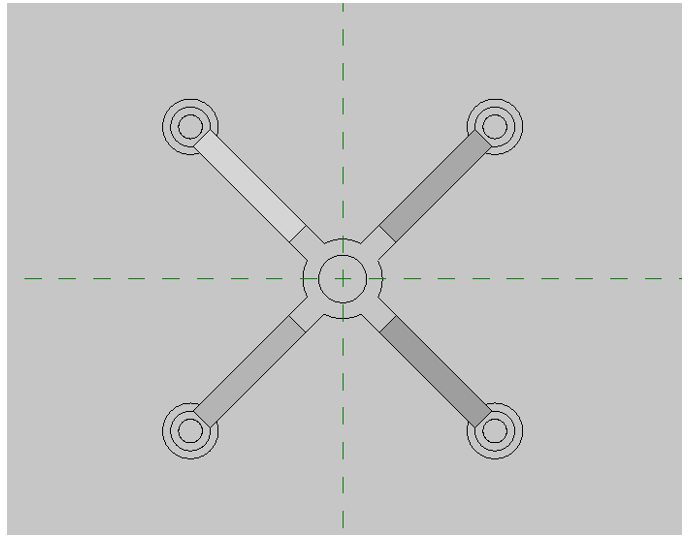

20.在“修改”选项卡下点击“移动”工具将驳接爪爪子移动到“驳接爪-构件”脚底圆盘中，如图2.16-22所示，并使用“镜像”工具将其驳接爪爪子镜像复制到各个驳接爪-构件较低圆盘中，如图2.16-23所示。
图2.16-22
图2.16-23
21.单击“驳接爪爪子”，在其“属性”面板中编辑材质，赋予和创建“金属外框”参数标签，如图2.16-25所示，将图形逐一赋予“金属外框”参数标签。
图2.16-25

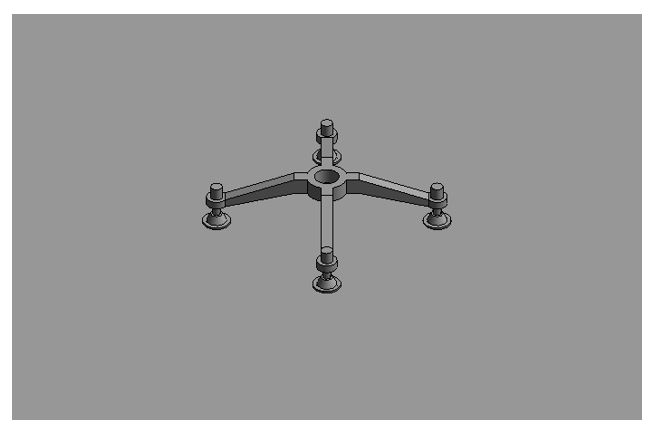

22.驳接爪绘制完成，如图2.16-26所示·，将其命名为“驳接爪”保存到计算机本地文件夹内。
图2.16-26
23.新建“公制幕墙嵌板”族。

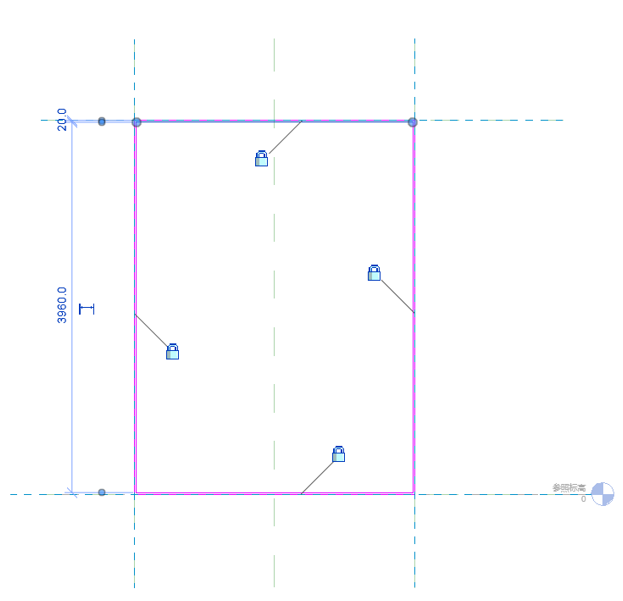

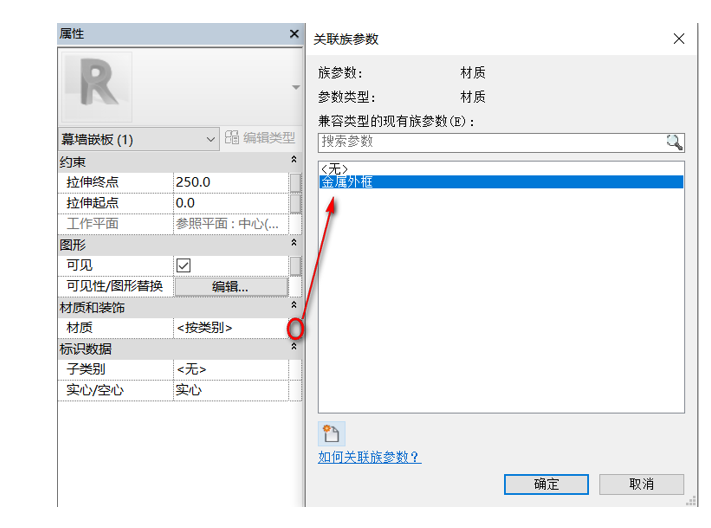

24.绘制幕墙嵌板的基础外框。切换到“内部”视图中，在“创建”选项卡下点击“拉伸”绘制幕墙嵌板基础外框的轮廓，并进行锁定，点击“完成”，如图2.16-27所示。在其“属性”面板中编辑材质，赋予和创建“金属外框”参数标签，如图2.16-28所示。
图2.16-27
图2.16-28
