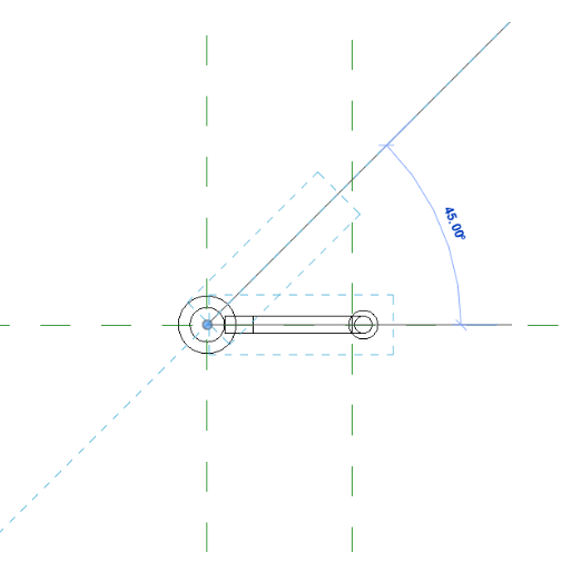

08.把驳接爪角度调整为45°。框选所需要旋转的构件，点击“修改”选项卡中的“旋转”命令进行对图形的旋转，改变其旋转基点为中心点，把物体旋转45°，如图2.16-10所示。
图2.16-10

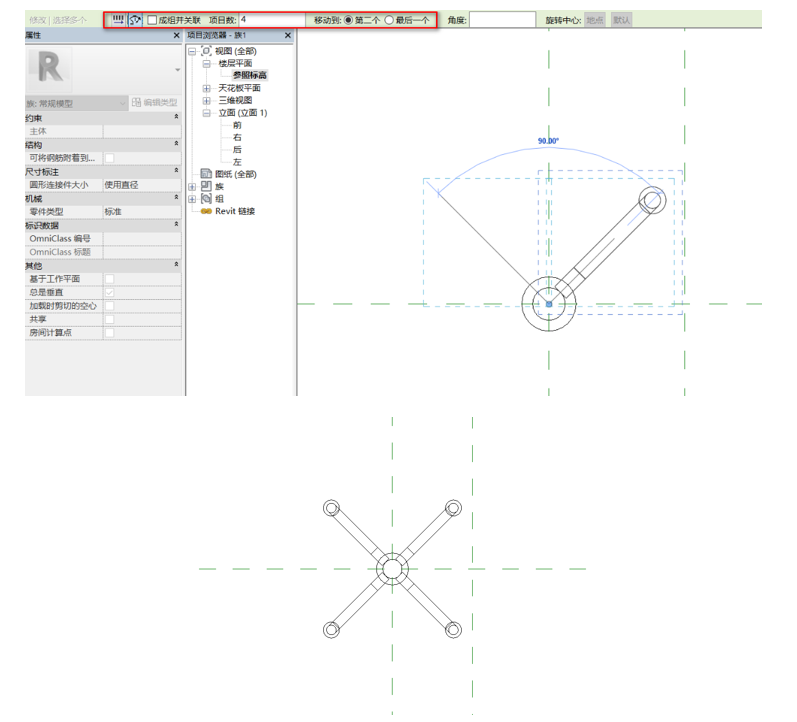

09.阵列图形。框选所需要旋转阵列的构件，点击“修改”选项卡下的“阵列”，在其“修改”面板上进行编辑，改变其旋转基点为中心点，把物体旋转90°，如图2.16-11所示。
图2.16-11

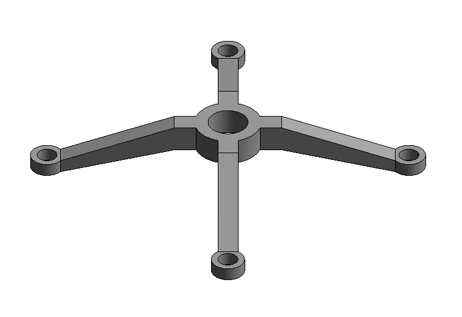

10.将实体进行连接。在“修改”选项卡下点击“连接”，单击主体再单击分支即可完成连接，依次连接，使整个图连接形成一个主体，如图2.16-12所示。
图2.16-12

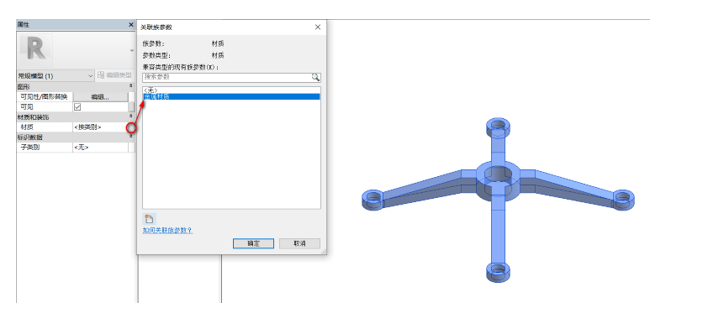

11.选择主体，在其“属性”面板中编辑其材质，创建“金属材质”的参数标签，并赋予到主体中，如图2.16-13所示，驳接爪主体绘制完成，将其命名为“驳接爪-构件”保存到计算机本地文件夹内。
图2.16-13
12.创建驳接爪爪点，使用新建“基于面的公制常规模型”族样板创建驳接爪爪点。

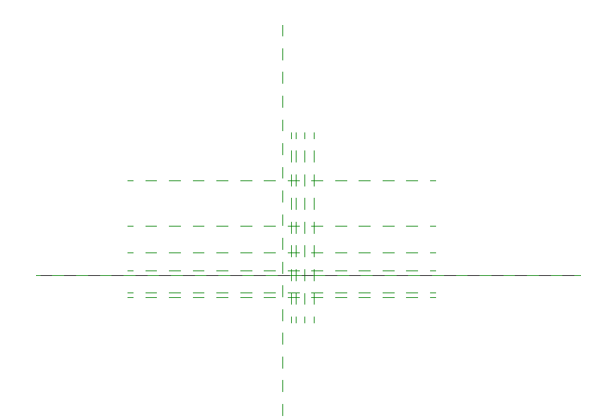

13.在“前”立面视图中适当创建参照平面，用以定位驳接爪爪子的位置，如图2.16-14所示。
图2.16-14

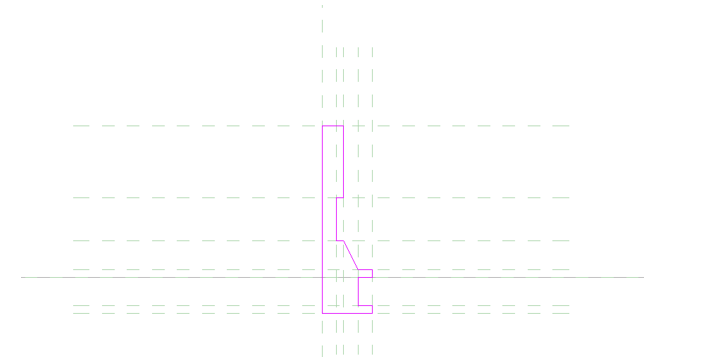

14.绘制驳接爪爪子边界线。在“创建”选项卡下点击“旋转”进行绘制驳接爪爪子轮廓，并将高度方向上的轮廓线进行“对齐”与“锁定”在参照平面上，如图2.16-15所示·。
图2.16-15
