带驳接爪幕墙嵌板族
01.创建驳接爪主体，新建“公制常规模型”族。

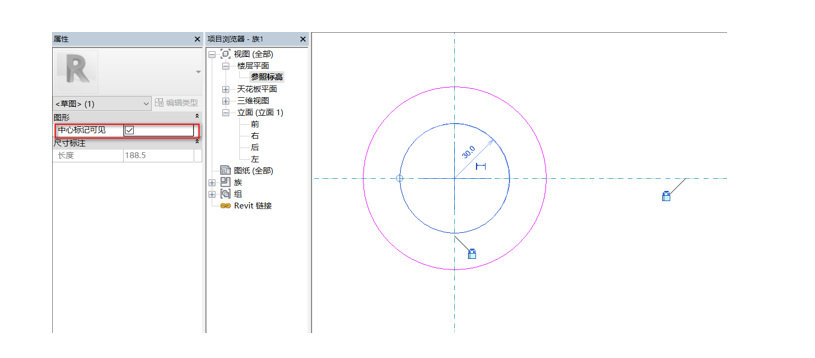

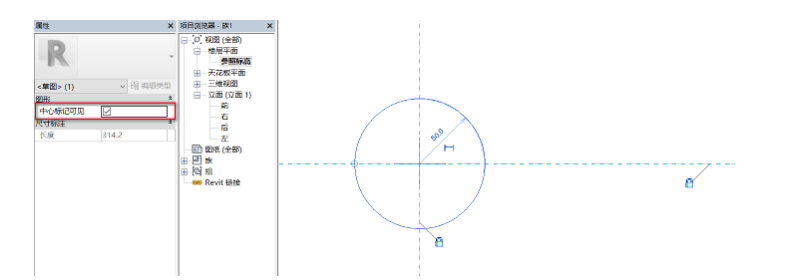

02.在“参照标高”平面图中，使用“拉伸”工具任意绘制一个圆形轮廓，勾选“属性”面板中的“中心标记可见”，使用“对齐”工具把大圆圆心锁定在参照平面上，完成后取消“中心标记可见”，如图2.16-1所示。
图2.16-1

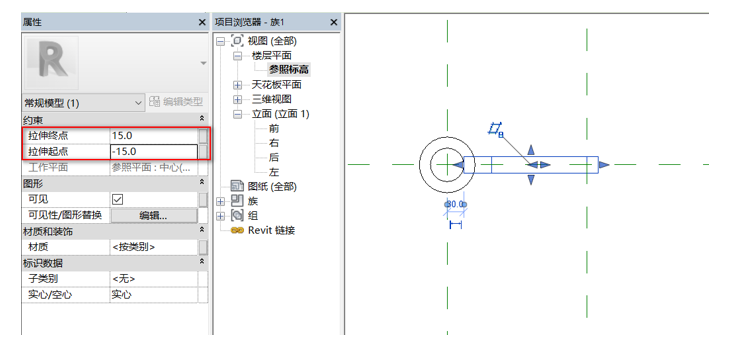

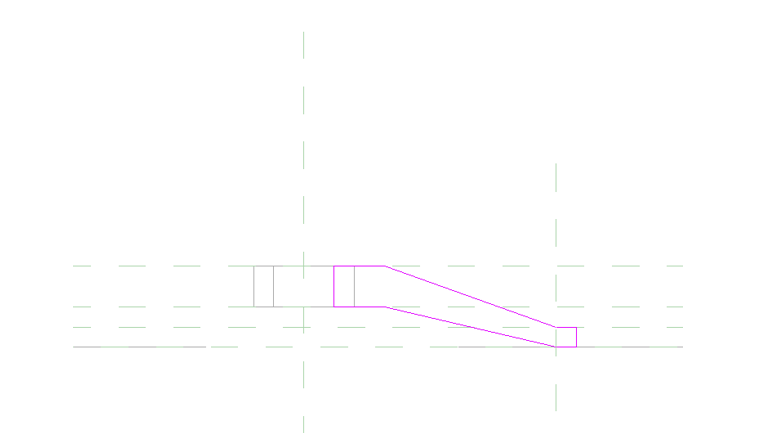

03.再创建一个小圆，重复大圆步骤，如图2.16-2所示，转换到“前”立面视图中创建相应的参照平面，并把创建好的拉伸图形进行适当对齐及锁定，如图2.16-3所示。
图2.16-2
图2.16-3

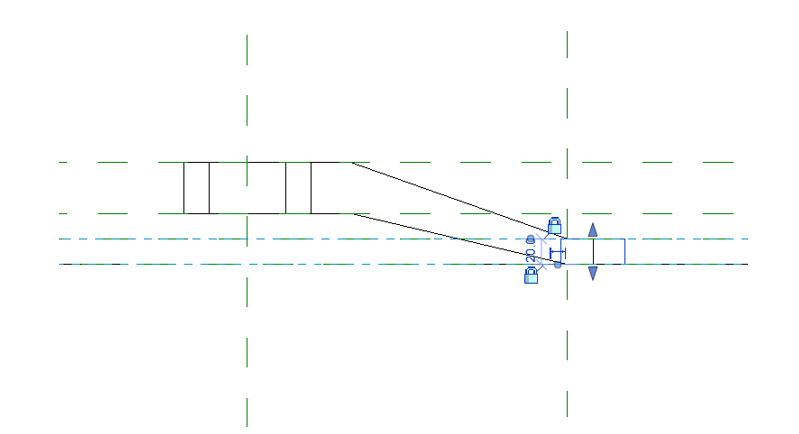

04.在”前“立面视图中创建相应的参照平面，以定位驳接爪的脚点的位置，在“创建”选项卡下点击“拉伸”进行绘制轮廓，并将轮廓进行“对齐”和“锁定”，点击“完成”，如图2.16-4所示。
图2.16-4

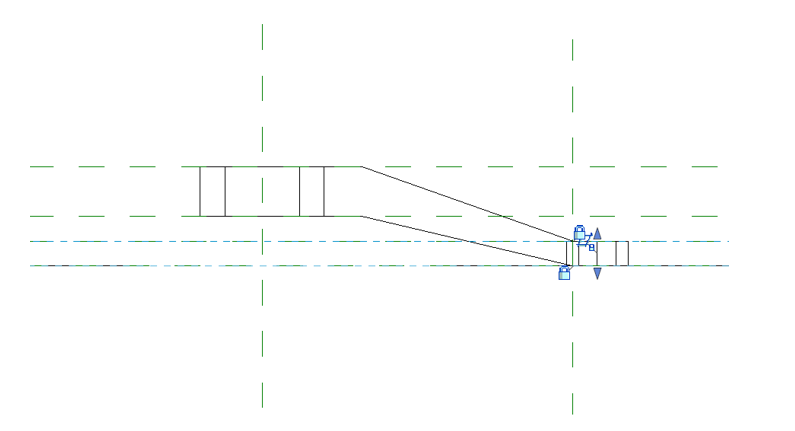

05.切换到“参照标高”平面图中，单击图形，对绘制好的拉伸图形进行适当调整其拉伸的厚度，如图2.16-5所示。
图2.16-5

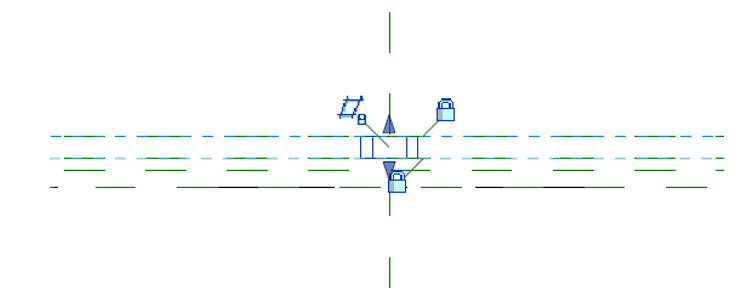

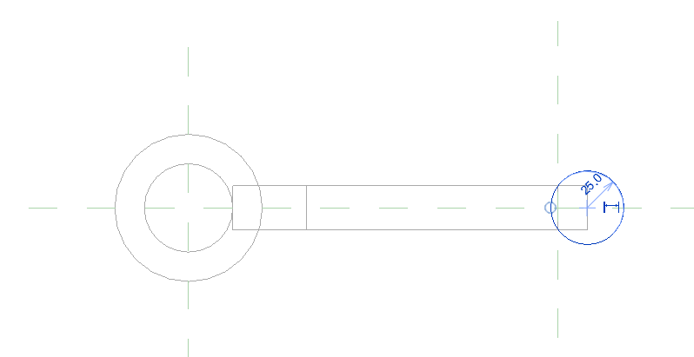

06.在平面视图中点击“拉伸”进行绘制脚底圆轮廓，如图2.16-6所示，点击“完成”，在“前”立面视图中适当调整圆的拉伸高度并进行锁定，如图2.16-7所示。
图2.16-6
图2.16-7

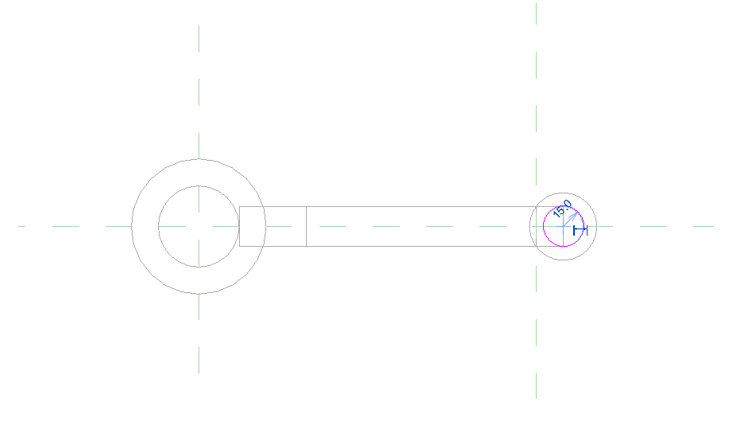

07.创建圆的空心拉伸。切换到“参照平面视图中，在“创建”选项卡下点击“空心形状”下拉列表中的“空心拉伸”进行绘制圆的轮廓，点击“完成”，如图2.16-8所示，切换到“前”立面视图中适当调整空心拉伸圆的拉伸高度，并进行锁定，如图2.16-9所示。
图2.16-8
图2.16-9
