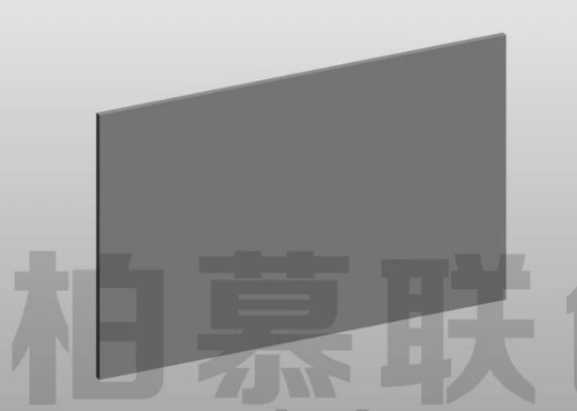

当我们在 Revt 中想在墙上绘制图案时应该怎么办呢?首先进入软件任意绘制一面墙，如图1

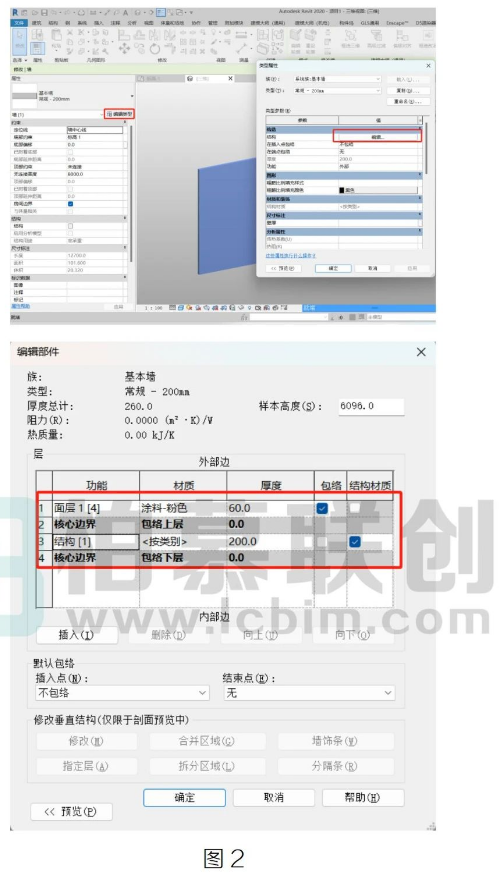

编辑墙的类型给墙添加一个面层(需注意，只有用作“涂层”的层，其厚度才可设为零)并赋予材质用于涂鸦，如图2

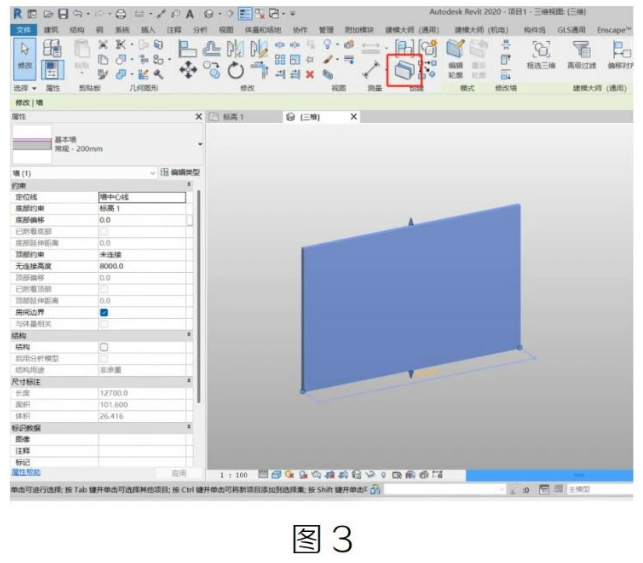

点击修改完成的墙体，在“修改”选项卡“创建”面板点击“创建零件”命令，如图 3
选择面层，点击“分割零件”命令，进入绘制界面后在“工作平如图 4，点击“确定”退出。这时视图中的标记就已经没有单位面”了，如图5

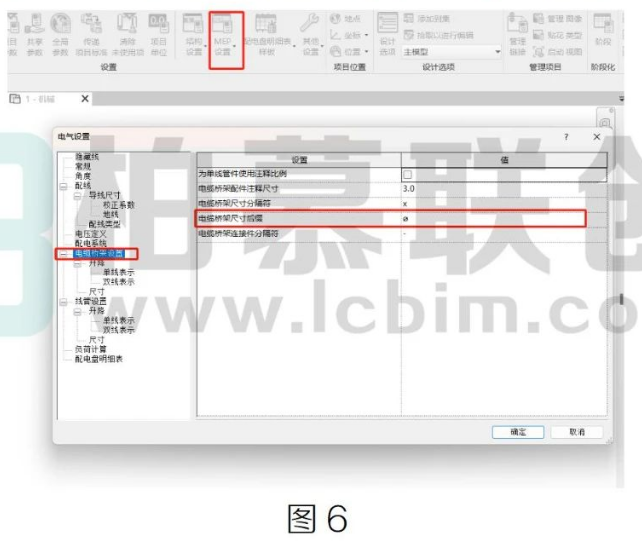

最后我们再去掉标记中的后缀。选择“管理>MEP 设置”下拉栏中的“电气设置”命令在“电气设置”对话框中，!单击“电缆桥架设置”按钮，删除“电缆桥架尺寸后缀”的值即可，如图6

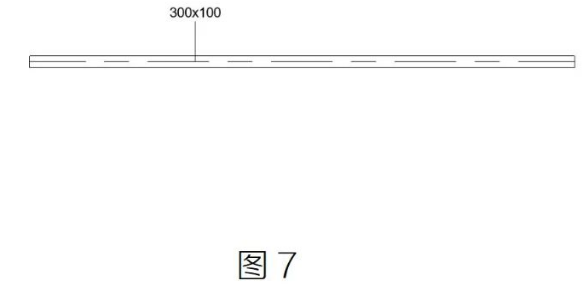

这时视图中的标记就没有单位和后缀了，如图7
